ウェイトチェッカ AD-4961

ウェイトチェッカ AD-4961

  • NEW

クラス最高の選別精度(3σ):0.08gを持つウェイトチェッカ

  • クラス最高性能
    新設計のデジタルロードセルユニットと、高速処理が可能なCPUを搭載したコントロールボックスにより、クラス最高の選別精度(3σ):0.08g(※1)を実現しました。
  • 7インチカラータッチパネル
    表示部は7インチタッチパネルカラー液晶を採用しました。視認性、操作性が格段にアップしています。音声ガイダンスによるサポート機能付です。
  • 登録品種最大1,000
    測定する製品を10グループに分け、各グループ最大100件まで登録が可能です。
  • USBメモリから画像の取り込み
    USBメモリから、計量する製品の画像を本体に取り込むことが可能です。画像はサムネイル表示により簡単に設定可能です。製品選択時に識別が容易に行えます。(USBメモリは別途ご用意ください)
  • 軽量・コンパクト化
    本体の外形が標準サイズで幅700mm、奥行き660mm、高さ710~860mm、約35kgと、超小型化を実現しました(AD-4961-2KD-2035)。設置や移動が簡単に行えます
  • 洗えるIP65
    全体が水洗い可能で衛生的です。
  • ユニット化
    本体がユニット化されているので、必要な部位のみ修理や交換が可能です。
    輸送の手間や費用削減もでき、メンテナンス性、利便性が向上します。
  • 通信
    外部との接続・通信が可能でシステム構築が容易に行える新しいウェイトチェッカ

(※1)記載の選別精度は、最高値です。実際の選別品の形状、状態、設置環境により異なります。

ウェイトチェッカ AD-4961シリーズ
ご案内動画

カラータッチパネル、別売プリンタ、選別の様子などをご覧いただけます。

ウェイトチェッカAD-4961シリーズ、金属検出機AD-4971シリーズのご案内動画

重さ選別のほか、金属検出機AD-4971と組み合わせた異物検出の様子をご覧いただけます。

特長

ユニット化

本体がユニット化されているので、必要な部位のみ修理や交換が可能です。
輸送の手間や費用削減もでき、メンテナンス性、利便性が向上します。

計量設定最適化

処理個数(個/min)またはベルトスピード(m/min)を入力することにより、最適な計量条件を自動的に設定し、再現性の高い計量選別が可能になります。

履歴機能

設定変更操作の履歴及び計量結果の履歴はUSBメモリに全て保存が可能です。
計量履歴機能と合わせ、HACCP管理に利用可能です。

ユーザーを登録し、管理レベルによる操作の制限を行えます。

  • 「オペレータ」(作業者)
  • 「スーパーバイザー」(作業責任者)
  • 「クオリティマネージャー」(品質管理者)
  • 「アドミニストレーター」(管理責任者)
  • と4段階に分けられ、各ユーザーに適切な管理レベルを割り当てることにより不用意な操作を避けることが可能です。(※2)
    (※2)電源投入後の管理レベルは「オペレータ」に設定されています。

    計量履歴

    計量中、USBメモリに計量履歴が保存されます。

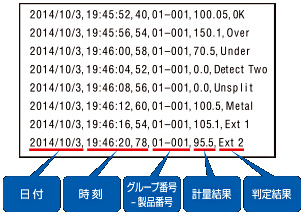

    出力フォーマット:日付、時刻、グループ番号ー製品番号、計量結果、判定結果

    USBメモリは320個/minで8時間運転した場合、約6MB使用します。
    24時間操業で365日運転で、約7GBが目安です。

    Modbus通信

    Modbus RTU/Modbus TCPを実装しています。
    Modbus通信により、簡単にシームレスな接続が実現可能です。
    計量のスタート/ストップや、集計データ、品種変更等が外部機器から設定可能です。

    多彩な外部入出力

    選別機出力、警報出力、金属検出入力、TCP/IP、USBインタフェースなどが標準装備されています。
    USBメモリへのデータの保存や、プリンタへの出力も可能です。

    プリンタでグラフ印刷

    Ethernet経由で、プリンタ(PostScript対応)から集計結果管理図などを出力可能です。
    また、USBメモリに、上記集計結果管理図をPDFファイル形式で保存できます。

    コントロールボックス

    LANコネクタやシリアルインタフェース、表示器用コネクタ等、様々な通信コネクタの接続が可能です。

    D0(デジタル出力)の設定

    • D0マップ
      汎用出力端子台に外部出力をつなぎ、判定と動作をチェックして関連付けて設定することが可能です。
    • D0動作
      フリッパータイプ選別機やコンベアドロップタイプ選別機などの動作時間の設定が可能です。

    選別能力表

    計量品寸法:30~300mm

    ヒストグラム、管理図、集計結果のPDFファイル

    計量終了後、保存したいデータの集計画面を表示させます。
    集計画面の「PDF」キーを押すと、USBメモリへPDFファイルが出力されます。

    USBメモリへの出力
    USBメモリには、ヒストグラム・管理図・集計結果のPDF出力が可能です。
    USBメモリを表示器のUSBポートに接続してから計量を開始します。
    USBメモリは付属しません。(別途ご用意お願い致します)

    プリンタへの出力
    プリンタへの接続で、グラフや集計結果が印刷可能です。対応プリンタ:PostScript対応プリンタ(※3)
    (※3)ブラザー工業株式会社製のレーザープリンタ
    HL-5450DN(モノクロ)、HL-6180DW(モノクロ)、HL-4570CDWT(カラー)、HL-4570CDW(カラー)が使用可能です。レーザープリンタは、USBもしくはイーサネットで接続します。

    仕様

    型名 AD-4961-600-1224 AD-4961-2KD-2035 AD-4961-6K-3050
    ひょう量 600g 500g / 2000g 6000g
    最小表示 0.01g 0.01g/ 0.1g 0.1g
    選別精度(3σ)(※4) 0.08g 0.08g/ 0.18g 1.0g
    最高選別能力 400個/min 320個/min 145個/min
    コンベアベルト幅 120mm 200mm 300mm
    コンベア機長 240mm(導入コンベアは360mm) 350mm 500mm
    搬送方式 ウレタンベルト ウレタンベルト ウレタンベルト
    ベルトスピード 15~120m/min 15~120m/min 10~80m/min
    計量品寸法 長さ:22~200mm / 幅:120mm以下 長さ:30~300mm / 幅:200mm以下 長さ:80~450mm / 幅:300mm以下
    外形寸法(※5) W:602mm、D:660mm、H:713~863mm W:700mm、D:660mm、H:710~860mm W:1005mm、D:736mm、H:720~870mm
    質量(※5) 約35kg 約35kg 約50kg
    ひょう量
    AD-4961-600-1224 600g
    AD-4961-2KD-2035 500g / 2000g
    AD-4961-6K-3050 6000g
    最小表示
    AD-4961-600-1224 0.01g
    AD-4961-2KD-2035 0.01g/ 0.1g
    AD-4961-6K-3050 0.1g
    選別精度(3σ)(※4)
    AD-4961-600-1224 0.08g
    AD-4961-2KD-2035 0.08g/ 0.18g
    AD-4961-6K-3050 1.0g
    最高選別能力
    AD-4961-600-1224 400個/min
    AD-4961-2KD-2035 320個/min
    AD-4961-6K-3050 145個/min
    コンベアベルト幅
    AD-4961-600-1224 120mm
    AD-4961-2KD-2035 200mm
    AD-4961-6K-3050 300mm
    コンベア機長
    AD-4961-600-1224 240mm(導入コンベアは360mm)
    AD-4961-2KD-2035 350mm
    AD-4961-6K-3050 500mm
    搬送方式
    AD-4961-600-1224 ウレタンベルト
    AD-4961-2KD-2035 ウレタンベルト
    AD-4961-6K-3050 ウレタンベルト
    ベルトスピード
    AD-4961-600-1224 15~120m/min
    AD-4961-2KD-2035 15~120m/min
    AD-4961-6K-3050 10~80m/min
    計量品寸法
    AD-4961-600-1224 長さ:22~200mm / 幅:120mm以下
    AD-4961-2KD-2035 長さ:30~300mm / 幅:200mm以下
    AD-4961-6K-3050 長さ:80~450mm / 幅:300mm以下
    外形寸法(※5)
    AD-4961-600-1224 W:602mm、D:660mm、H:713~863mm
    AD-4961-2KD-2035 W:700mm、D:660mm、H:710~860mm
    AD-4961-6K-3050 W:1005mm、D:736mm、H:720~870mm
    質量(※5)
    AD-4961-600-1224 約35kg
    AD-4961-2KD-2035 約35kg
    AD-4961-6K-3050 約50kg

    共通仕様

    質量センサ
    電気抵抗線式ロードセル
    表示部
    7インチタッチパネルカラー液晶(WVGA)
    操作方法
    タッチパネル(抵抗膜式)、キースイッチ
    登録品種数
    1,000品種(10グループ×100品種)
    通信機能
    Modbus TCP / Modbus RTU(RS485)/ RS232C(RS485との切り替え)/ TCP/IP(ポストスクリプト対応プリンタ接続用)/ USB(USBメモリ、データ保存・画像取込用、ポストスクリプト対応プリンタ接続用)(※6)
    汎用外部入力
    無電圧接点入力 4点
    汎用外部出力
    リレー接点出力 8点
    防塵・防水仕様
    IP65準拠
    動作温度・湿度範囲
    -5~40°C、湿度85%以下(結露しないこと)
    電源
    単相AC100~240V(+10%、-15%)、50/60Hz 約180VA、電源の接続は端子台(M4)、
    電源ケーブルは付属しません
    材質:AD-4961-600-1224
    表示部:ABS樹脂
    コンベア部:アルミニウム(アルマイト処理)、ステンレス、PP樹脂
    計量部:ステンレス、PP樹脂
    コントロール部:ステンレス、PP樹脂、PE樹脂
    脚部:ステンレス
    材質:AD-4961-2KD-2035、AD-4961-6K-3050
    表示部:ABS樹脂
    コンベア部:アルミニウム(アルマイト処理) 一部PP樹脂
    コントロールボックス部:ステンレス
    脚部:ステンレス

    (※4) 記載の選別精度は、最高値です。 実際の選別品の形状、状態、設置環境により異なります。
    (※5)外形寸法、質量は選別機なしの標準状態での値です。
    (※6)USBメモリは、FAT32でのフォーマットが必要です。

    カスタマイズ例

    AD-4961-2KD-2035(ウェイトチェッカ)+フリッパータイプ選別機

    AD-4961-6K-3050(ウェイトチェッカ)+表示灯、表示器スタンド仕様、プッシャータイプ選別機

    別売品

    モデルごとの別売品、メンテナンスセット、ユニットなどをカタログでご案内しております。
    AD-4961シリーズ カタログ
