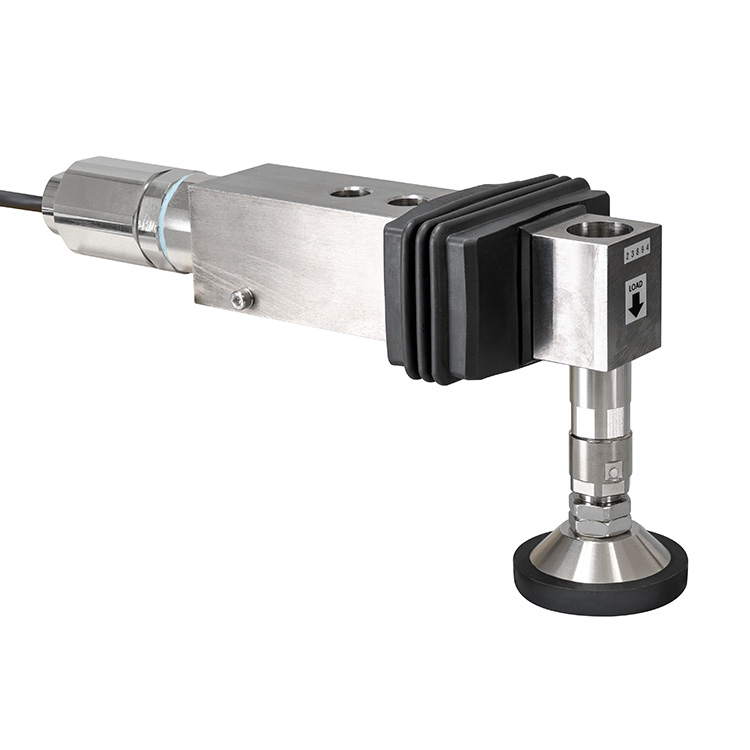

ステンレス製耐圧防爆構造ビーム型ロードセル LCM17

ステンレス製耐圧防爆構造ビーム型ロードセル LCM17

  • 爆発等級及び発火度[ExdIIBT4]
  • OIML R60認定品もあります(受注生産品)
  • ビーム型、引張・圧縮の両用
  • 可燃性危険物を取り扱う環境下にて耐腐食性が要求される用途に最適
  • 台はかりやタンクに最適
  • 爆発等級及び発火度[ExdIIBT4]使用場所1種、2種適合
  • 主なアプリケーション
    ・台はかり
    ・ホッパースケール
    ・パッカースケール
    ・配合スケール
    ・コンベアスケール

ラインナップ

型名 定格容量 商品コード JANコード 型式検定合格番号 備考
LCM17-K100E 1kN (102.0kg) LCM17K100E 4981046614474 第TC19283号
LCM17-K200E 2kN (203.9kg) LCM17K200E 4981046614481 第TC19283号
LCM17-K300E 3kN (305.9kg) LCM17K300E 4981046614498 第TC19283号
LCM17-K500E 5kN (509.9kg) LCM17K500E 4981046614504 第TC19283号
LCM17-T001E 10kN (1.020t) LCM17T001E 4981046614511 第TC19283号
LCM17-T002E 20kN (2.039t) LCM17T002E 4981046614528 第TC19080号
LCM17-K200E-C3 2kN (203.9kg) LCM17K200E-C3 4981046086769 第TC19283号 OIML R60認定品 C3/受注生産品
LCM17-K300E-C3 3kN (305.9kg) LCM17K300E-C3 4981046086776 第TC19283号 OIML R60認定品 C3/受注生産品
LCM17-K500E-C3 5kN (509.9kg) LCM17K500E-C3 4981046614535 第TC19283号 OIML R60認定品 C3/受注生産品
LCM17-T001E-C3 10kN (1.020t) LCM17T001E-C3 4981046614542 第TC19283号 OIML R60認定品 C3/受注生産品
LCM17-T002E-C3 20kN (2.039t) LCM17T002E-C3 4981046614559 第TC19080号 OIML R60認定品 C3/受注生産品
LCM17-K100E
定格容量 1kN (102.0kg)
商品コード LCM17K100E
JANコード 4981046614474
型式検定合格番号 第TC19283号
備考
LCM17-K200E
定格容量 2kN (203.9kg)
商品コード LCM17K200E
JANコード 4981046614481
型式検定合格番号 第TC19283号
備考
LCM17-K300E
定格容量 3kN (305.9kg)
商品コード LCM17K300E
JANコード 4981046614498
型式検定合格番号 第TC19283号
備考
LCM17-K500E
定格容量 5kN (509.9kg)
商品コード LCM17K500E
JANコード 4981046614504
型式検定合格番号 第TC19283号
備考
LCM17-T001E
定格容量 10kN (1.020t)
商品コード LCM17T001E
JANコード 4981046614511
型式検定合格番号 第TC19283号
備考
LCM17-T002E
定格容量 20kN (2.039t)
商品コード LCM17T002E
JANコード 4981046614528
型式検定合格番号 第TC19080号
備考
LCM17-K200E-C3
定格容量 2kN (203.9kg)
商品コード LCM17K200E-C3
JANコード 4981046086769
型式検定合格番号 第TC19283号
備考 OIML R60認定品 C3/受注生産品
LCM17-K300E-C3
定格容量 3kN (305.9kg)
商品コード LCM17K300E-C3
JANコード 4981046086776
型式検定合格番号 第TC19283号
備考 OIML R60認定品 C3/受注生産品
LCM17-K500E-C3
定格容量 5kN (509.9kg)
商品コード LCM17K500E-C3
JANコード 4981046614535
型式検定合格番号 第TC19283号
備考 OIML R60認定品 C3/受注生産品
LCM17-T001E-C3
定格容量 10kN (1.020t)
商品コード LCM17T001E-C3
JANコード 4981046614542
型式検定合格番号 第TC19283号
備考 OIML R60認定品 C3/受注生産品
LCM17-T002E-C3
定格容量 20kN (2.039t)
商品コード LCM17T002E-C3
JANコード 4981046614559
型式検定合格番号 第TC19080号
備考 OIML R60認定品 C3/受注生産品

仕様

定格出力
  • 1.0mV/V±0.1%
  • 0.5 mV/V±0.1%(LCM17-K100Eのみ)
許容過負荷
150% of R.C.
限界過負荷
200% of R.C.
総合誤差
0.03% of R.O.
推奨印加電圧
DC5~12V
最大印加電圧
DC15V
零バランス
±2% of R.O.
入力端子間抵抗
390±30Ω
出力端子間抵抗
350±5Ω
絶縁抵抗
5,000MΩ以上/DC50V
温度補償範囲
-10℃~40℃
零点の温度影響
0.028% of R.O./10℃
出力の温度影響
0.011% of Load/10℃ Typ.
ケーブル太さ/長さ
Φ7/5m
材質
ステンレス
防塵・防水性
IP54
ケーブルカラー
赤:電源+、白:電源-、緑:出力+、青:出力-、黄:シールド、緑/黄:アース
本体質量
  • 2.8kg
  • 3.9kg(LCM17-T002Eのみ)
