USB出力小型圧縮ロードセル LCCU21

USB出力小型圧縮ロードセル LCCU21

・圧縮用
・USBケーブルでコンピュータと接続して簡単測定
・測定用ソフトウェア“WinCT-DLC”を使用することで、測定データを簡単にコンピュータで確認することが可能
・小型・軽量の力測定用圧縮型デジタルロードセル
・荷重分布測定、圧入やプレス加圧変化測定に最適

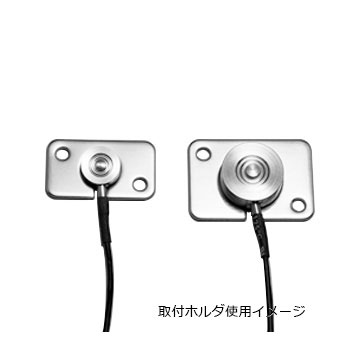

・セル取付金具付属、USB
・定格容量:100N(10.20kg)~1kN(102.0kg)

主な用途
・ベッドなどの荷重分布測定
・プレス機の圧力測定
・自転車チェーンの圧力測定
・ばね圧縮力測定
・高周波溶着機の押圧測定
・ロボット関節への力測定

ラインナップ

型名 定格容量 商品コード JANコード
LCCU21-N100 100N (10.20kg) LCCU21N100 4981046137294
LCCU21-N200 200N(20.39kg) LCCU21N200 4981046137300
LCCU21-N500 500N (50.99kg) LCCU21N500 4981046137317
LCCU21-KN001 1kN (102.0kg) LCCU21KN001 4981046137324
LCCU21-N100
定格容量 100N (10.20kg)
商品コード LCCU21N100
JANコード 4981046137294
LCCU21-N200
定格容量 200N(20.39kg)
商品コード LCCU21N200
JANコード 4981046137300
LCCU21-N500
定格容量 500N (50.99kg)
商品コード LCCU21N500
JANコード 4981046137317
LCCU21-KN001
定格容量 1kN (102.0kg)
商品コード LCCU21KN001
JANコード 4981046137324

測定用ソフトウェア"WinCT-DLC"

測定結果をCSVまたはExcelデータにすることが可能。
WinCT-DLCのご案内へ
WinCT-DLCの推奨表示設定について
測定用ソフトウェア
ダウンロードしたzipファイルを解凍する際、アクセスがブロックされる場合があります。
zipファイルを右クリックしてプロパティを開き、全般タブのセキュリティ:ブロックの解除をクリックして、再度解凍をお試しください。

仕様

モデル別仕様

型名 定格容量 定格出力 固有振動数
LCCU21-N100 100N(10.20kg) 100.00 ±0.50(0.5%) 45kHz
LCCU21-N200 200N(20.39kg) 200.00 ±1.00(0.5%) 55kHz
LCCU21-N500 500N(50.99kg) 500.00 ±2.50(0.5%) 30kHz
LCCU21-KN001 1kN(102.0kg) 1000.00 ±5.0(0.5%) 35kHz
定格容量
LCCU21-N100 100N(10.20kg)
LCCU21-N200 200N(20.39kg)
LCCU21-N500 500N(50.99kg)
LCCU21-KN001 1kN(102.0kg)
定格出力
LCCU21-N100 100.00 ±0.50(0.5%)
LCCU21-N200 200.00 ±1.00(0.5%)
LCCU21-N500 500.00 ±2.50(0.5%)
LCCU21-KN001 1000.00 ±5.0(0.5%)
固有振動数
LCCU21-N100 45kHz
LCCU21-N200 55kHz
LCCU21-N500 30kHz
LCCU21-KN001 35kHz

・固有振動数は、参考値です。ロードセルのみの値です。

共通仕様

総合誤差
0.5% of R.O.
電源電圧
DC5V(USBバスパワー)
電源平均消費電流
50mA以下(参考値)
ゼロバランス
±2% of R.O.
ゼロ点の温度影響
0.6% of R.O./10℃
出力の温度影響
0.6% of Load/10℃ Typ.
温度補償範囲
0℃~70℃
許容温度範囲
-10℃~80℃
最大許容過負荷
150% of R.C.
A/D変換速度
100回/s
デジタルフィルタ
None、0.7、1.0、1.4、2.0、2.8、4.0、5.6、8.0、11.0Hzより選択(初期値1.0Hz)
ケーブル太さ/長さ
  • ロードセル-ケース間:Φ2mm/長さ2m
  • USBケーブル(付属品):Φ4mm/長さ1.5m
材質
ロードセル:ステンレス、ケース:ABS
保護等級
IP64(ロードセルのみ)
本体質量
  • 約50g(LCCU21N100 / LCCU21N200)
  • 約55g(LCCU21N500 / LCCU21KN001)
通信規格
USB Ver.2.0準拠 Full Speed
USBコネクタ
micro-B TYPE
通信設定:ボーレート
38,400bps
通信設定:キャラクタビット長
8ビット
通信設定:パリティ
偶数
通信設定:ストップビット長
1ビット
通信設定:終端文字
CR+LF
通信設定:コード
ASCII
付属品
取付ホルダ、USBケーブル
