Bluetooth®コンバータ AD-8529PC-W / AD-8529PR-W

Bluetooth®コンバータ AD-8529PC-W / AD-8529PR-W

天びん・はかりとパソコンまたはプリンタを最大10mまでワイヤレスで接続

  • 離れた場所でデータ取り込みやプリンタ出力が可能
  • ドラフトチャンバー、エンクロージャー、グローブボックスなど、小さな空間や コンタミネーションが気になるエリアでの採用に最適
  • 出荷前にペアリング済みなので、天びん・はかりとパソコン、またはプリンタに つなげるだけで使用できます
  • A&D独自のプログラムソフトウェア「WinCT」をホームページからダウンロードしていただくことにより、パソコンへの計量データの取り込みがスピーディに行えます
  • 接続先の天びん・はかり・パソコン・プリンタから電源供給できます
    注)一部の電源供給できないモデルは別売品のACアダプタ(AX-TB253)が必要

標準価格・JANコード

型名 標準価格 商品コード JANコード 備考
AD-8529PC-W ¥26,000(税抜価格) AD8529PC-W 4981046152402 天びん・はかりとパソコンとの接続用
AD-8529PR-W ¥26,000(税抜価格) AD8529PR-W 4981046152419 天びん・はかりとプリンタとの接続用
AD-8529PC-W
標準価格 ¥26,000(税抜価格)
商品コード AD8529PC-W
JANコード 4981046152402
AD-8529PR-W
標準価格 ¥26,000(税抜価格)
商品コード AD8529PR-W
JANコード 4981046152419

接続について

パソコンとの接続について

  • パソコンのUSBポートに直接接続します
    • PC側に接続するにはAD8529PC-Wの「パソコン用(ドングル)」が必要です。
       (PCのブルートゥース通信機能とは接続できません)
    • ドングルで接続させることでペアリングの手間が省けます
    • PC側のブルートゥース通信機能のバージョンの影響をうけません
    • 複数台の天びんと接続が可能です
  • 付属のCD-ROMより、ドライバーとデータ処理ソフトWinCTをインストールしてください

複数台の天びんの計量データを1台のパソコンに取り込むことについて
技術情報へ

AD8529PC-Wのドライバダウンロード

WinCTダウンロードについて
ソフトダウンロードへ

プリンタとの接続について

  • マルチプリンタ AD-8127:本体背面に直接接続できます
  • ミニプリンタ AD-8126:直接接続できないので別売のケーブルが必要です
    D-Sub25ピン~D-Sub9ピンケーブル AX-KO5363-30(30cm)

天びん・はかりとの接続について

天びん側のRS-232Cの形状によって、接続方法が変わります

  • RS-232CがD-Sup9ピンの天びん・はかり
    本体に直接接続できます
  • RS-232CがD-Sup25ピンの天びん・はかり
    直接接続できないので別売のケーブルが必要です。
  • D-Sub25ピン~D-Sub9ピンケーブル AX-KO5363-30(30cm)
    RS-232CがDINの天びん・はかり
    直接接続できないので別売のケーブルが必要です。DIN—D-Sub9ピンケーブル(1m)型名:AX-KO5543-100

null

接続確認表

接続確認表にて必要なケーブル等をご覧いただけます。

AD-8529シリーズ 接続確認表

Bluetooth®通信について

  • 本製品をご使用の際は、見通し距離で 10m 以下の距離で通信を行ってください。Bluetooth® を使用した無線通信のため壁等の障害物がある場合といった使用環境によって、通信距離は短くなります。 また、Bluetooth® と同じ 2.4GHz 帯の電波を使用している以下の機器の近くで使用すると、干渉を起こす可能性があります。
    • 無線 LAN
    • Bluetooth® 搭載機器(携帯電話等)
    • 電子レンジ等家電製品
  • Bluetooth® のワードマークおよびロゴは、Bluetooth SIG, Inc. が所有する登録商標であり、A&D はこ れらのマークをライセンスに基づいて使用しています。その他の商標およびトレードネームは、それぞ れの所有者に帰属します。

仕様

AD-8529PC-W(天びん・はかりとパソコンとの接続用)

通信距離
最大10m
専用電源
不要(一部の天びん・はかりは、別売のアダプタが必要)
対応OS
Windows XP / Vista / 7 / 8.1 / 10(32bit、64bit両対応)
無線通信
CYBLE-022001-00(Cypress Semiconductor)
Bluetooth®4.1(Bluetooth® Low Energy)
動作温湿度範囲
5℃~40℃、85%RH 以下(結露しないこと)

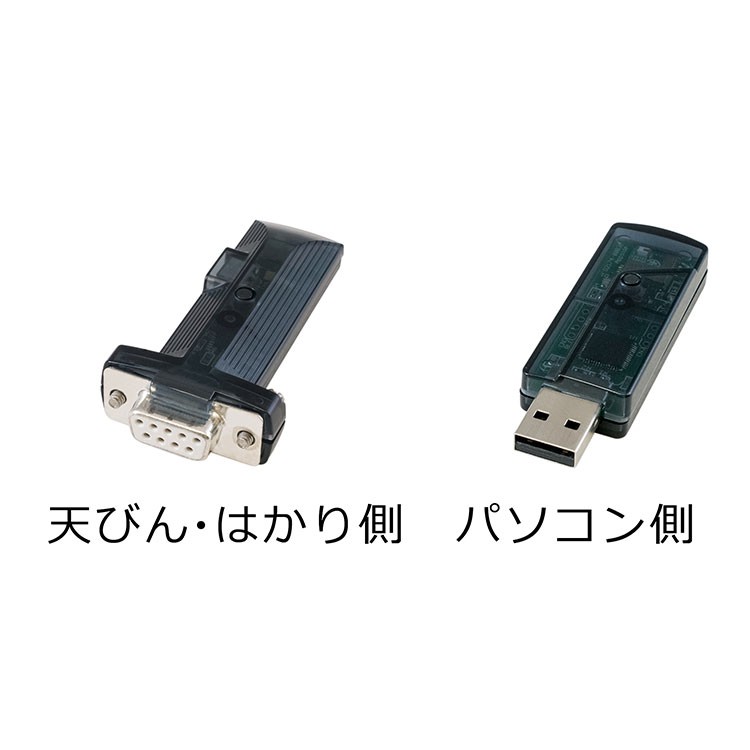

外形寸法
天びん・はかり用コンバータ:約19(W)×17(H)×65(D)mm
パソコン用コンバータ:約22(W)×12(H)×66(D)mm
質量
天びん・はかり用コンバータ:約18g
パソコン用コンバータ:約12g
インタフェース
天びん側:RS-232C(D-Sub9Pメス)
パソコン側:USB(Aタイプ)
付属品
取扱説明書、CD-ROM

AD-8529PR-W(天びん・はかりとプリンタとの接続用)

通信距離
最大10m
専用電源
不要(一部の天びん・はかりは、別売のアダプタが必要)
対応OS
Windows XP / Vista / 7 / 8.1 / 10(32bit、64bit両対応)
無線通信
CYBLE-022001-00(Cypress Semiconductor)
Bluetooth®4.1(Bluetooth® Low Energy)
動作温湿度範囲
5℃~40℃、85%RH 以下(結露しないこと)
外形寸法
天びん・はかり用コンバータ:約19(W)×17(H)×65(D)mm
プリンタ用コンバータ:約19(W)×17(H)×65(D)mm
質量
天びん・はかり用コンバータ:約18g
プリンタ用コンバータ:約18g
インタフェース
天びん側:RS-232C(D-Sub9Pメス)
プリンタ側:RS-232C(D-Sub9Pメス)
付属品
取扱説明書

オプション

型名 品名 標準価格 商品コード JANコード
AX-KO5363-30 D-Sub25ピンRS-232Cケーブル(30cm)
天びん・はかりのRS-232CコネクタがDsub-25ピンの機種で使用します
¥5,000(税抜価格) AX-KO5363-30 4981046155496
AX-KO5543-100 Din7ピンケーブル RS-232Cケーブル(1m)
天びん・はかりのRS-232CコネクタがDINの機種で使用します
¥5,000(税抜価格) AX-KO5543-100 4981046155502
AX-TB253 ACアダプタ100-240V Aプラグ
RS-232Cから電源供給できない機種で使用します
¥3,500(税抜価格) AX-TB253 4981046155519
AX-KO5363-30
品名 D-Sub25ピンRS-232Cケーブル(30cm)
天びん・はかりのRS-232CコネクタがDsub-25ピンの機種で使用します
標準価格 ¥5,000(税抜価格)
商品コード AX-KO5363-30
JANコード 4981046155496
AX-KO5543-100
品名 Din7ピンケーブル RS-232Cケーブル(1m)
天びん・はかりのRS-232CコネクタがDINの機種で使用します
標準価格 ¥5,000(税抜価格)
商品コード AX-KO5543-100
JANコード 4981046155502
AX-TB253
品名 ACアダプタ100-240V Aプラグ
RS-232Cから電源供給できない機種で使用します
標準価格 ¥3,500(税抜価格)
商品コード AX-TB253
JANコード 4981046155519
