環境ロガー AD-1687

天びん・はかりの計量値を環境データとともに保存

  • 温度・湿度・気圧・振動のセンサを搭載

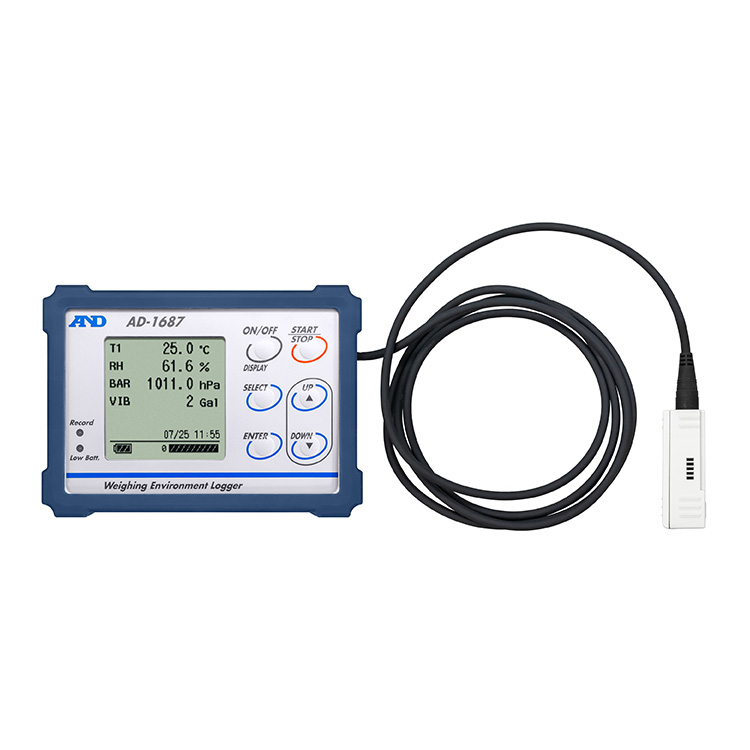

    温度・湿度のセンサは延長ケーブル(AX-KO3986-150)に接続可能
  • 単体で環境データ4つ(温度・湿度・気圧・振動)を同時に測定&記録
  • 天びん・はかりのRS-232C出力に接続すれば計量データと環境データをセットで記録可能
  • 測定データは専用ソフト不要でパソコンに転送可能
  • 記憶データ数:最大10,000セット(日付、時刻付き)
  • コンパレータ機能(HI、OK、LO 3段):温度・湿度・気圧のみ
  • インターバル機能:AD-1687単体(温度・湿度・気圧・振動)
    天びん接続時は計量値も記録
  • ピークホールド機能(振動)

(ご注意)他社機器への接続は、未検証のため、動作の保証はいたしかねます。

標準価格・JANコード

型名 標準価格 商品コード JANコード
AD-1687 ¥40,000(税抜価格) AD1687 4981046607605
AD-1687
標準価格 ¥40,000(税抜価格)
商品コード AD1687
JANコード 4981046607605

特長

計量データと周囲環境データを同期して保存

PCへの保存はCSVファイルでの取り込みです。

様々な表示方法、表示させたい項目を選べます。トレンドグラフを表示すれば、ひと目で変化を確認できます。

全項目を表示

温度・湿度の2チャンネルを表示

トレンドグラフ表示(2項目)

トレンドグラフ表示(4項目)

使い方いろいろ

天びんに接続(計量データと環境データの同時記録)
天びん・はかりと接続することで計量値と環境データを同時に記録出来ます。電源は天びんからとることができます。

環境モニタとして単体で使用
単体で温度・湿度・気圧・振動のデータを記録します。電源は乾電池、PCなどからのUSB電源、ACアダプタでとることが出来ます。

パソコンに接続して使用
付属のUSB ケーブルでパソコンに接続し取得したデータを転送できます。電源はパソコンからとることが出来ます。

天びん・はかりとPCを中継
天びん・はかりと⇒計量環境ロガー⇒パソコンを繋ぐことで、計量値と環境データをリアルタイムに転送できます。(Windows PCのみ)

データ取得例(CSVファイルをPCで開いた場合)

Windows EXCELで開いた例

Mac クイックルックで開いた例

Mac テキストエディットで開いた例

データ処理ソフト『WinCT-AD1687』による応用編

WinCT-AD1687

データ処理ソフト『WinCT-AD1687』により、保存した計量環境データや、内部設定の変更が可能です。Windows PCのEXCELに対応します。
『WinCT-AD1687』は無償ダウンロードソフトです。

WinCT-AD1687取扱説明書
WinCT-AD1687ダウンロードへ

温度・湿度・気圧のグラフ例

温度(赤色、左軸)、湿度(緑色、左軸)、気圧(青色、右軸)のグラフ例です。横軸は日付・時刻です。左上にそれぞれの最大・最小を表示します。

温度・湿度・振動のグラフ例

温度(赤色、左軸)、湿度(緑色、左軸)、振動(灰色、右軸)のグラフ例です。横軸は日付・時刻です。左上にそれぞれの最大・最小を表示します。

温度・湿度・計量値のグラフ例

温度(赤色、左軸)、湿度(緑色、左軸)、計量値(黒色、右軸)のグラフ例です。横軸は日付・時刻です。左上にそれぞれの最大・最小を表示します。計量値のデータがあるときのみ表示します。

仕様

温度最小表示
0.1℃
温度測定範囲
0~60℃
温度測定精度
±1.5℃(0~10℃、40~60℃) / ±1.0℃(10.1~19.9℃、30.1~39.9℃) / ±0.5℃(20.0~30.0℃)
湿度最小表示
0.1%RH
湿度測定範囲
0~100%RH
湿度測定精度
±5%(20~39.9%、60.1~80%) / ±3%(40~60%)
気圧最小表示
0.1hPa
気圧測定範囲
500~1100hPa
気圧測定精度
±4hPa(0~50℃)
振動最小表示
1Gal
振動測定範囲
0~2000Gal
振動測定精度
静加速度 ±20%
適合機種
RS-232Cインタフェースを持つA&Dの計量器
電源
RS-232Cにて天びんから給電(アルカリ単3乾電池2個/USBからも給電可能)
対応OS
Windows XP、Vista、7(32ビット版/64ビット版)、8.1、10(64ビット版)
macOS X 10.10 Yosemite、macOS 10.12 Sierra(csvのデータ取り込みのみ対応)
外形寸法
127(W)×90(H)×36(D)mm(プロテクタ含む)
質量
約275g(電池、プロテクタ含む)
付属品
天びん・はかり接続用RS-232C通信ケーブル(3種、各1m)、PC接続用mini-BタイプUSBケーブル(1m)、モニター用単3形乾電池2個、ACアダプタ(USB電源用)、取扱説明書

オプション

型名 品名 標準価格 商品コード JANコード
AD1687-01 交換用温湿度センサ ¥15,000(税抜価格) AD1687-01 4981046131063
AD1687-22 スタンド ¥8,000(税抜価格) AD1687-22 4981046610889
AX-KO3994-100 外部温度センサ(固定タイプ) ¥20,000(税抜価格) AX-KO3994-100 4981046610896
AX-KO3995-100 外部温度センサ(ハンドグリップタイプ) ¥30,000(税抜価格) AX-KO3995-100 4981046610902
AX-KO3986-150 本体内蔵温湿度センサ用延長ケーブル ¥10,000(税抜価格) AX-KO3986-150 4981046607827
AX-TB253 ACアダプタ100-240V Aプラグ ¥3,500(税抜価格) AX-TB253 4981046155519
AD1687-01
品名 交換用温湿度センサ
標準価格 ¥15,000(税抜価格)
商品コード AD1687-01
JANコード 4981046131063
AD1687-22
品名 スタンド
標準価格 ¥8,000(税抜価格)
商品コード AD1687-22
JANコード 4981046610889
AX-KO3994-100
品名 外部温度センサ(固定タイプ)
標準価格 ¥20,000(税抜価格)
商品コード AX-KO3994-100
JANコード 4981046610896
AX-KO3995-100
品名 外部温度センサ(ハンドグリップタイプ)
標準価格 ¥30,000(税抜価格)
商品コード AX-KO3995-100
JANコード 4981046610902
AX-KO3986-150
品名 本体内蔵温湿度センサ用延長ケーブル
標準価格 ¥10,000(税抜価格)
商品コード AX-KO3986-150
JANコード 4981046607827
AX-TB253
品名 ACアダプタ100-240V Aプラグ
標準価格 ¥3,500(税抜価格)
商品コード AX-TB253
JANコード 4981046155519
AX-KO3994-100
AX-KO3994-100 画像

外部温度センサ(固定タイプ)

AX-KO3995-100
AX-KO3995-100 画像

外部温度センサ:(ハンドグリップタイプ)

AX-KO3986-150
AX-KO3986-150 画像

本体内蔵温湿度センサ用延長ケーブル

AD1687-22
AD1687-22 画像

スタンド
