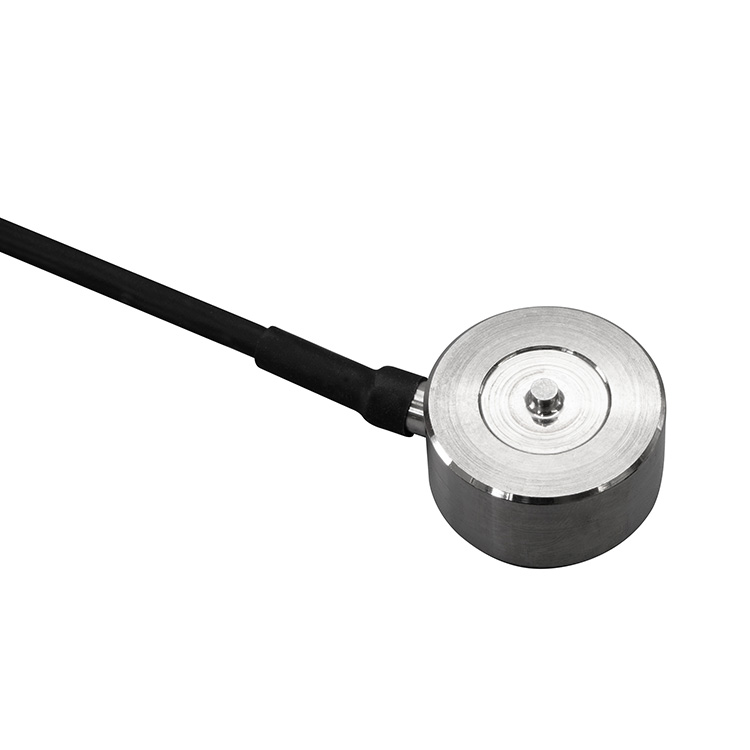

小型圧縮ボタン型ロードセル LCC32シリーズ
小型圧縮ボタン型ロードセル LCC32シリーズ
- NEW
小型・軽量の力測定用圧縮ロードセル
小型のため取付場所が制限される箇所に最適
- ・圧縮用
- ・荷重分布測定に最適
- ・圧入やプレスの加圧変化測定に最適
- ・定格容量：200 N（20.39 kg）～5 kN（509.9 kg）
- ・直径20mm、高さ13mm、質量約23gの小型・軽量のボタン型ロードセル
- ・主な用途
・溶接（抵抗溶接）の電極押し圧管理
・キーボードの検査
・打錠機圧力測定
・プレス機圧力測定
・カシメ力測定
・バネ圧力測定
・ロボットの力センサー
・ロボットの荷重センサー
・分力測定
・健康器具の力測定
カタログ・取扱説明書・外形寸法図
ラインナップ
| 型名 | 定格容量 | 商品コード | JANコード |
|---|---|---|---|
| LCC32-N200 | 200 N（20.39 kg） | LCC32N200-JA | 4981046202459 |
| LCC32-N500 | 500 N（50.99 kg） | LCC32N500-JA | 4981046368834 |
| LCC32-KN002 | 2 kN（203.9 kg） | LCC32KN002-JA | 4981046322034 |
| LCC32-KN005 | 5 kN（509.9 kg） | LCC32KN005-JA | 4981046533300 |
| LCC32-N200 | |
| 定格容量 | 200 N（20.39 kg） |
|---|---|
| 商品コード | LCC32N200-JA |
| JANコード | 4981046202459 |
| LCC32-N500 | |
| 定格容量 | 500 N（50.99 kg） |
|---|---|
| 商品コード | LCC32N500-JA |
| JANコード | 4981046368834 |
| LCC32-KN002 | |
| 定格容量 | 2 kN（203.9 kg） |
|---|---|
| 商品コード | LCC32KN002-JA |
| JANコード | 4981046322034 |
| LCC32-KN005 | |
| 定格容量 | 5 kN（509.9 kg） |
|---|---|
| 商品コード | LCC32KN005-JA |
| JANコード | 4981046533300 |
仕様
モデル別仕様
| 型名 | LCC32-N200 | LCC32-N500 | LCC32-KN002 | LCC32-KN005 |
|---|---|---|---|---|
| 定格容量 | 200 N（20.39 kg） | 500 N（50.99 kg） | 2 kN（203.9 kg） | 5 kN（509.9 kg） |
| たわみ量 | 0.01 mm | 0.01 mm | 0.02 mm | 0.03 mm |
| 固有振動数 | 44 kHz | 44 kHz | 48 kHz | 48 kHz |
| 本体質量 | 約23 g | 約23 g | 約23 g | 約23 g |
| LCC32-N200 | |
| 定格容量 | 200 N（20.39 kg） |
|---|---|
| たわみ量 | 0.01 mm |
| 固有振動数 | 44 kHz |
| 本体質量 | 約23 g |
| LCC32-N500 | |
| 定格容量 | 500 N（50.99 kg） |
|---|---|
| たわみ量 | 0.01 mm |
| 固有振動数 | 44 kHz |
| 本体質量 | 約23 g |
| LCC32-KN002 | |
| 定格容量 | 2 kN（203.9 kg） |
|---|---|
| たわみ量 | 0.02 mm |
| 固有振動数 | 48 kHz |
| 本体質量 | 約23 g |
| LCC32-KN005 | |
| 定格容量 | 5 kN（509.9 kg） |
|---|---|
| たわみ量 | 0.03 mm |
| 固有振動数 | 48 kHz |
| 本体質量 | 約23 g |
共通仕様
- 定格出力
- 1 mV/V ±20 %
- 総合誤差
- 0.5 % R.O.
- 非直線性
- 0.3 % R.O.
- ヒステリシス
- 0.3 % R.O.
- 繰返し性
- 0.2 % R.O.
- 推奨印加電圧
- DC5 ～12V
- ゼロバランス
- ±10 % R.O.
- 入力端子間抵抗
- 1 kΩ±0.1 kΩ
- 出力端子間抵抗
- 1 kΩ±0.01 kΩ
- 絶縁抵抗
- 500 MΩ以/DC50 V
- ゼロ点の温度影響
- 0.1 % R.O./10 ℃
- 出力の温度影響
- 0.1 % Load/10 ℃ Typ.
- 温度補償範囲
- 0 ℃～+50 ℃
- 許容温度範囲
- -10 ℃～+60 ℃
- 最大許容過負荷
- 150 % R.C.

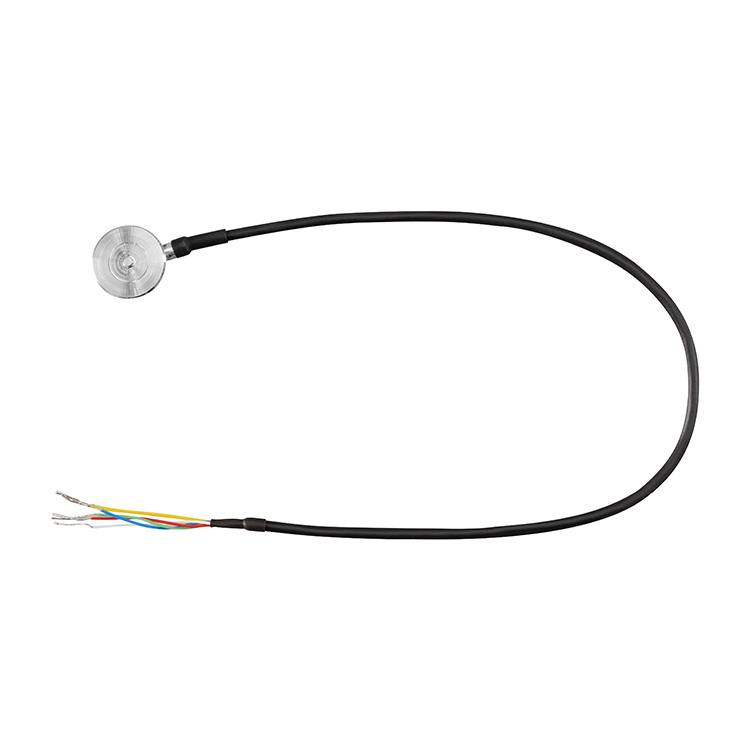

- ケーブル太さ／長さ
- Φ3、長さ0.3 m、4芯シールドケーブル先端ばら線（半田あげ）
- 材質
- ステンレス
- 付属品
- データシート、取扱説明書
- ケーブルカラー
- 赤：電源＋、白：電源-、緑：信号＋、青：信号-、黄色：シールド
