パネルマウントモデル汎用インタフェースモデルウェイングインジケータ AD-4411シリーズ

AD-4411-BCD

AD-4411-232

AD-4411-485

AD-4411-DAC

汎用インタフェースモデルのウェイングインジケータ
BCD出力、RS-232C、RS-485、アナログ出力の4タイプ

AD-4411-BCD / AD-4411-232 / AD-4411-485 / AD-4411-DACは、コンベンショナルな出力を搭載したインジケータです。
ロードセルからの信号をBCD、RS-232C、RS-485、アナログ出力を介して上位システムに接続します。
プラントや工場内の産業用制御システムの省配線、容易な機器増設、システム・ソフトウェア開発の削減に貢献します。

振動に強いウェイングインジケータ
新開発ハイパフォーマンスデジタルフィルタ搭載
AD-4411シリーズは、新開発のハイパフォーマンスデジタルフィルタを搭載しており、今まで困難であった振動の多い環境下での高精度と高速応答の両立を実現しています。
この機能を利用することにより、自動重量判別機、CFWなど、構造上振動源を含んでしまう計量器の性能向上を安価に実現できる可能性を持っています。また特別な機械的防振構造も不要になるため、コストパフォーマンス及びメンテナンス性も大幅に向上します。

多様な市場の需要とシステム要件を満たす複数のモデルをご用意しました。
取り付け方法と通信インタフェースからお選びいただけます。

パネルマウント、産業用イーサネットタイプのAD-4411シリーズ商品詳細へ DINレールマウント、産業用イーサネットタイプのAD-4411シリーズ商品詳細へ

お問い合わせ

カタログ・取扱説明書・技術資料・CAD

商品コード・JANコード

型名	商品コード	JANコード	備考
AD-4411-BCD	AD4411-BCD	4981046464727	BCD出力
AD-4411-232	AD4411-232	4981046448093	RS-232C
AD-4411-485	AD4411-485	4981046418744	2線式 RS-485
AD-4411-DAC	AD4411-DAC	4981046735162	アナログ4-20mA/0-10V出力

AD-4411-BCD
商品コード	AD4411-BCD
JANコード	4981046464727
備考	BCD出力

AD-4411-232
商品コード	AD4411-232
JANコード	4981046448093
備考	RS-232C

AD-4411-485
商品コード	AD4411-485
JANコード	4981046418744
備考	2線式 RS-485

AD-4411-DAC
商品コード	AD4411-DAC
JANコード	4981046735162
備考	アナログ4-20mA/0-10V出力

特長

1,200回/秒の高速A/D変換: 高速A/D変換により、高精度、高速な計量が可能です。
HPDF（ハイパフォーマンスデジタルフィルタ）搭載: 優れた振動除去性能を持つHPDF（ハイパフォーマンスデジタルフィルタ）は、0.07～273Hzの広帯域を1/4オクターブ間隔（46段階）の細かさでカバーし、あらゆる計量器に最適なフィルタ特性を提供します。
DIN96×48のコンパクトサイズ、保護等級IP65の防塵・防水仕様: フロントパネルDIN96×48ｍｍ、奥行き99mmで、省スペースを実現します。
付属のパッキンを取り付けパネルマウントすることで、フロントパネルがIP65対応となります。
mV/V表示可能: ロードセルからの信号をmV/Vで表示することで、トラブル時の解決が容易になります。
ロードセル接続の6線式と4線式を内部設定で変更可能: 簡易接続用の4線式の際、従来必要だった外部ジャンパ不要となり、工数削減になります。
USBポートでPCから簡単に設定の変更が可能: 専用フリーソフト（WinCT4411）によりSUB経由で設定値の変更、バックアップ・コピー、波形のモニターロギングが簡単にできます。接続にはUSB Type-A⇔Type-Cが必要です。

WinCT4411

WinCT4411は、Ａ＆Ｄ製AD-4411シリーズを使用して、内部設定値のバックアップ、データロギングを行うためのWindowsアプリケーションソフトです。
市販のUSBケーブルを使用して、PCのUSBポートとAD-4411を接続します。USBから電源供給され、AD-4411が起動します。
動作環境：Microsoft® Windows® 10/11 .NET Framework 7.4.2

WinCT4411のご案内へ

接続方法

動画では産業用イーサネットモデルを使用しています

内部設定

動画では産業用イーサネットモデルを使用しています

波形モニタ

動画では産業用イーサネットモデルを使用しています

仕様

入力感度: 0.15μV/d以上（d＝最小目盛）

信号入力範囲（ゼロ調整範囲）: -7.0mV～7.0mV/V

ロードセル印加電圧: DC5V±5%、90mA、350Ωロードセルを6個まで並列接続可能、6線式（リモートセンス式）

非直線性: 0.005% of F.S.

温度係数

ゼロドリフト：0.02μV/ ℃（Typ.）、 ±0.1μV/ ℃（Max.）
スパンドリフト：±3ppm / ℃（Typ.）、 ±15ppm / ℃（Max.）

サンプリング速度: 1,200回/sec

表示部

メイン表示部：LED（緑色）、7セグメント7桁、文字高：10mm、正味量値（NET）または総量値（GROSS）を切り換えて表示
単位表示：g、kg、tのシールを貼付
ステータス（状態）表示：LED（赤色）、6個

キースイッチ: 5点

外部入出力

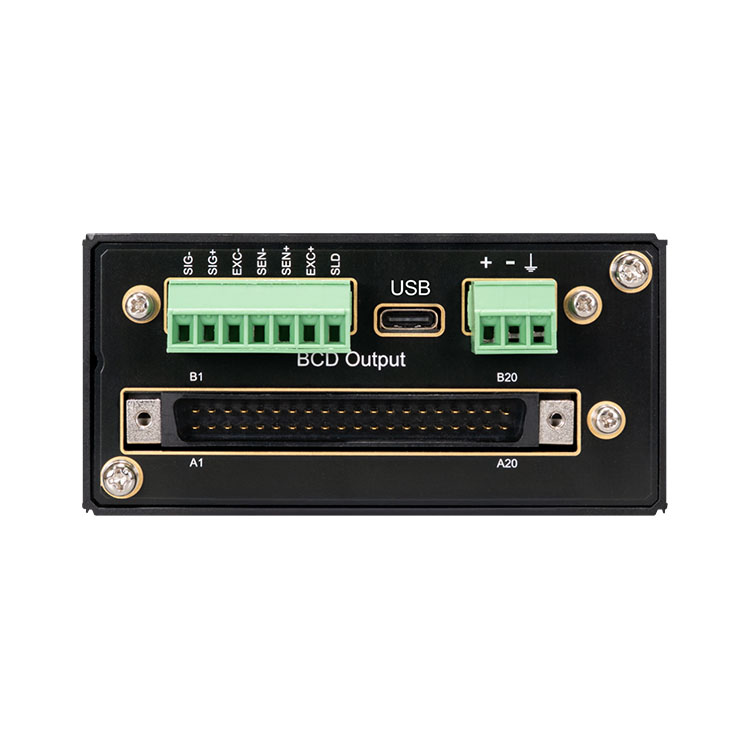

AD-4411-BCD：BCD出力

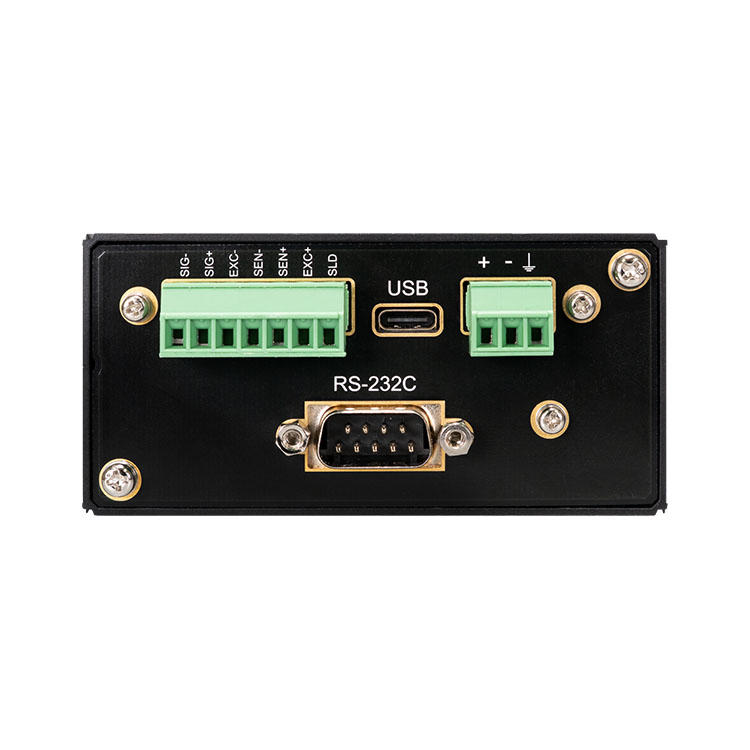

AD-4411-232：RS-232C

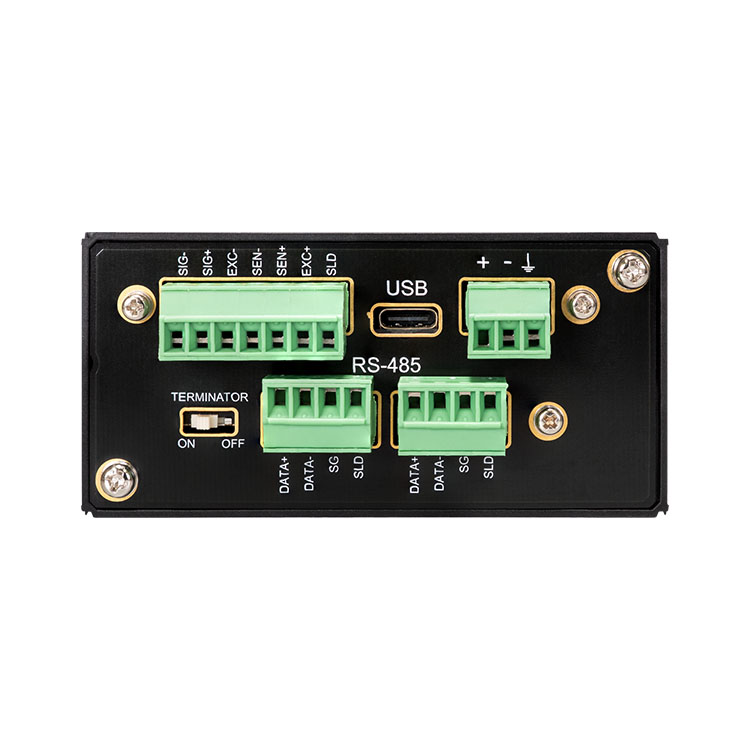

AD-4411-485：2線式 RS-485

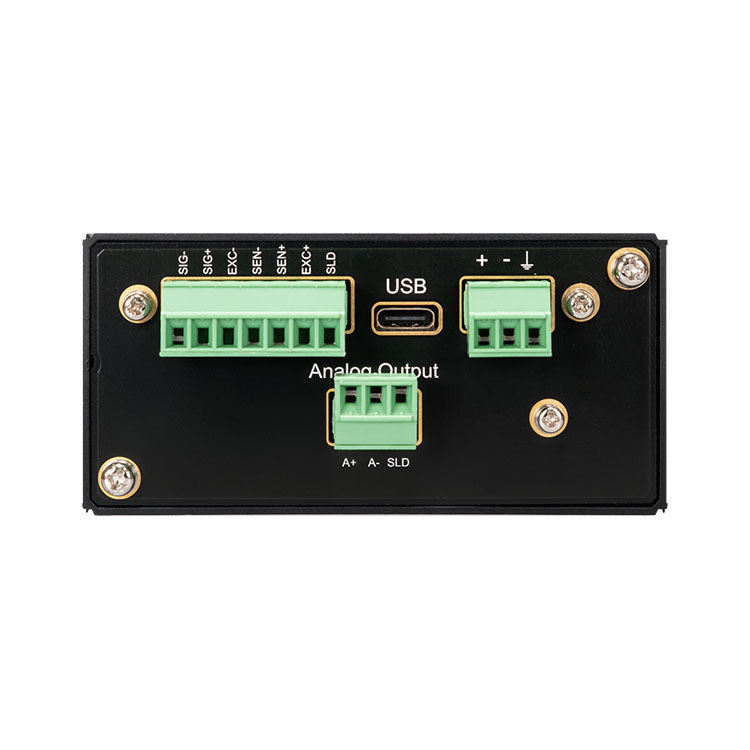

AD-4411-DAC：アナログ4-20mA/0-10V出力
USB (各機種共通) ：Type-Cコネクタ、USB 2.0（Full-speed）

取付方法: パネルマウント

保護構造（防塵・防水仕様）: 制御盤へ取り付けた場合盤外部：IP65 盤内部：IP2X

使用温湿度範囲: -10℃～40℃ / 85％R.H以下　（ただし結露しないこと）

電源電圧: DC24V -15%～+10％

消費電力: 4.5W Max.

外形寸法: 96（W）×48（H）×98.5（D）mm（突起部含む）

質量: 約220g

AD-4411シリーズのご案内

多様な市場の需要とシステム要件を満たす複数のモデルをご用意しました。取り付け方法と通信インタフェースからお選びいただけます。

			取付方法
			パネルマウント	DINレールマウント
インタフェース	産業用イーサネット	EtherNet/IP	■ AD-4411-EIP	■ AD-4411-EIP-DIN
		PROFINET	■ AD-4411-PRT	■ AD-4411-PRT-DIN
		EtherCAT	■ AD-4411-ECT	■ AD-4411-ECT-DIN
	汎用インタフェース	BCD output	■ AD-4411-BCD	–
		RS-232C	■ AD-4411-232	–
		RS-485	■ AD-4411-485	–
		Analog output	■ AD-4411-DAC	–
