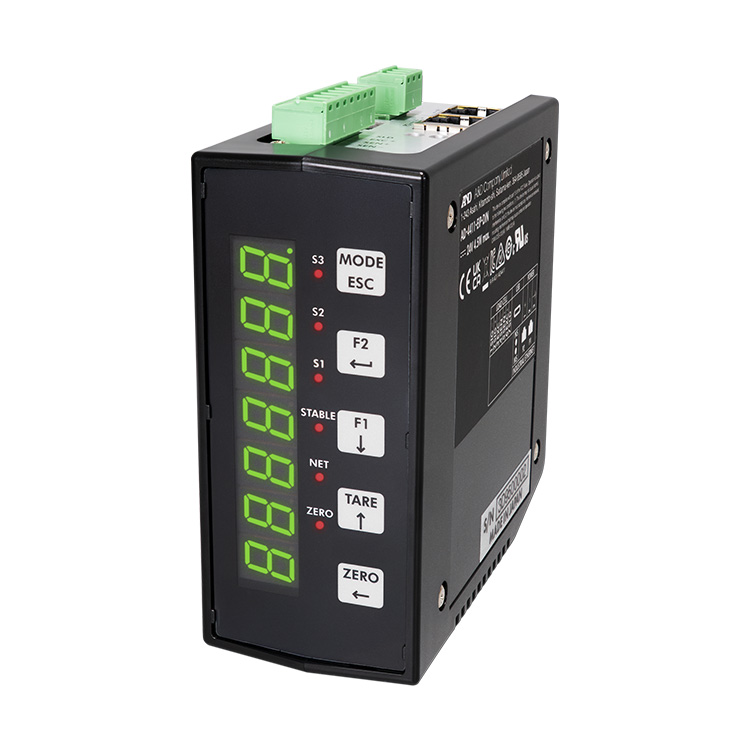

DINレールマウントモデル産業用イーサネットモデルウェイングインジケータ AD-4411-DINシリーズ

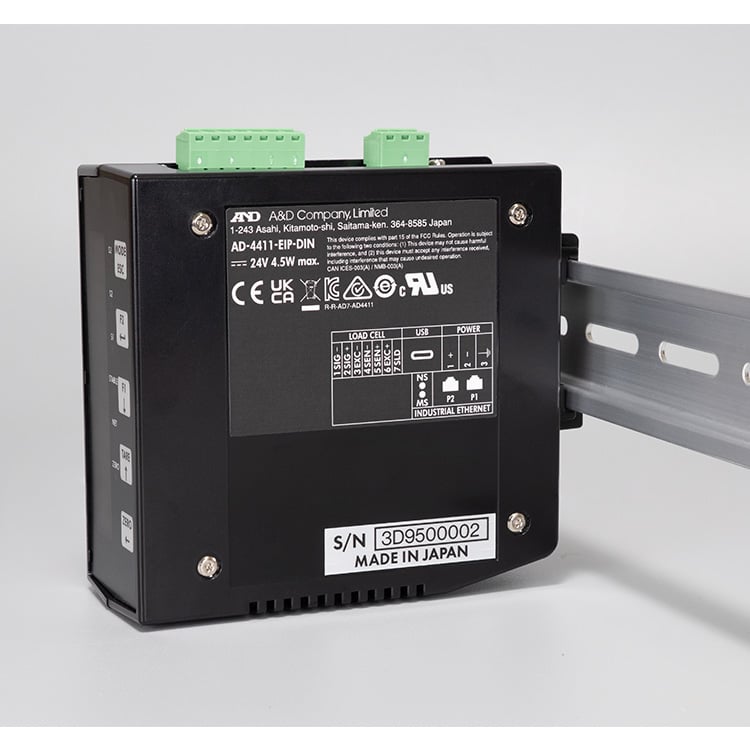

DINレール取付イメージ

産業用イーサネット対応ウェイングインジケータ
EtherNet/IP用、PROFINET用、EtherCAT用の3タイプ

AD-4411-EIP-DIN / AD-4411-PRT-DIN / AD-4411-ECT-DINは、産業用イーサネットを標準搭載したDIN取付モデルのウェイングインジケータです。
ロードセルからの信号をEtherNet/IP、 PROFINET、 EtherCATを介して上位システムに接続します。
プラントや工場内の産業用制御システムの省配線、容易な機器増設、システム・ソフトウェア開発の削減に貢献します。

振動に強いウェイングインジケータ
新開発ハイパフォーマンスデジタルフィルタ搭載
AD-4411シリーズは、新開発のハイパフォーマンスデジタルフィルタを搭載しており、今まで困難であった振動の多い環境下での高精度と高速応答の両立を実現しています。
この機能を利用することにより、自動重量判別機、CFWなど、構造上振動源を含んでしまう計量器の性能向上を安価に実現できる可能性を持っています。また特別な機械的防振構造も不要になるため、コストパフォーマンス及びメンテナンス性も大幅に向上します。

多様な市場の需要とシステム要件を満たす複数のモデルをご用意しました。
取り付け方法と通信インタフェースからお選びいただけます。

パネルマウント、産業用イーサネットタイプのAD-4411シリーズ商品詳細へパネルマウント、汎用インタフェースタイプのAD-4411シリーズ商品詳細へ

お問い合わせ

カタログ・取扱説明書・技術資料・CAD

商品コード・JANコード

型名	商品コード	JANコード	備考
AD-4411-EIP-DIN	AD4411-EIP-DIN	4981046108188	EtherNet/IP用
AD-4411-PRT-DIN	AD4411-PRT-DIN	4981046682367	PROFINET用
AD-4411-ECT-DIN	AD4411-ECT-DIN	4981046686648	EtherCAT用

AD-4411-EIP-DIN
商品コード	AD4411-EIP-DIN
JANコード	4981046108188
備考	EtherNet/IP用

AD-4411-PRT-DIN
商品コード	AD4411-PRT-DIN
JANコード	4981046682367
備考	PROFINET用

AD-4411-ECT-DIN
商品コード	AD4411-ECT-DIN
JANコード	4981046686648
備考	EtherCAT用

特長

1,200回/秒の高速A/D変換: 高速A/D変換により、高精度、高速な計量が可能です。
HPDF（ハイパフォーマンスデジタルフィルタ）搭載: 優れた振動除去性能を持つHPDF（ハイパフォーマンスデジタルフィルタ）は、0.07～273Hzの広帯域を1/4オクターブ間隔（46段階）の細かさでカバーし、あらゆる計量器に最適なフィルタ特性を提供します。
mV/V表示可能: ロードセルからの信号をmV/Vで表示することで、トラブル時の解決が容易になります。
ロードセル接続の6線式と4線式を内部設定で変更可能: 簡易接続用の4線式の際、従来必要だった外部ジャンパ不要となり、工数削減になります。
特許7634328号　DINレールへの取付構造: DINレールに取り付け取り外し作業を狭いスペースでも容易かつ確実に行うことができます。
USBポートでPCから簡単に設定の変更が可能: 専用フリーソフト（WinCT4411）によりSUB経由で設定値の変更、バックアップ・コピー、波形のモニターロギングが簡単にできます。接続にはUSB Type-A⇔Type-Cが必要です。

AD-4411-DINシリーズ製品のご紹介動画

AD-4411-DINシリーズ DINレールへの取り付け方法

WinCT4411

WinCT4411は、Ａ＆Ｄ製AD-4411シリーズを使用して、内部設定値のバックアップ、データロギングを行うためのWindowsアプリケーションソフトです。
市販のUSBケーブルを使用して、PCのUSBポートとAD-4411を接続します。USBから電源供給され、AD-4411が起動します。
動作環境：Microsoft® Windows® 10/11 .NET Framework 7.4.2

WinCT4411のご案内へ

接続方法

動画ではパネルマウントモデルを使用しています

内部設定

動画ではパネルマウントモデルを使用しています

波形モニタ

動画ではパネルマウントモデルを使用しています

仕様

入力感度: 0.15μV/d以上（d＝最小目盛）

信号入力範囲（ゼロ調整範囲）: -35ｍV～+35mV

ロードセル印加電圧: DC5V±5%、90mA、リモートセンシング機能付き
350Ωロードセルを6個まで接続可能

非直線性: 0.005% of F.S.

温度係数

ゼロドリフト：0.02μV/ ℃（Typ.）、 ±0.1μV/ ℃（Max.）
スパンドリフト：±3ppm / ℃（Typ.）、 ±15ppm / ℃（Max.）

最大計測電圧: 35mV

A/D変換方式: デルタシグマ方式

内部分解能: 約16,000,000

最大表示分解能: 999,999d

サンプリング速度: 1,200回/sec

表示部

メイン表示部：LED（緑色）、7セグメント7桁、文字高10mm
状態表示部：LED（赤色）6個、□マーク6個

キースイッチ: 5点

外部入出力

AD-4411-EIP-DIN：EtherNet/IP
AD-4411-PRT-DIN：PROFINET
AD-4411-ECT-DIN：EtherCAT
USB (各機種共通) ：Type-Cコネクタ、USB 2.0（Full-speed）

取付方法: DINレールマウント

使用温湿度範囲: -10℃～40℃ / 85％R.H以下　（ただし結露しないこと）

電源: DC24V（+10％ -15％）

消費電力: 4.5W Max.

外形寸法: 45（W）×100（H）×113（D）mm（突起部含む）

質量: 約270g

AD-4411シリーズのご案内

多様な市場の需要とシステム要件を満たす複数のモデルをご用意しました。取り付け方法と通信インタフェースからお選びいただけます。

			取付方法
			パネルマウント	DINレールマウント
インタフェース	産業用イーサネット	EtherNet/IP	■ AD-4411-EIP	■ AD-4411-EIP-DIN
		PROFINET	■ AD-4411-PRT	■ AD-4411-PRT-DIN
		EtherCAT	■ AD-4411-ECT	■ AD-4411-ECT-DIN
	汎用インタフェース	BCD output	■ AD-4411-BCD	–
		RS-232C	■ AD-4411-232	–
		RS-485	■ AD-4411-485	–
		Analog output	■ AD-4411-DAC	–

AD-4411シリーズ比較カタログへ

取付方法：パネルマウント、インタフェース：産業用イーサネット

■ 取付方法：パネルマウント、インタフェース：産業用イーサネット

型名: AD-4411-EIP（EtherNet/IP）; AD-4411-PRT（PROFINET）; AD-4411-ECT（EtherCAT）

特長: ロードセルからの信号をEtherNet/IP、PROFINET、EtherCATを介して上位システムに接続します; デイジーチェーンが可能、接続可能台数256台、ターミネータ不要、スイッチングハブ不要

パネルマウント、産業用イーサネットタイプのAD-4411シリーズ商品詳細へ

取付方法：DINレールマウント、インタフェース：産業用イーサネット

■ 取付方法：DINレールマウント、インタフェース：産業用イーサネット

型名: AD-4411-EIP-DIN（EtherNet/IP）; AD-4411-PRT-DIN（PROFINET）; AD-4411-ECT-DIN（EtherCAT）

特長: 産業用イーサネットEtherNet/IP、PROFINET、EtherCATのDINレールマウントモデル; 特許：7634328号　DINレールへの取付構造
制御盤内のDINレールの取り付け、取り外し作業を狭いスペースでも確実に行うことが出来ます

DINレールマウント、産業用イーサネットタイプのAD-4411シリーズ商品詳細へ

取付方法：パネルマウント、インタフェース：汎用インタフェース

■ 取付方法：パネルマウント、インタフェース：汎用インタフェース

型名: AD-4411-BCD（BCD出力）; AD-4411-232（RS-232C）; AD-4411-485（RS-485）; AD-4411-DAC（アナログ出力）

特長: 従来より広く使用されているインタフェース：BCD出力、RS-232C、RS-485、DAC（アナログ4-20mA/0-10V）の4モデルを用意

パネルマウント、汎用インタフェースタイプのAD-4411シリーズ商品詳細へ
