トラックスケールインジケータ AD-4352

トラックスケールインジケータ AD-4352

12.1インチの大型液晶画面にタッチパネル機能を搭載したトラックスケール指示計

  • JIS B7611-2

トラックの乗車時や計量終了時に画面上のコメントと音声の両方で次の作業の案内をします。

SDカードに全てのデータをバックアップすることができますので、万が一の場合も安心です(定期的なバックアップをお薦めします)。

USBメモリで登録データの書き込みや読み込みができますので、PCで編集した登録データで簡単に更新が可能です。

商品コード・JANコード

型名 商品コード JANコード
AD-4352 AD4352 4981046618984
AD-4352
商品コード AD4352
JANコード 4981046618984

特長

正確・迅速な計量

表示分解能1/10,000 (内部分解能1/8,000,000)

登録

英字、数字、カナ、漢字入力が可能

表示部

TFTカラー12.1インチタッチパネル液晶で、見やすく操作性がアップ

登録メモリ

・車番登録件数:4,000件
・名称登録件数:4,000件
・補正登録件数:1,000件(単価・水分・比重等)
・日計元帳件数:10,000件 など
・滞留車件数:500件

インタフェース(標準装備)

USB、イーサネット、外部周辺機器用RS-422/485、カレントループ出力、伝票プリンタ用インターフェイス、コントロールIO、バックアップ用SDカードスロット

レーザープリンタで伝票発行可能 標準用伝票印字例

レーザープリンタで伝票発行可能 多段用伝票印字例

その他の機能

最大3点のリニアライズ機能、スパン微調整機能、過積載防止機能、2スケール可能(オプションの増設による)

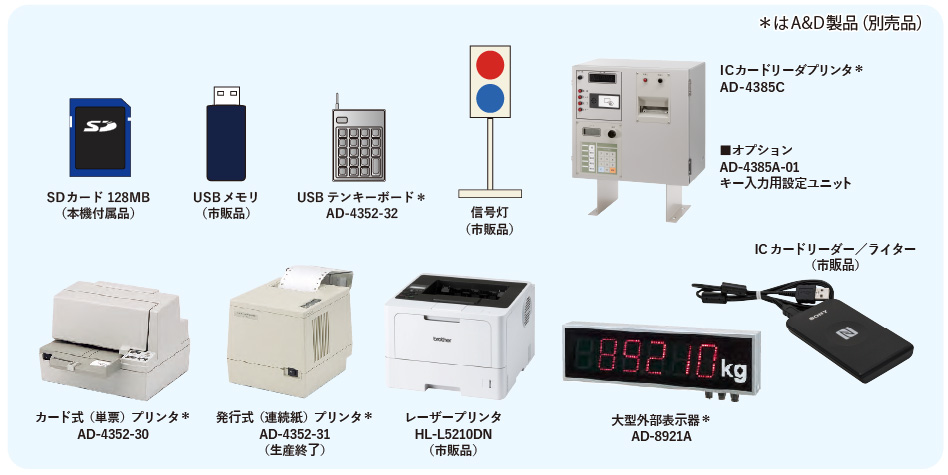

周辺機器ネットワーク

仕様

ロードセル印加電圧
DC5V±5% 120mA
接続可能ロードセル数
800Ω系ロードセル最大18個、350Ω系ロードセル最大8個
最大表示分解能
10000d
サンプリング速度
100回/sec (表示書換10回/sec)
表示部
12.1インチTFTカラー液晶
電源
AC100V(50/60Hz) 消費電力:本機のみ約40VA、伝票プリンタ(オプション)接続時約110VA
使用温湿度範囲
0℃~40℃、85%RH以下(ただし結露しないこと)
外形寸法
324(W)×105(D)×262(H)mm
質量
4.3kg

オプション

型名・商品コード 品名 JANコード
AD4352-01 増設用ロードセル入力ボード 4981046618991
AD4352-03 RS-232Cボード 4981046619004
AD4352-09 カレントループ入力ボード 4981046619011
AD4352-30 カード式スリップ・プリンタ(接続ケーブル付属) 4981046619028
AD4352-31 発行式スプロケット・プリンタ(接続ケーブル付属) 4981046619035
AD4352-32 USBテンキーボード 4981046619042
AX-KO1710-200 AD-4352とカード式スリップ・プリンタまたは発行式スプロケット・プリンタを接続するケーブル
AD4352-30とAD4352-31には付属します
4981046612296
AD4385A ICカードリーダプリンタ 4981046157445
AD4385A-01 キー入力用設定ユニット 4981046157452
AS-RC-S380S ICカードリーダー/ライター 4981046158190
AX-HSEEULV1001 ICカード 50枚/1箱 4981046158183
AD4352-01
品名 増設用ロードセル入力ボード
JANコード 4981046618991
AD4352-03
品名 RS-232Cボード
JANコード 4981046619004
AD4352-09
品名 カレントループ入力ボード
JANコード 4981046619011
AD4352-30
品名 カード式スリップ・プリンタ(接続ケーブル付属)
JANコード 4981046619028
AD4352-31
品名 発行式スプロケット・プリンタ(接続ケーブル付属)
JANコード 4981046619035
AD4352-32
品名 USBテンキーボード
JANコード 4981046619042
AX-KO1710-200
品名 AD-4352とカード式スリップ・プリンタまたは発行式スプロケット・プリンタを接続するケーブル
AD4352-30とAD4352-31には付属します
JANコード 4981046612296
AD4385A
品名 ICカードリーダプリンタ
JANコード 4981046157445
AD4385A-01
品名 キー入力用設定ユニット
JANコード 4981046157452
AS-RC-S380S
品名 ICカードリーダー/ライター
JANコード 4981046158190
AX-HSEEULV1001
品名 ICカード 50枚/1箱
JANコード 4981046158183
