フィーダコントローラAD-4826A
フィーダコントローラAD-4826A
振動フィーダ
コントロールの最適化が実行可能なモデル予測で制御
モデル予測制御方式のロスインウエイ(排出計量)コントローラ/振動フィーダ
モデル予測を用いた制御方式によりPIDコントロールを大きく上回る制御性能を実現
- ・オートチューニング機能により面倒な制御パラメータの設定が不要
- ・線形の制御対象だけでなく非線形の制御対象にも対応
- ・安定的な制御による駆動部の劣化及びエネルギー損失の軽減
- ・外乱（振動）除去機能搭載
- ・マップ制御機能により補給時においても正確な定流量排出を実現
- ・直感的に操作が可能なGUI画面
- ・AD-4826A一台で同時に最大４台のフィーダのコントロールが可能
- ・AD-4826Aで既存のスクリューフィーダやサークルフィーダのモデル予測制御が実行
特徴
AD-4826Aコントローラ1台で最大4台のフィーダをコントロール可能
AD-4826Aコントローラに最大4台のフィーダを接続でき、それぞれのフィーダを個別にコントロールすることが可能です。
AD-4826Aで既存のスクリューフィーダやサークルフィーダのモデル予測制御が実行可能
AD-4826Aを使用し既設のPID制御方式で稼動しているスクリューフィーダやサークルフィーダなどを予測制御方式のコントロールに変更することができます。
直感的に操作が可能なGUI画面
定流量供給制御モード
メニュー画面
定量(バッチ)供給制御モード
メニュー画面
定流量供給制御モード
運転画面
定量(バッチ)供給制御モード
運転画面
トレンドグラフ画面
オートチューニング画面
計量器1～4運転画面
CFW(定流量) / バッチ(定量)供給
制御切り替え画面
製品仕様
フィーダコントローラAD-4826A
- オプションスロット
- 4
- 表示部
- 5.7インチ、TFTカラー液晶
バックライト輝度半減期：80,000h typ.
タッチパネル：アナログ抵抗膜式
- 標準インタフェース
- シリアルインタフェース：
RS-232C
USB2.0ポート
無極性半導体リレー（コントローラ起動状態出力）
- 電源
- AC100V～240V、50/60Hz、約30VA
- 使用温度
- 0～40℃
- 外形寸法
- 192（W）×144（H）×191（D）mm（突起部含む）
ロードセル入力仕様概要
- 入力感度
- 0.15μV/D以上
- ゼロ調整範囲
- 0mV～25mV
- ロードセル印加電圧
- 4.75～5.25V、リモートセンシング機能付き
1チャンネルあたり350Ωロードセル8本まで接続可能
1スロットに4個のロードセル入力モジュールを接続した場合、1チャンネルあたり最大4本まで
- 温度係数
- ゼロ点：±0.1μV/℃ max、スパン：±8ppm/℃ max
- 非直線性
- ±20ppm max
- 計測範囲
- ±37mV min
- A/D変換方式
- 24bit デルタシグマ方式
- 内部分解能
- 約570万カウント
- 最大表示分解能
- 1mV/Vあたり約100万カウント
- サンプリング速度
- 100回/秒
入出力ボード仕様
| 型名 | 品名 | 概要 |
|---|---|---|
| AD4820-01 | アナログ入力インタフェースボード | 1枚のボードに4個のモジュール装着可能 装着可能モジュール ・AD4820-02(ロードセル入力) |
| AD4820-02 | ロードセル入力モジュール | AD4820-01に実装して使用 |
| AD4820-10 | スタンダードI/Oボード | 標準デジタル入力32点、オープンコレクタ出力32点、パルス入力2点 |
| AD4820-14 | アナログ出力インタフェースボード | 1枚のボードに4個のモジュール装着可能 装着可能モジュール ・AD4820-15(4～20mV出力) ・AD4820-16(0～10V出力) |
| AD4820-15 | 4～20mVアナログ出力モジュール | AD4820-14実装して使用、1モジュール2ch出力 |
| AD4820-16 | 0～10Vアナログ出力モジュール | AD4820-14実装して使用、1モジュール2ch出力 |
| 品名 | |
| AD4820-01 | アナログ入力インタフェースボード |
|---|---|
| AD4820-02 | ロードセル入力モジュール |
| AD4820-10 | スタンダードI/Oボード |
| AD4820-14 | アナログ出力インタフェースボード |
| AD4820-15 | 4～20mVアナログ出力モジュール |
| AD4820-16 | 0～10Vアナログ出力モジュール |
| 概要 | |
| AD4820-01 | 1枚のボードに4個のモジュール装着可能 装着可能モジュール ・AD4820-02(ロードセル入力) |
|---|---|
| AD4820-02 | AD4820-01に実装して使用 |
| AD4820-10 | 標準デジタル入力32点、オープンコレクタ出力32点、パルス入力2点 |
| AD4820-14 | 1枚のボードに4個のモジュール装着可能 装着可能モジュール ・AD4820-15(4～20mV出力) ・AD4820-16(0～10V出力) |
| AD4820-15 | AD4820-14実装して使用、1モジュール2ch出力 |
| AD4820-16 | AD4820-14実装して使用、1モジュール2ch出力 |

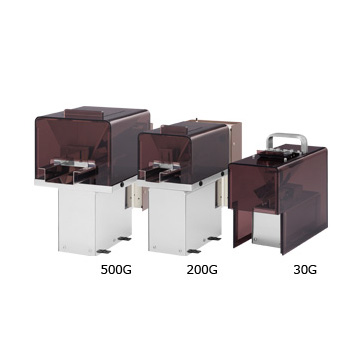

振動フィーダ仕様
| 型名 | 30G | 200G | 500G |
|---|---|---|---|
| 最大仕込み量 | 30g | 200g | 500g |
| 最小表示 | 0.01g | 0.1g | 0.1g |
| 流量設定範囲 | 0.1～4g / 秒 | 1.0～30g / 秒 | 5.0～40g / 秒 |
| 切り出し精度(標準偏差値)（※1） | ±0.02g以下 | ±0.2g以下 | ±0.6g以下 |
| 最大仕込み量 | |
| 30G | 30g |
|---|---|
| 200G | 200g |
| 500G | 500g |
| 最小表示 | |
| 30G | 0.01g |
|---|---|
| 200G | 0.1g |
| 500G | 0.1g |
| 流量設定範囲 | |
| 30G | 0.1～4g / 秒 |
|---|---|
| 200G | 1.0～30g / 秒 |
| 500G | 5.0～40g / 秒 |
| 切り出し精度(標準偏差値)（※1） | |
| 30G | ±0.02g以下 |
|---|---|
| 200G | ±0.2g以下 |
| 500G | ±0.6g以下 |
（※1）切り出し精度はアルミナの粉(#100)を5秒間で切り出した場合です。
