テンシロン万能材料試験機 RTHシリーズ / RTIシリーズ
テンシロン万能材料試験機 RTHシリーズ / RTIシリーズ
- NEW
RTH-2410（完全カバー付）
RTH-1350（架台付）
RTH-1310
RTI-1310 （架台付）
RTI-1310（上部空間試験タイプ）
最大荷重容量 2.5kN～300kN
卓越した機能を搭載・低騒音（当社比40％ダウン）
- ・高精度型と標準精度型をラインナップ
- ・速度範囲のワイド化 0.0001~1500mm/min
- ・リターン速度の高速化により測定効率がアップ。リターン速度 1650mm/min
- ・7インチカラータッチパネル
- ・スマートフォンへのデータ転送可能
- ・低騒音：使用環境への配慮
- ・高速サンプリング0.2msecを実現、瞬時の荷重変化も見逃さない
特長
高精度型と標準精度型をラインナップ
RTHシリーズ高精度型
荷重精度 0.3％：1/1 ～ 1/100 、0.5％：1/1 ～ 1/1000
RTIシリーズ高精度型
荷重精度 0.5％：1/1 ～ 1/500
高精度型と標準精度型をラインナップ
速度範囲のワイド化 0.0001~1500mm/min
リターン速度の高速化により測定効率がアップ
リターン速度 1650mm/min
7インチカラータッチパネル
管理者機能：IDによるユーザ管理・使用制限が可能
無線アクセス：操作ログ管理可能
スマートフォンへのデータ転送可能
低騒音
使用環境への配慮をし、当社比40％ダウン（速度1000mm/min時）
高速サンプリング0.2msecを実現
瞬時の荷重変化も見逃さない
TACT
テンシロンに最適化されたデータ処理システムTACT。世界最高レベルの高速サンプリング0.2msecを実現。RTHシリーズ / RTIシリーズのパフォーマンスを最大限に引き出します。
TACTシリーズは試験機の操作のほかに優れたデータ解析・演算・データ保存機能があります。
ディスプレイ
独立した荷重・変位のデジタル表示器。マグネットによる固定方式で、試験機の自由な位置に装着することができます。表示位置が自由なため、試料の治具装着や試験の際、大変便利です。
コマンダー
ハンディタイプの試験機コントローラー、コマンダー。操作ボタン類は人間工学を検討して色や大きさを決定し、使いやすさを追求。好評のジョグダイヤルは側面に配置し、ダイヤルの回転方向と試験機の上下移動方向が合致するので、感覚的に操作ができます。試験機の上下左右どこにでも自由に装着可能。
タッチパネル画面例
条件設定画面
試験速度設定画面
試験時表示画面
表示部、操作部など
タッチパネル
ディスプレイ
コマンダー
TACT
仕様
RTHシリーズ
| 型式 | RTH-2430 | RTH-2410 | RTH-1350 | RTH-1310 | RTH-1225 | |
|---|---|---|---|---|---|---|
| 負荷方式 | マイクロコンピュータ制御による閉ループデジタルサーボ機構 | |||||
| 最大負荷容量 | 300kN | 100kN | 50kN | 10kN | 2.5kN | |
| 有効試験幅 | 590mm | 420mm | ||||
| クロスヘッドテーブル間隔 | 1445mm | 1260mm | 1090mm | 1182mm | ||
| ストローク | 1265mm | 1160mm | 1000mm | 1100mm(ストローク延長オプションの場合 1500mm) | ||
| 有効ストローク（※1） | 640mm(J-JBM-300KN使用時) | 620mm(J-JBM-100KN使用時) | 578mm(J-JBM-50KN使用時) | 599mm(J-JBM-10KN使用時) | 682mm(J-JFM-5KN使用時) | |
| クロスヘッド速度範囲 | 0.0001～500mm/min | 0.0001～1000mm/min | 0.0001～1200mm/min | 0.0001～1500mm/min | ||
| クロスヘッド速度精度（※2） | ±0.1％ | |||||
| クロスヘッド任意速度 | クロスヘッド速度範囲内において0.0001mmステップ | |||||
| クロスヘッド速度と負荷量量 | 全速度範囲にて最大負荷容量まで試験可能 | |||||
| クロスヘッドリターン速度 | – | 600,1200mm/min | 825,1650mm/min | |||
| クロスヘッド位置精度 | 指示値の±0.1％以内 但し指示値が10mm未満では±0.01mm | |||||
| 試験力測定精度 | 高精度型（※3） | – | 指示値の±0.3％以内（ロードセル定格1/1～1/100の範囲内） 指示値の±0.5％以内（ロードセル定格の1/100～1/1000の範囲内） |
|||
| 標準型 | 指示値の±1％以内（ロードセル定格の1/1～1/1000の範囲内） | 指示値の±0.5％以内（ロードセル定格の1/1～1/1000の範囲内） | ||||
| 試験力レンジ | フルオートレンジ（128倍） | |||||
| 試験力校正 | ロードセルに内蔵された校正回路によるワンタッチ試験力校正、ロードセル定格識別機能付き | |||||
| サンプリング速度 | 0.2msec（※4） | |||||
| フレーム剛性 | 400kN/mm以上 | 200kN/mm以上 | 90kN/mm以上 | 42kN/mm以上 | ||
| 騒音（※5） | 70dBA以下 | 70dBA以下 | 65dBA以下 | 65dBA以下 | 60dBA以下 | |
| 安全装置 | オーバーロード | 付属 | ||||
| ストローク | 付属 | |||||
| 非常停止 | 付属 | |||||
| モータ過負荷 | 付属 | |||||
| ソフトリミット | 付属 | |||||
| 大きさ 約（幅×奥行×高さ） | 1144x1040x2560mm | 1144×700×2275mm | 987×610×1655mm | 785×451×1555mm | ||
| 質量（※6） | 1450kg | 800kg | 350kg | 130kg | 130kg | |
| 電源 | AC180～230 3φ 50/60Hz ケーブル5m先端柳線 | AC95～122V 1φ 50/60Hz ケーブル3m先端3Pプラグ | ||||
| 消費電力/電源/ブレーカ容量 | 5.1kW/7.6kVA/40A | 3.1kW/6.0kVA/30A | 1.6kW/3.3kVA/20A | 475W/1.7kVA/15A | 275W/700VA/15A | |
| 環境条件 | 温度:5～40℃、湿度：20～80%RH（結露無きこと） | |||||
| 推奨環境条件 | 温度23±2℃、湿度50%RH以下 | |||||
（※1）定格標準ジョウ使用時
（※2）試験速度範囲0.05～500mm/minの定常運転時にて
（※3）高精度型はオプション対応です
（※4）TACTデータ処理システム使用時
（※5）工場出荷時 条件：速度500mm/min
（※6）高負荷型固定クロスヘッド、ストローク延長のオプションを搭載した場合はこの限りでは有りません。以下に各オプション搭載時の重さ増減を示します。
・高負荷型固定クロスヘッド搭載時 RTH-1225/RTH-1310：+15kg、RTH-1350：+50kg、RTH-2410：+150kg
・ストローク延長 RTH-1225/RTH-1310：+12kg、RTH-1350：+20kg、RTH-2410：+30kg
RTIシリーズ
| 型式 | RTI-1310 | RTI-1225 | |
|---|---|---|---|
| 負荷方式 | マイクロコンピュータ制御による閉ループデジタルサーボ機構 | ||
| 最大負荷容量 | 10kN | 2.5kN | |
| 有効試験幅 | 420mm | ||
| クロスヘッドテーブル間隔 | 1172mm | ||
| ストローク | 1100mm(ストローク延長オプションの場合 1500mm) | ||
| 有効ストローク（※1） | 564mm(J-JBM-10KN取付時) | 669mm(J-JFM-5KN取付時) | |
| クロスヘッド速度範囲 | 0.001～1200mm/min | 0.001～1500mm/min | |
| クロスヘッド速度精度（※2） | ±0.1％ | ||
| クロスヘッド任意速度 | クロスヘッド速度範囲内において0.001mmステップ | ||
| クロスヘッド速度と負荷量量 | 全速度範囲にて最大負荷容量まで試験可能 | ||
| 最大クロスヘッドリターン速度 | 600,1200mm/min | 825,1650mm/min | |
| クロスヘッド位置精度 | 指示値の±0.1％以内 但し指示値が10mm未満では±0.01mm | ||
| 試験力測定精度 | 高精度型（※3） | 指示値の±0.5％以内（ロードセル定格の1/1～1/500の範囲内） | |
| 標準型 | 指示値の±1％以内（ロードセル定格の1/1～1/500の範囲内） | ||
| 試験力レンジ | フルオートレンジ（128倍） | ||
| 試験力校正 | ロードセルに内蔵された校正回路によるワンタッチ試験力校正、ロードセル定格識別機能付き | ||
| サンプリング速度 | 0.2msec（※4） | ||
| 騒音（※5） | 65dBA以下 | 60dBA以下 | |
| 安全装置 | オーバーロード | 付属 | |
| ストローク | 付属 | ||
| 非常停止 | 付属 | ||
| モータ過負荷 | 付属 | ||
| ソフトリミット | 付属 | ||
| 大きさ 約（幅×奥行×高さ） | 784×436×1555mm | ||
| 質量（※6） | 110kg | 110kg | |
| 電源 | AC95～122V 1φ 50/60Hz ケーブル3m先端3Pプラグ | ||
| 消費電力/電源/ブレーカ容量 | 475W/1.7kVA/15A | 275W/700VA/15A | |
| 環境条件 | 温度:5～40℃、湿度：20～80%RH（結露無きこと） | ||
| 推奨環境条件 | 温度23±2℃、湿度50%RH以下 | ||
（※1）定格標準ジョウ使用時
（※2）試験速度範囲0.05～500mm/minの定常運転時にて
（※3）高精度型はオプション対応です
（※4）TACTデータ処理システム使用時
（※5）工場出荷時 条件：速度500mm/min
（※6）高負荷型固定クロスヘッド、ストローク延長のオプションを搭載した場合はこの限りでは有りません。以下に各オプション搭載時の重さ増減を示します。
・高負荷型固定クロスヘッド搭載時：+5kg
・ストローク延長：+10kg
外形寸法（RTHシリーズ）

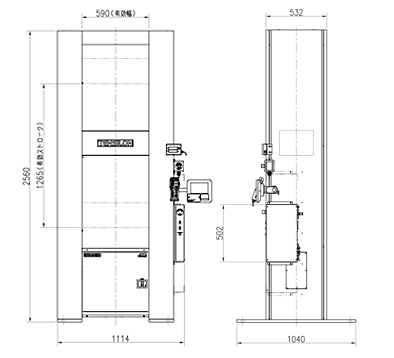

RTH-2430 単位：mm
RTH-2410 単位：mm
RTH-1350 単位：mm
RTH-1350（オプションラック） 単位：mm
RTH-1225 / RTH-1310 単位：mm
RTH-1225 / RTH-1310（オプションラック） 単位：mm
外形寸法（RTIシリーズ）
RTI-1225 / RTI-1310 単位：mm

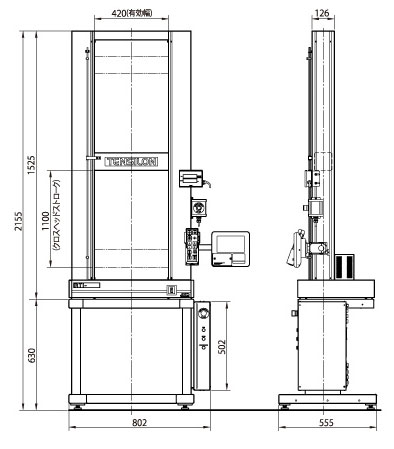

RTI-1225 / RTI-1310（オプションラック） 単位：mm
