表示器付ロードセル 9H01
表示器付ロードセル 9H01
- 生産を終了しました
- 販売を終了しました
カタログ・取扱説明書・外形寸法図
ラインナップ
| 型名 | 定格容量（質量） | 商品コード | JANコード | 備考 |
|---|---|---|---|---|
| 9H01-1KN | 1kN | AV9H01-1KN | 4981046118422 | 受注生産品 |
| 9H01-2KN | 2kN | AV9H01-2KN | 4981046118439 | 受注生産品 |
| 9H01-5KN | 5kN | AV9H01-5KN | 4981046118446 | 受注生産品 |
| 9H01-10KN | 10kN | AV9H01-10KN | 4981046118453 | 受注生産品 |
| 9H01-20KN | 20kN | AV9H01-20KN | 4981046118460 | 受注生産品 |
| 9H01-50KN | 50kN | AV9H01-50KN | 4981046118477 | 受注生産品 |
| 9H01-100KN | 100kN | AV9H01-100KN | 4981046118484 | 受注生産品 |
| 9H01-200KN | 200kN | AV9H01-200KN | 4981046118491 | 受注生産品 |
| 9H01-300KN | 300kN | AV9H01-300KN | 4981046118507 | 受注生産品 |
| 9H01-500KN | 500kN | AV9H01-500KN | 4981046118514 | 受注生産品 |
| 9H01-1000KN | 1,000kN | AV9H01-1000KN | 4981046118521 | 受注生産品 |
| 9H01-1KN | |
| 定格容量（質量） | 1kN |
|---|---|
| 商品コード | AV9H01-1KN |
| JANコード | 4981046118422 |
| 備考 | 受注生産品 |
| 9H01-2KN | |
| 定格容量（質量） | 2kN |
|---|---|
| 商品コード | AV9H01-2KN |
| JANコード | 4981046118439 |
| 備考 | 受注生産品 |
| 9H01-5KN | |
| 定格容量（質量） | 5kN |
|---|---|
| 商品コード | AV9H01-5KN |
| JANコード | 4981046118446 |
| 備考 | 受注生産品 |
| 9H01-10KN | |
| 定格容量（質量） | 10kN |
|---|---|
| 商品コード | AV9H01-10KN |
| JANコード | 4981046118453 |
| 備考 | 受注生産品 |
| 9H01-20KN | |
| 定格容量（質量） | 20kN |
|---|---|
| 商品コード | AV9H01-20KN |
| JANコード | 4981046118460 |
| 備考 | 受注生産品 |
| 9H01-50KN | |
| 定格容量（質量） | 50kN |
|---|---|
| 商品コード | AV9H01-50KN |
| JANコード | 4981046118477 |
| 備考 | 受注生産品 |
| 9H01-100KN | |
| 定格容量（質量） | 100kN |
|---|---|
| 商品コード | AV9H01-100KN |
| JANコード | 4981046118484 |
| 備考 | 受注生産品 |
| 9H01-200KN | |
| 定格容量（質量） | 200kN |
|---|---|
| 商品コード | AV9H01-200KN |
| JANコード | 4981046118491 |
| 備考 | 受注生産品 |
| 9H01-300KN | |
| 定格容量（質量） | 300kN |
|---|---|
| 商品コード | AV9H01-300KN |
| JANコード | 4981046118507 |
| 備考 | 受注生産品 |
| 9H01-500KN | |
| 定格容量（質量） | 500kN |
|---|---|
| 商品コード | AV9H01-500KN |
| JANコード | 4981046118514 |
| 備考 | 受注生産品 |
| 9H01-1000KN | |
| 定格容量（質量） | 1,000kN |
|---|---|
| 商品コード | AV9H01-1000KN |
| JANコード | 4981046118521 |
| 備考 | 受注生産品 |
仕様
- 許容過負荷
- 120％RC（1k～5kN）
150％RC（10k～1000kN）
- 精度
- 0.2％FS±1dig（1k～10kN）
0.1％FS±1dig（20k～50kN）
0.2％FS±1dig（100k～1000kN）
- 温度補償範囲
- 0～50℃
- 許容温度範囲
- -40～180℃
- 零点の温度影響
- 90％RH以下（結露不可）
- 温度ドリフト
- ±0.05％RO/℃
- 表示
- 5000（7セグメントLED、H=15mm）
- サンプルタイム
- 2.5回/sec
- アナログ出力
- 1V（出力抵抗1kΩ
- 電源
- AC100V（専用AC100Vアダプタ使用）
- 消費電流
- 0.1A（DC12V）
- 付属品
- 専用ACアダプタ、出力ケーブル、取扱説明書、保証書

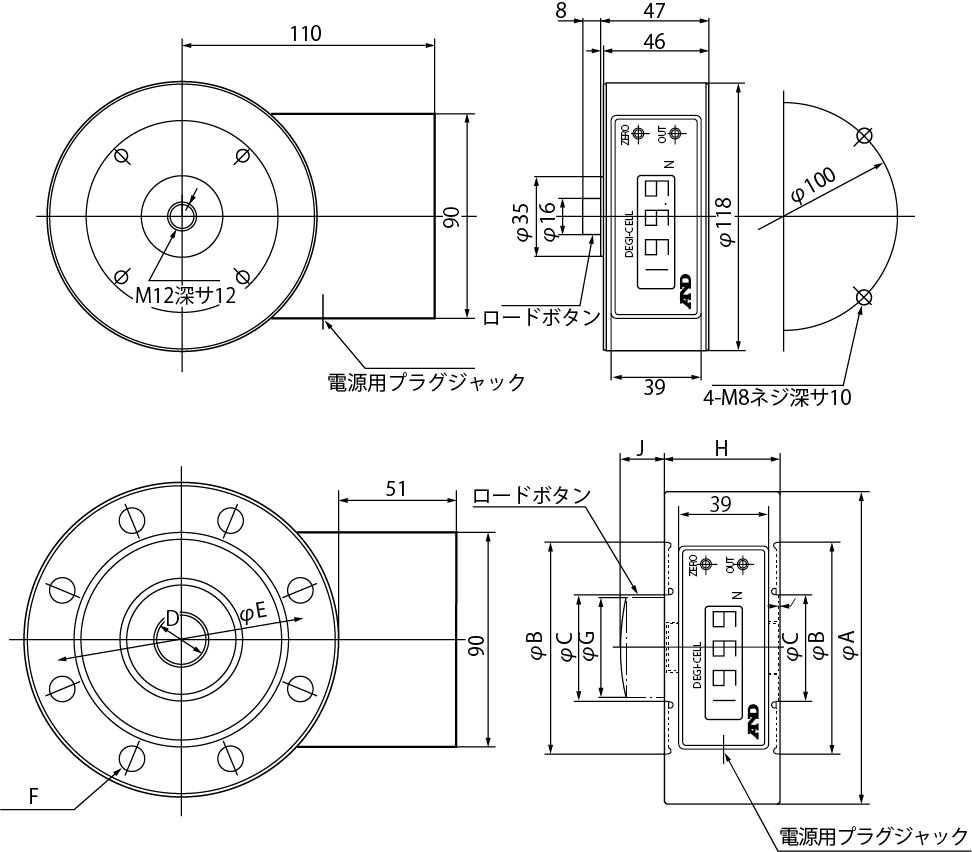

外形寸法図およびモデル別仕様
| 型名 | 定格容量 | A | B | C | D | E | F | G | H | J | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9H01-1KN | 1kN | – | – | – | – | – | – | – | – | – | 3g |
| 9H01-2KN | 2kN | – | – | – | – | – | – | – | – | – | 3g |
| 9H01-5KN | 5kN | – | – | – | – | – | – | – | – | – | 3g |
| 9H01-10KN | 10kN | 118 | 82 | 36 | M18P1.5 | 100 | 8-φ 9 | 34 | 46 | 13 | 3.5g |
| 9H01-20KN | 20kN | 118 | 82 | 36 | M18P1.5 | 100 | 8-φ 9 | 34 | 46 | 13 | 3.5g |
| 9H01-50KN | 50kN | 118 | 82 | 36 | M18P1.5 | 100 | 8-φ 9 | 34 | 46 | 13 | 3.5g |
| 9H01-100KN | 100kN | 138 | 94 | 48 | M24P2 | 116 | 8-φ11 | 44 | 50 | 20 | 5.5g |
| 9H01-200KN | 200kN | 182 | 126 | 76 | M39P2 | 154 | 8-φ14 | 72 | 60 | 35 | 11g |
| 9H01-300KN | 300kN | 196 | 130 | 82 | M39P2 | 162 | 8-φ14 | 72 | 70 | 35 | 15g |
| 9H01-500KN | 500kN | 226 | 153 | 92 | M50P2 | 190 | 12-φ18 | 88 | 90 | 45 | 24g |
| 9H01-1000KN | 1,000kN | 310 | 200 | 138 | M76P3 | 256 | 8-φ26 | 118 | 110 | 65 | 60g |
