超小型ロードセル 9E01-L43A

超小型ロードセル 9E01-L43A

  • 受注生産品
  • 圧縮用ロードセル
  • 外径Φ14/厚さ4 mm、オールステンレス製、超小形&高容量
  • Φ4 のフラット面にて負荷受感が可能
  • 用途:咬合力測定、プレス圧管理、産業機械組込等
  • 試験成績書添付

ラインナップ

型名 定格容量(質量) 商品コード JANコード 備考
9E01-L43A-10N 10N AV9E01L43A-10N 4981046117005 先端むき出し
受注生産品
9E01-L43A-20N 20N AV9E01L43A-20N 4981046117012 先端むき出し
受注生産品
9E01-L43A-50N 50N AV9E01L43A-50N 4981046117029 先端むき出し
受注生産品
9E01-L43A-100N 100N AV9E01L43A-100N 4981046117036 先端むき出し
受注生産品
9E01-L43A-200N 200N AV9E01L43A-200N 4981046117043 先端むき出し
受注生産品
9E01-L43A-500N 500N AV9E01L43A-500N 4981046117050 先端むき出し
受注生産品
9E01-L43A-1KN 1kN AV9E01L43A-1KN 4981046117067 先端むき出し
受注生産品
9E01-L43A-10NC 10N AV9E01L43A-10C 4981046223171 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-20NC 20N AV9E01L43A-20C 4981046223188 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-50NC 50N AV9E01L43A-50C 4981046223249 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-100NC 100N AV9E01L43A-100C 4981046223201 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-200NC 200N AV9E01L43A-200C 4981046223218 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-500NC 500N AV9E01L43A-500C 4981046223225 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-1KNC 1kN AV9E01L43A-1KC 4981046223232 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-10N
定格容量(質量) 10N
商品コード AV9E01L43A-10N
JANコード 4981046117005
備考 先端むき出し
受注生産品
9E01-L43A-20N
定格容量(質量) 20N
商品コード AV9E01L43A-20N
JANコード 4981046117012
備考 先端むき出し
受注生産品
9E01-L43A-50N
定格容量(質量) 50N
商品コード AV9E01L43A-50N
JANコード 4981046117029
備考 先端むき出し
受注生産品
9E01-L43A-100N
定格容量(質量) 100N
商品コード AV9E01L43A-100N
JANコード 4981046117036
備考 先端むき出し
受注生産品
9E01-L43A-200N
定格容量(質量) 200N
商品コード AV9E01L43A-200N
JANコード 4981046117043
備考 先端むき出し
受注生産品
9E01-L43A-500N
定格容量(質量) 500N
商品コード AV9E01L43A-500N
JANコード 4981046117050
備考 先端むき出し
受注生産品
9E01-L43A-1KN
定格容量(質量) 1kN
商品コード AV9E01L43A-1KN
JANコード 4981046117067
備考 先端むき出し
受注生産品
9E01-L43A-10NC
定格容量(質量) 10N
商品コード AV9E01L43A-10C
JANコード 4981046223171
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-20NC
定格容量(質量) 20N
商品コード AV9E01L43A-20C
JANコード 4981046223188
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-50NC
定格容量(質量) 50N
商品コード AV9E01L43A-50C
JANコード 4981046223249
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-100NC
定格容量(質量) 100N
商品コード AV9E01L43A-100C
JANコード 4981046223201
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-200NC
定格容量(質量) 200N
商品コード AV9E01L43A-200C
JANコード 4981046223218
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-500NC
定格容量(質量) 500N
商品コード AV9E01L43A-500C
JANコード 4981046223225
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L43A-1KNC
定格容量(質量) 1kN
商品コード AV9E01L43A-1KC
JANコード 4981046223232
備考 NDISコネクタ付き(※1)
受注生産品

(※1)直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。

仕様

定格出力
1mV/V±20%
許容過負荷
150%RC
限界過負荷
200%RC
非直線性
0.3%RO
ヒステリシス
0.3%RO
繰り返し性
0.2%RO
推奨印加電圧
4V以内
許容印加電圧
6V
入力抵抗
350Ω
出力抵抗
350Ω
温度補償範囲
0~60℃
許容温度範囲
-10~60℃
零点の温度影響
0.2%RO/℃
出力の温度影響
0.1%/℃
コネクタ・ケーブル
直出しケーブル 3m(4芯シールド、Φ2mm:10N~50N、Φ2.8mm:100N~1kN)、NDISコネクタ又は先端むき出し
材質
ステンレス
防塵・防水性
-
ケーブル色
赤:電源+、青:電源-、白:出力+、黒:出力-、シールド
適合指令(RoHS2指令)
オプション
延長ケーブル

外形寸法図およびモデル別仕様

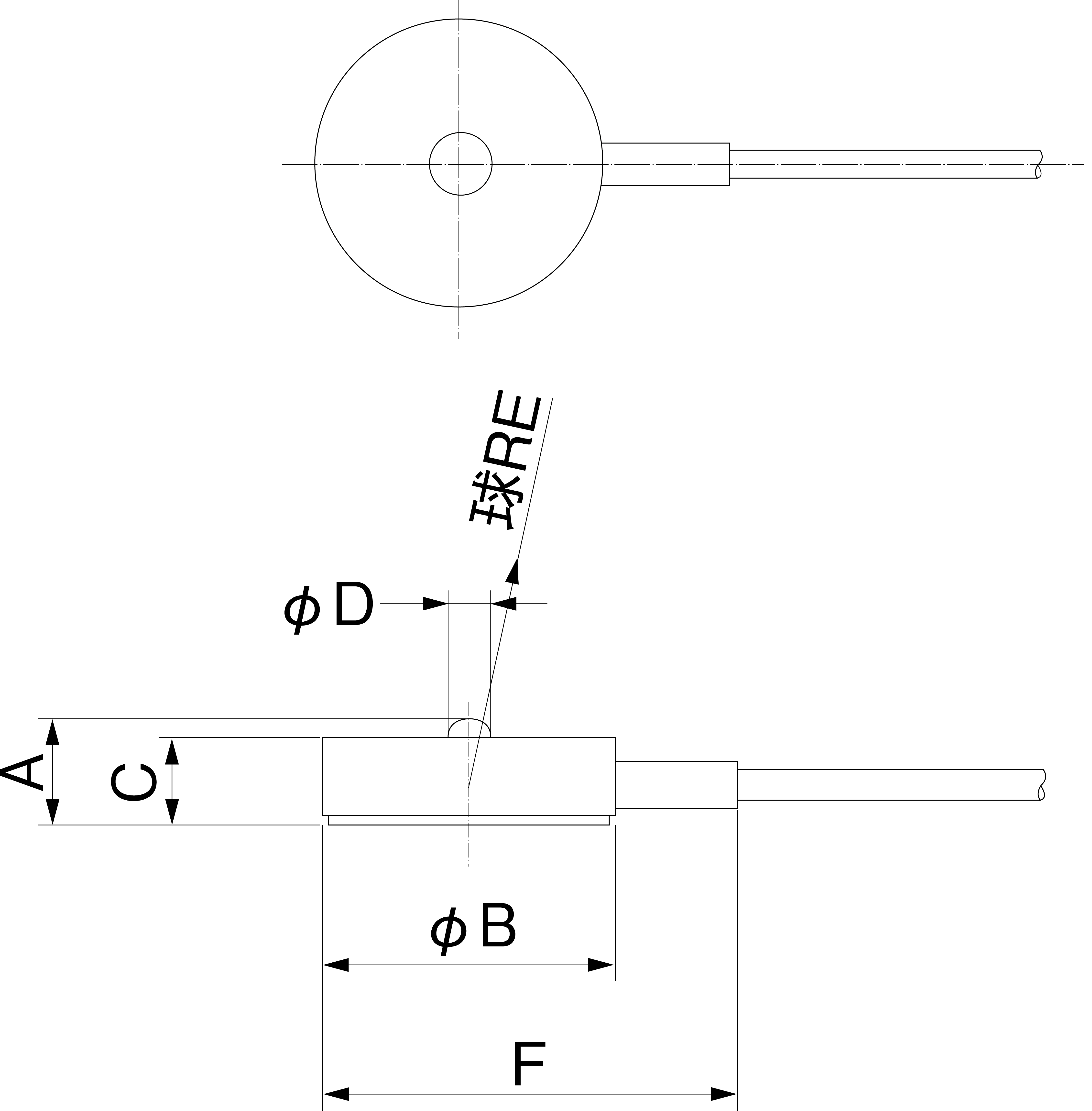

9E01-L43A外形寸法画像

型名 定格容量 A B C D E F 質量 固有振動数
9E01-L43A-10N、
9E01-L43A-10NC
10N 4 12 3.3 1.8 2 17 2.8g 16kHz
9E01-L43A-20N、
9E01-L43A-20NC
20N 4 12 3.3 1.8 2 17 2.8g 22kHz
9E01-L43A-50N、
9E01-L43A-50NC
50N 4 12 3.3 1.8 2 17 2.8g 33kHz
9E01-L43A-100N、
9E01-L43A-100NC
100N 9.5 20 7.5 2.5 4 25 5.2g 21kHz
9E01-L43A-200N、
9E01-L43A-200NC
200N 9.5 20 7.5 2.5 4 25 5.2g 28kHz
9E01-L43A-500N、
9E01-L43A-500NC
500N 9.5 20 7.5 2.5 4 25 5.2g 41kHz
9E01-L43A-1KN、
9E01-L43A-1KNC
1kN 9.5 20 7.5 2.5 4 25 5.2g 59kHz
