高精度ロードセル 9E01-L31
高精度ロードセル 9E01-L31
- 生産を終了しました
カタログ・取扱説明書・外形寸法図
ラインナップ
| 型名 | 定格容量（質量） | 商品コード | JANコード | 備考 |
|---|---|---|---|---|
| 9E01-L31-50N | 50N | AV9E01-L31-50N | 4981046116671 | 先端むき出し 受注生産品 |
| 9E01-L31-100N | 100N | AV9E01-L31-100N | 4981046116688 | 先端むき出し 受注生産品 |
| 9E01-L31-200N | 200N | AV9E01-L31-200N | 4981046116695 | 先端むき出し 受注生産品 |
| 9E01-L31-500N | 500N | AV9E01-L31-500N | 4981046116701 | 先端むき出し 受注生産品 |
| 9E01-L31-1KN | 1kN | AV9E01-L31-1KN | 4981046116718 | 先端むき出し 受注生産品 |
| 9E01-L31-2KN | 2kN | AV9E01-L31-2KN | 4981046116725 | 先端むき出し 受注生産品 |
| 9E01-L31-50NC | 50N | AV9E01-L31-50C | 4981046126380 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-100NC | 100N | AV9E01-L31-100C | 4981046126335 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-200NC | 200N | AV9E01-L31-200C | 4981046126359 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-500NC | 500N | AV9E01-L31-500C | 4981046126373 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-1KNC | 1kN | AV9E01-L31-1KC | 4981046126342 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-2KNC | 2kN | AV9E01-L31-2KC | 4981046126366 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-50N | |
| 定格容量（質量） | 50N |
|---|---|
| 商品コード | AV9E01-L31-50N |
| JANコード | 4981046116671 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L31-100N | |
| 定格容量（質量） | 100N |
|---|---|
| 商品コード | AV9E01-L31-100N |
| JANコード | 4981046116688 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L31-200N | |
| 定格容量（質量） | 200N |
|---|---|
| 商品コード | AV9E01-L31-200N |
| JANコード | 4981046116695 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L31-500N | |
| 定格容量（質量） | 500N |
|---|---|
| 商品コード | AV9E01-L31-500N |
| JANコード | 4981046116701 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L31-1KN | |
| 定格容量（質量） | 1kN |
|---|---|
| 商品コード | AV9E01-L31-1KN |
| JANコード | 4981046116718 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L31-2KN | |
| 定格容量（質量） | 2kN |
|---|---|
| 商品コード | AV9E01-L31-2KN |
| JANコード | 4981046116725 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L31-50NC | |
| 定格容量（質量） | 50N |
|---|---|
| 商品コード | AV9E01-L31-50C |
| JANコード | 4981046126380 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-100NC | |
| 定格容量（質量） | 100N |
|---|---|
| 商品コード | AV9E01-L31-100C |
| JANコード | 4981046126335 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-200NC | |
| 定格容量（質量） | 200N |
|---|---|
| 商品コード | AV9E01-L31-200C |
| JANコード | 4981046126359 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-500NC | |
| 定格容量（質量） | 500N |
|---|---|
| 商品コード | AV9E01-L31-500C |
| JANコード | 4981046126373 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-1KNC | |
| 定格容量（質量） | 1kN |
|---|---|
| 商品コード | AV9E01-L31-1KC |
| JANコード | 4981046126342 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L31-2KNC | |
| 定格容量（質量） | 2kN |
|---|---|
| 商品コード | AV9E01-L31-2KC |
| JANコード | 4981046126366 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
（※1）直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。
仕様
- 定格出力
- 3mV/V±1％
- 許容過負荷
- 150％RC
- 限界過負荷
- 200％RC
- 非直線性
- 0.05％RO
- ヒステリシス
- 0.05％RO
- 繰り返し性
- 0.03％RO
- 推奨印加電圧
- 12V以内
- 許容印加電圧
- 20V
- 入力抵抗
- 350Ω
- 出力抵抗
- 350Ω
- 温度補償範囲
- -10～60℃
- 許容温度範囲
- -30～80℃
- 零点の温度影響
- 0.005％RO/℃
- 出力の温度影響
- 0.005％/℃
- コネクタ・ケーブル
- 直出しケーブル 3m（Φ6mm、4芯シールド）、NDISコネクタ又は先端むき出し
- 材質
- アルミ
- 防塵・防水性
- -
- ケーブル色
- 赤：電源＋、青：電源－、白：出力＋、黒：出力－、黄：シールド
- 適合指令（RoHS2指令）
- 〇
- オプション
- 延長ケーブル

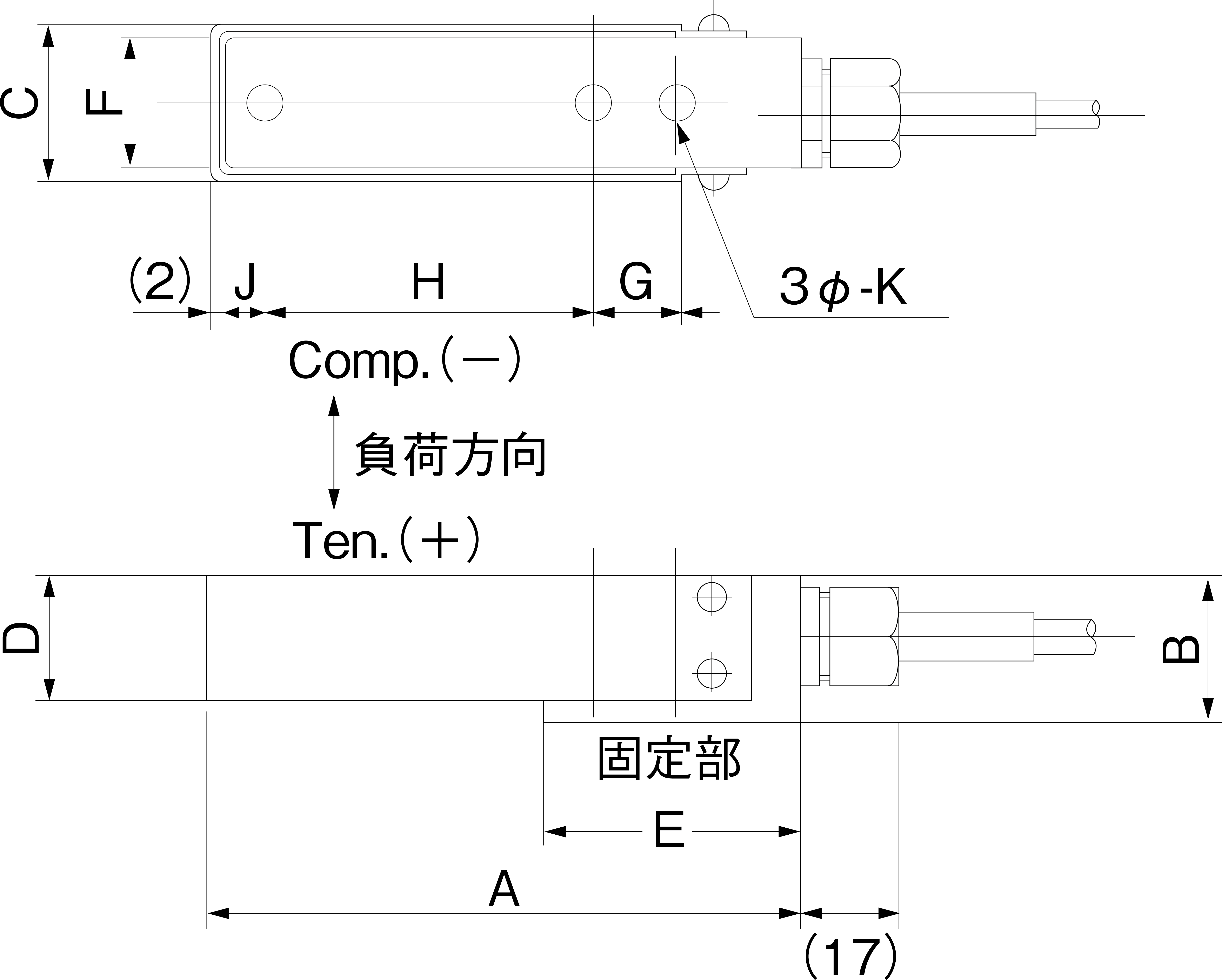

| 型名 | 定格容量 | A | B | C | D | E | F | G | H | J | K | 質量 | 固有振動数 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9E01-L31-50N、 9E01-L31-50NC |
50N | 107 | 25 | 29 | 23 | 48 | 25 | 15 | 60 | 8 | 6.5 | 0.3kg | 0.3kHz |
| 9E01-L31-100N、 9E01-L31-100NC |
100N | 107 | 25 | 29 | 23 | 48 | 25 | 15 | 60 | 8 | 6.5 | 0.3kg | 0.46kHz |
| 9E01-L31-200N、 9E01-L31-200NC |
200N | 107 | 25 | 29 | 23 | 48 | 25 | 15 | 60 | 8 | 6.5 | 0.3kg | 0.7kHz |
| 9E01-L31-500N、 9E01-L31-500NC |
500N | 107 | 25 | 29 | 23 | 48 | 25 | 15 | 60 | 8 | 6.5 | 0.3kg | 2.2kHz |
| 9E01-L31-1KN、 9E01-L31-1KNC |
1kN | 107 | 25 | 29 | 23 | 48 | 25 | 15 | 60 | 8 | 6.5 | 0.3kg | 3.4kHz |
| 9E01-L31-2KN、 9E01-L31-2KNC |
2kN | 167 | 35 | 39 | 33 | 82 | 35 | 45 | 83 | 15 | 13 | 0.7kg | 4.6kHz |
