特殊ロードセル　9E01-L23H

特殊ロードセル　9E01-L23H

  • 生産を終了しました
特殊ロードセル　9E01-L23H 画像
特殊ロードセル　9E01-L23H 画像
  • 受注生産品
  • ・引張・圧縮用ロードセル（両方向の検査データ添付）
  • ・高温・低温対応（-40～150℃）
  • ・オールステンレス製（SUS630）
  • ・取付の自由度が高く使い易い
  • ・耐偏芯特性と耐疲労特性に優れている
  • ・試験成績書添付
お問い合わせ

カタログ・取扱説明書・外形寸法図

ラインナップ

型名 定格容量（質量） 商品コード JANコード 備考
9E01-L23H-5KN 5kN AV9E01-L23H-5KN 4981046116619 先端むき出し
受注生産品
9E01-L23H-10KN 10kN AV9E01-L23H10KN 4981046116626 先端むき出し
受注生産品
9E01-L23H-20KN 20kN AV9E01-L23H20KN 4981046116633 先端むき出し
受注生産品
9E01-L23H-50KN 50kN AV9E01-L23H50KN 4981046116640 先端むき出し
受注生産品
9E01-L23H-100KN 100kN AV9E01L23H100KN 4981046116657 先端むき出し
受注生産品
9E01-L23H-200KN 200kN AV9E01L23H200KN 4981046116664 先端むき出し
受注生産品
9E01-L23H-5KNC 5kN AV9E01-L23H-5KC 4981046126212 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-10KNC 10kN AV9E01-L23H10KC 4981046126229 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-20KNC 20kN AV9E01-L23H20KC 4981046126236 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-50KNC 50kN AV9E01-L23H50KC 4981046126243 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-100KNC 100kN AV9E01L23H100KC 4981046126250 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-200KNC 200kN AV9E01L23H200KC 4981046126267 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-5KN
定格容量（質量） 5kN
商品コード AV9E01-L23H-5KN
JANコード 4981046116619
備考 先端むき出し
受注生産品
9E01-L23H-10KN
定格容量（質量） 10kN
商品コード AV9E01-L23H10KN
JANコード 4981046116626
備考 先端むき出し
受注生産品
9E01-L23H-20KN
定格容量（質量） 20kN
商品コード AV9E01-L23H20KN
JANコード 4981046116633
備考 先端むき出し
受注生産品
9E01-L23H-50KN
定格容量（質量） 50kN
商品コード AV9E01-L23H50KN
JANコード 4981046116640
備考 先端むき出し
受注生産品
9E01-L23H-100KN
定格容量（質量） 100kN
商品コード AV9E01L23H100KN
JANコード 4981046116657
備考 先端むき出し
受注生産品
9E01-L23H-200KN
定格容量（質量） 200kN
商品コード AV9E01L23H200KN
JANコード 4981046116664
備考 先端むき出し
受注生産品
9E01-L23H-5KNC
定格容量（質量） 5kN
商品コード AV9E01-L23H-5KC
JANコード 4981046126212
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-10KNC
定格容量（質量） 10kN
商品コード AV9E01-L23H10KC
JANコード 4981046126229
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-20KNC
定格容量（質量） 20kN
商品コード AV9E01-L23H20KC
JANコード 4981046126236
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-50KNC
定格容量（質量） 50kN
商品コード AV9E01-L23H50KC
JANコード 4981046126243
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-100KNC
定格容量（質量） 100kN
商品コード AV9E01L23H100KC
JANコード 4981046126250
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L23H-200KNC
定格容量（質量） 200kN
商品コード AV9E01L23H200KC
JANコード 4981046126267
備考 NDISコネクタ付き（※1）
受注生産品

（※1）直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。

仕様

定格出力
2mV/V±1％
許容過負荷
150％RC
限界過負荷
200％RC
非直線性
0.2％RO
ヒステリシス
0.2％RO
繰り返し性
0.1％RO
推奨印加電圧
10V以内
許容印加電圧
15V
入力抵抗
350Ω
出力抵抗
350Ω
温度補償範囲
-40～150℃
許容温度範囲
-40～180℃
零点の温度影響
0.02％RO/℃（20～150℃）
0.05％RO/℃（-40～20℃）
出力の温度影響
0.05％/℃
コネクタ・ケーブル
耐熱直出しケーブル 5m（Φ6mm、4芯シールド）、NDISコネクタ又は先端むき出し
材質
ステンレス
防塵・防水性
-
ケーブル色
赤：電源＋、青：電源－、白：出力＋、黒：出力－、黄：シールド
適合指令（RoHS2指令）
×
オプション
延長ケーブル

外形寸法図およびモデル別仕様

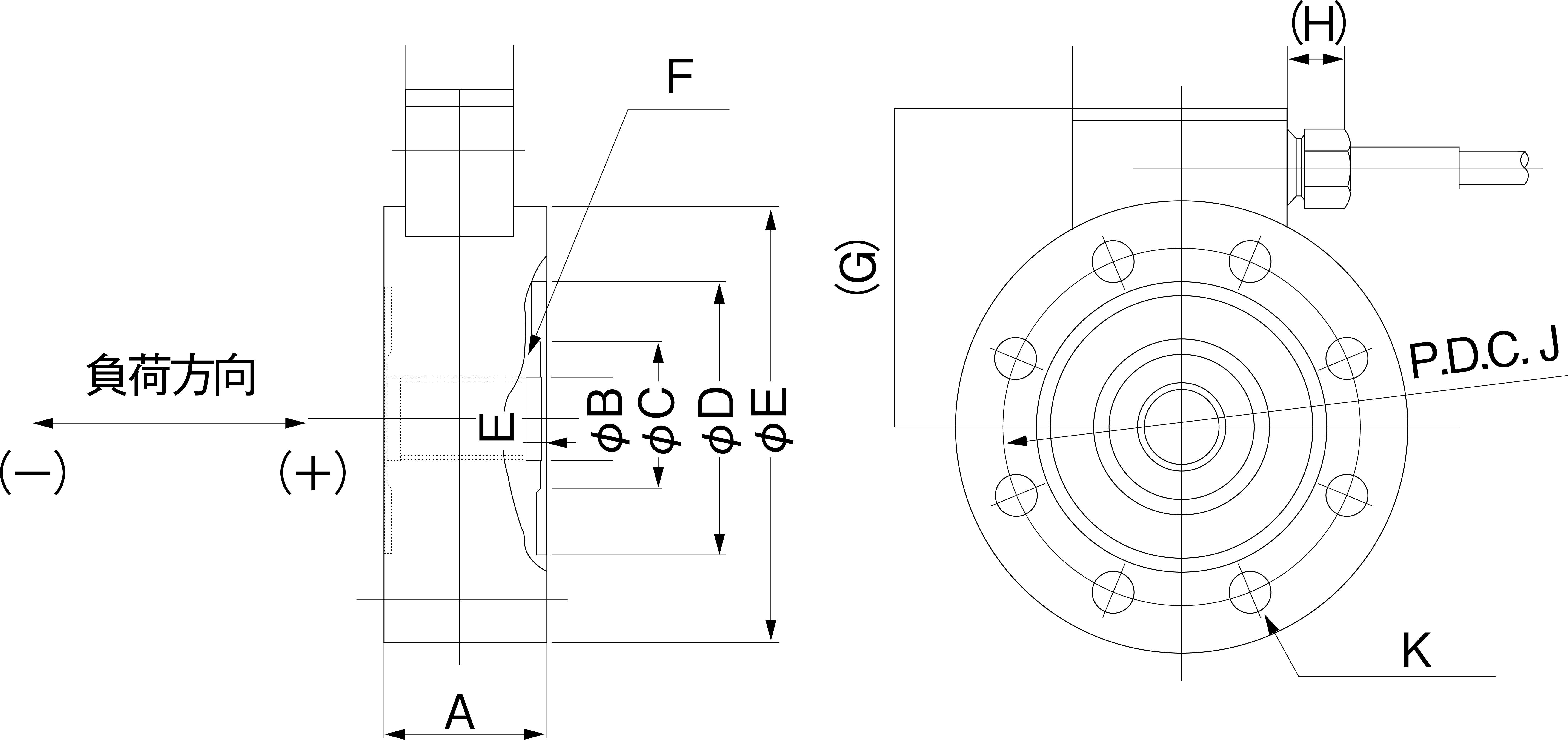

9E01-L23H外形寸法画像

型名 定格容量 A B C D E F G H J K 質量 固有振動数
9E01-L23H-5KN、
9E01-L23H-5KNC		 5kN 40 20 35 65 105 M18×1.5 77 17 85 8-φ9 2.2kg 3.5kHz
9E01-L23H-10KN、
9E01-L23H-10KNC		 10kN 40 20 35 65 105 M18×1.5 77 17 85 8-φ9 2.2kg 5kHz
9E01-L23H-20KN、
9E01-L23H-20KNC		 20kN 40 20 35 65 105 M18×1.5 77 17 85 8-φ9 2.2kg 7.6kHz
9E01-L23H-50KN、
9E01-L23H-50KNC		 50kN 50 26 40 74 120 M24×1.5 86 17 95 8-φ11 3.7kg 8.8kHz
9E01-L23H-100KN、
9E01-L23H-100KNC		 100kN 65 40 60 100 160 M36×2 108.5 17 130 8-φ18 8.5kg 7kHz
9E01-L23H-200KN、
9E01-L23H-200KNC		 200kN 80 55 80 140 220 M50×2 140.5 17 180 8-φ26 20kg 5.6kHz
