BCD出力標準装備・制御盤組み込みタイプ ウェイング・モジュール AD-4430B

BCD出力標準装備・制御盤組み込みタイプ ウェイング・モジュール AD-4430B

  • 振動の多い環境に強い

AD-4430Bは新開発のハイパフォーマンスデジタルフィルタ搭載で、振動の多い環境で使える小型ウェイングモジュールです。(制御盤への組み込みに最適なDINレール装着タイプ)
1000回/秒の高速サンプリングを実現。BCD出力標準装備で、最大1000回/秒で出力します。
ロードセルとの接続で、ロードセルケーブルの断線や誤配線のチェックが可能です。設置時や始業点検、定期点検で使用すると便利です。

またAD-4430Bはハイパフォーマンスデシタルフィルタ(振動除去機能)の他、平均化ホールド機能、コンパレータ 機能、高次式を使用した非直線補正機能、ゼロ付近検出機能、ゼロトラッキング機能、重力加速度補正機能を 搭載しています。

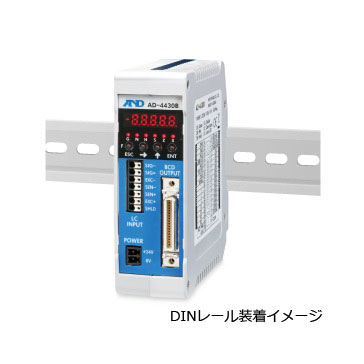

  • 制御盤への組み込みに最適なDINレール装着タイプ
  • 1000回/秒の高速サンプリング
  • 1000回/秒の高速BCD出力
  • 本体購入時は簡易取扱説明書のみ付属されます。詳しい取扱説明書はホームページからダウンロードしてください。

商品コード・JANコード

型名 商品コード JANコード
AD-4430B AD4430BJA 4981046618830
AD-4430B
商品コード AD4430BJA
JANコード 4981046618830

機能紹介動画

AD-4430Bは強力な振動除去フィルタ(HPDF)を搭載しており振動の多い環境で使えるウェイングモジュールです。
AD-4410を使用して撮影した動画ですがAD-4430Bでも同様に機能します。

ピークホールドを使用したチェッカーデモ

さまざまな大きさ、重さの移動してる対象物を設定を換えることなく毎回正しく計量します。

ピークホールドを使用したデモ

自力で移動している対象物の計量を行います、対象物の上に振動している物を載せていても計量可能です。

平均化ホールド効果を使用したデモ

移動により対象物が揺れていても、平均化ホールド機能を使用すれば計量安定までの時間が大幅に短縮します。

仕様

入力感度
0.15μV/d以上
ゼロ調整範囲
-35mV~+35mV(-7mV/V~+7mV/V)
ロードセル印加電圧
DC5V±5%、60mA / リモートセンシング機能付 / 350Ωロードセル4個まで接続可能
温度係数
ゼロ点±0.02μV/℃ Typ.、 ±0.1μV/℃ Max.
スパン±3ppm/℃ Typ.、 ±15ppm/℃ Max.
非直線性
0.005% of F.S.
最大計測電圧
35mV(7mV/V)
A/D変換方式
デルタシグマ方式
内部分解能
約16000000
最大表示分解能
99999d
サンプリング速度
1000回/sec
メイン表示部
赤色LED / 7セグメント5桁、文字高5.3mm / 正味または総重量(切替)
状態表示部
赤色LED 6個 / 総量、正味、ホールド、安定、ゼロ、選択機能動作中
標準外部入出力
BCD入出力(オープンコレクタ) 本体コネクタ形状:IEEE1284 ハーフピッチ(MDR)36Pメス
電源
DC24V 約6W
使用温度湿度
-10℃~50℃、85%RH以下(ただし結露しないこと)
外形寸法
35(W)×110(H)×101(D)mm

オプション

型名・商品コード 品名 JANコード
AX-PCX-10S36 端子台、寸法:約68(W)×30(H)×47(D)mm(突起部含む)、定格電圧50V、定格電流0.5A 4981046618847
AX-MDR-36-R MDR36極ライトアングルコネクタ 4981046618854
AX-KO4283-1.0-W MDR36ケーブル 両コネクタタイプ 4981046618861
AX-KO4283-1.0-S MDR36ケーブル コネクタ-バラ線タイプ 4981046618878
AX-PCX-10S36
品名 端子台、寸法:約68(W)×30(H)×47(D)mm(突起部含む)、定格電圧50V、定格電流0.5A
JANコード 4981046618847
AX-MDR-36-R
品名 MDR36極ライトアングルコネクタ
JANコード 4981046618854
AX-KO4283-1.0-W
品名 MDR36ケーブル 両コネクタタイプ
JANコード 4981046618861
AX-KO4283-1.0-S
品名 MDR36ケーブル コネクタ-バラ線タイプ
JANコード 4981046618878

AX-PCX-10S36

AX-MDR-36-R

AX-KO4283-1.0-W

AX-KO4283-1.0-S
