デジタルロードセル専用トラックスケールインジケータ AD-4351A / AD-4351B

デジタルロードセル専用トラックスケールインジケータ AD-4351A / AD-4351B

  • 販売を終了しました
  • 後継機種はAD-4353です
デジタルロードセル専用トラックスケールインジケータ AD-4351A / AD-4351B 画像

AD-4350A

デジタルロードセル専用トラックスケールインジケータ AD-4351A / AD-4351B 画像

AD-4350B

デジタルロードセル専用トラックスケールインジケータ AD-4351A / AD-4351B 画像
デジタルロードセル専用トラックスケールインジケータ AD-4351A / AD-4351B 画像

デジタルロードセル専用のトラックスケール指示計

  • JIS B7611-2(レベルH)

デジタルロードセルの出力は、ノイズに強いデジタル出力です。
ロードセルケーブルに入り込んだノイズの影響を受け難くなります。

ロードセルに異常をきたした場合、デジタルロードセル個々のデータからどのロードセルが異常かを簡単に特定することができます。

LCDディスプレイの下段にバランス、重心、定格に対する割合の3種類のグラフを表示することができ、デジタルロードセルの過負荷やアンバランスさが視覚的にわかり、偏過重の検出も可能です。

お問い合わせ

商品コード・JANコード

型名 商品コード JANコード
AD-4351A AD4351A 4981046618953
AD-4351B AD4351B 4981046618960
AD-4351A
商品コード AD4351A
JANコード 4981046618953
AD-4351B
商品コード AD4351B
JANコード 4981046618960

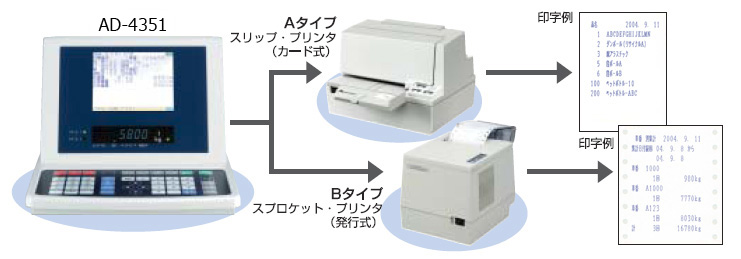

システムに合わせて最適な外部専用プリンタを選択できます

特長

正確・迅速な計量

最大表示分解能10000d（目量）

表示部

表示部はバックライト付きカラー液晶で、確認がより明確に。画面の表示色変更も可能。半減期：約75,000h

登録メモリ

・車番登録件数：4,000件
・名称登録件数：4,000件
・補正登録件数：1,000件（単価・水分・比重等）
・日計元帳件数：10,000件　など
登録は英字、数字、カナ、漢字入力が可能、漢字入力は単文節変換(7万2千語辞書搭載)対応

インタフェース（標準装備）

RS-232C、カレントループ出力、無電圧接点およびオープンコレクタ出力各3点

無分離式プリンタ

カード式(Aタイプ)と発行式(Bタイプ)を用意。本体と専用ケーブルで接続するだけ、メンテナンスも簡単

その他の機能

  • 最大3点のリニアライズ機能、スパン微調整機能、2スケール可能（オプションの増設による）
  • 機能的に分類、配置されたキイボードで、操作が簡単、迅速に行えます。車番号入力や項目登録、印字指令など様々な機能を有しています

仕様

デジタルロードセル印加電圧
DC8V±5％　300mA
デジタルロードセル入出力
RS-485
接続可能デジタルロードセル数
最大8個
最大表示分解能
10000d（目量）
表示部
5.7インチSTNカラー液晶（画面の表示色変更可能）
プリンタ部
AD-4351A カード式（スリップ・プリンタ）：オリジナル1枚＋コピー4枚
AD-4351B 発行式（スプロケット・プリンタ）：オリジナル1枚＋コピー2枚
電源
AC100V（50/60Hz） 約110VA（プリンタ含む）
使用温湿度範囲
-10℃～40℃ / 85％R.H.以下　（ただし結露しないこと）
外形寸法
280（W）×218（H）×370（D）mm
質量
AD-4351（インジケータ）：5.3kg
Aタイプ（スリップ）プリンタ：5kg
Bタイプ（スプロケット）プリンタ：3.1kg

オプション

型名・商品コード 品名 JANコード
AD4350-02 セントロニクス準拠（外部集計プリンタ用、ESC/P対応） 4981046618915
AD4350-04 RS-422/485インターフェイス（RS-422/485は内部設定切替による） 4981046618922
AD4350-07 リレー出力全14点（定格制御容量AC250V　3A、DC30V　5A：抵抗負荷。標準I/O+行き先出力8点） 4981046618939
AD4350-09 カレントループ入力（0～20mA）インターフェイス 4981046618946
AD4351-11 増設デジタルロードセルインターフェイス 4981046618977
AD4350-02
品名 セントロニクス準拠（外部集計プリンタ用、ESC/P対応）
JANコード 4981046618915
AD4350-04
品名 RS-422/485インターフェイス（RS-422/485は内部設定切替による）
JANコード 4981046618922
AD4350-07
品名 リレー出力全14点（定格制御容量AC250V　3A、DC30V　5A：抵抗負荷。標準I/O+行き先出力8点）
JANコード 4981046618939
AD4350-09
品名 カレントループ入力（0～20mA）インターフェイス
JANコード 4981046618946
AD4351-11
品名 増設デジタルロードセルインターフェイス
JANコード 4981046618977

（ご注意）AD-4350-09は最大2枚、それ以外は1枚のみ実装可能（オプションスロットは4スロット）
