ユニバーサル・プリンタ AD-8118C

ユニバーサル・プリンタ AD-8118C

外部表示器等(最大3台)接続可能、
データ出力機器4台(インジケータ等)接続可能(AD-8118C-02が必要)

  • 統計演算/カレンダー機能
    カレンダー時計及び累計メモリは内蔵電池により約10年保持
    コード別、入力チャンネル別の累計、統計演算
  • ランダム印字、ダンプ印字、インターバル印字、バッチ印字
  • すえ置き・パネルマウント共に可能
  • テンキーによる印字フォーマット変更機能
  • 多種製品に接続可能(天びん、台はかり、個数計、インジケータなど)
  • ドットインパクト方式
  • 入力はカレントループ(最長約100m)、もしくはRS-232C(最長約15m)
    接続機器にそれぞれの出力が必要

カタログ・取扱説明書・外形寸法図

標準価格・JANコード

型名 標準価格 商品コード JANコード
AD-8118C ¥105,000(税抜価格) AD8118C 4981046603652
AD-8118C
標準価格 ¥105,000(税抜価格)
商品コード AD8118C
JANコード 4981046603652

特長

AD-8118Cはインジケータ、はかり及び電子天びん等に接続するためのユニバーサルプリンタです。

印字方式はインパクト式ドットマトリクスを採用しており、印字された内容が見やすく、かつ記録されたものの長期保存を可能にしています。

本機にはカレント入力をそのまま出力する機能(CH1のみ)を搭載しており、外部表示器を3台接続することで外部表示器それぞれに総重量、正味、風袋値を表示させることができます。

さらにオプションのAD-8118C-02増設3CH入力ボードを装着することで本体と合わせ合計4台(インジケータ等)の入力データを取り込むことが可能になり、それぞれをチャンネル別に印字することができるようになります。

その他、本機テンキーを使いランダム印字モード、もしくはインターバル印字モード時の印字フォーマットの変更も可能です。新しく追加されたオプション(AD-8118C-10)の印字用紙自動巻き取り機は印字された用紙の整理を容易にします。

プリンタ本体サイズ、接続コネクタ、機能は、AD-8118A、AD-8118Bと同じですので、ファンクション設定を同じにするだけで入れ替えが可能です。

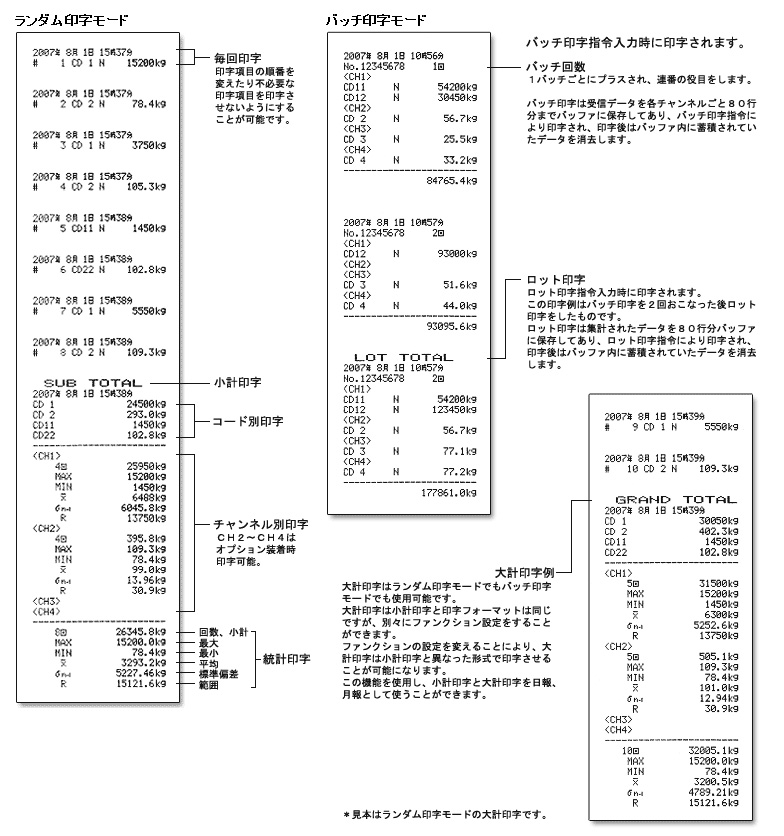

印字モードについて

  • ランダム印字
    • 受信したデータを受信ごとに印字します
    • 印字フォーマット変更可
  • ダンプ印字
    • 受信したデータをASCIIコードで印字します
  • インターバル印字
    • 設定した時間間隔で印字します
    • 印字フォーマット変更可
  • バッチ印字
    • 受信したデータを一時バッファ(チャンネルごとに最大80行分)に保存しておき、コントロールI/Oから[バッチ印字指令]が入力されたときに、バッファ内のデータをチャンネルごとにまとめて印字します
    • またチャンネルごとの合計をロット印字として印字します

仕様

方式
ドットインパクト方式
文字仕様
5×7ドット 約1.7(W)×2.6(H)mm
印字スピード
約1.7秒/行
印字文字数
24文字/行
電源
AC100~240V
外形寸法 / 質量
192(W)×192(D)×96(H)mm / 約2.0kg

オプション

型名 品名 標準価格 商品コード JANコード
AD-8118C-02 増設3ch入力ボード ¥45,000(税抜価格) AD8118C-02 4981046051484
AD-8118C-10 印字用紙自動巻き取り機 ¥85,000(税抜価格) AD8118C-10 4981046051491
AX-PP137-S プリンタ用紙(紙幅57.5mm)10巻セット ¥5,000(税抜価格) AX-PP137-S 4981046610766
AX-ERC-09-S インクリボン(黒)5個セット ¥6,800(税抜価格) AX-ERC-09-S 4981046610773
AD-8118C-02
品名 増設3ch入力ボード
標準価格 ¥45,000(税抜価格)
商品コード AD8118C-02
JANコード 4981046051484
AD-8118C-10
品名 印字用紙自動巻き取り機
標準価格 ¥85,000(税抜価格)
商品コード AD8118C-10
JANコード 4981046051491
AX-PP137-S
品名 プリンタ用紙(紙幅57.5mm)10巻セット
標準価格 ¥5,000(税抜価格)
商品コード AX-PP137-S
JANコード 4981046610766
AX-ERC-09-S
品名 インクリボン(黒)5個セット
標準価格 ¥6,800(税抜価格)
商品コード AX-ERC-09-S
JANコード 4981046610773
