重量品用ウェイトチェッカ 6401-25K

重量品用ウェイトチェッカ 6401-25K

カートン製品等の比較的大きい箱物の計量選別に最適

  • 計量範囲:20g~25kg、最大選別速度:70個/分(25K (E))/50個/分(25KL)、ベルト速度:11~43m/分
  • パスライン設計変更可能
  • 流れ方向設計変更可能
  • コンベア特殊設計可能
    設置スペース、製品に合った設計が可能
  • 集計機能
    総個数、過料数、軽量数、正量数等の集計表示とx-R管理図、ヒストグラム表示が可能
  • プリンタ(オプション)
    プリンタ取付けにより、集計表示を印刷することが可能
  • 塗装色変更可能

カタログ・外形寸法図

仕様

型名 6401-25K(E) (※1) 6401-25KL
計量範囲 20g~25kg 20g~25kg
選別精度(※2) ±5g ±5g
最大選別速度(※3) 70個/分 50個/分
最小表示 1g 1g
コンベアベルト幅 400mm 400mm
計量コンベア機長 600mm 800mm
対象計量品幅 50~400mm 50~400mm
対象計量品長さ 50~550mm 50~700mm
ベルト速度 11~43m/分 11~43m/分
本体重量 約100kg 約110kg
塗装色 ステンレス又は弊社標準色(※4) ステンレス又は弊社標準色(※4)
6401-25K(E) (※1)
計量範囲 20g~25kg
選別精度(※2) ±5g
最大選別速度(※3) 70個/分
最小表示 1g
コンベアベルト幅 400mm
計量コンベア機長 600mm
対象計量品幅 50~400mm
対象計量品長さ 50~550mm
ベルト速度 11~43m/分
本体重量 約100kg
塗装色 ステンレス又は弊社標準色(※4)
6401-25KL
計量範囲 20g~25kg
選別精度(※2) ±5g
最大選別速度(※3) 50個/分
最小表示 1g
コンベアベルト幅 400mm
計量コンベア機長 800mm
対象計量品幅 50~400mm
対象計量品長さ 50~700mm
ベルト速度 11~43m/分
本体重量 約110kg
塗装色 ステンレス又は弊社標準色(※4)

(※1)Eタイプは導入コンベアなし。
(※2)選別速度は流す製品、設置環境等により変わります。
(※3)製品の長さにより異なります。
(※4)弊社標準色は白塗装:T25-85A(旧:S4-383)となります。

選別機

計量品の重量や形状に応じて、様々なタイプの選別機がラインナップされております。

エアージェット式

エアージェット式 標準仕様

型名 A212(L)(W) A220(L)(W)
ベルト幅 120mm 200mm
コンベア長さ 300mm 350mm
選別段数 2又は3 2又は3
最大選別速度(※5) 220ケ/分 220ケ/分
電源 AC100V 50/60Hz AC100V 50/60Hz
重量 5kg 7kg
使用モータ 15W(25W) (※6) 15W(25W) (※6)
エア消費量 0.1Nℓ/1回 0.1Nℓ/1回
A212(L)(W)
ベルト幅 120mm
コンベア長さ 300mm
選別段数 2又は3
最大選別速度(※5) 220ケ/分
電源 AC100V 50/60Hz
重量 5kg
使用モータ 15W(25W) (※6)
エア消費量 0.1Nℓ/1回
A220(L)(W)
ベルト幅 200mm
コンベア長さ 350mm
選別段数 2又は3
最大選別速度(※5) 220ケ/分
電源 AC100V 50/60Hz
重量 7kg
使用モータ 15W(25W) (※6)
エア消費量 0.1Nℓ/1回

(※5)計量品の寸法、形状等の条件によって異なります。
(※6)( )内は6321タイプの場合

コンベアドロップ式

コンベアドロップ式 標準仕様

型名 CD212(W) CD220(W) CD225(W)
ベルト幅 120mm 200mm 250mm
コンベア長さ 300mm 350mm 350mm
排出ストローク 100mm 120mm 120mm
選別段数 2 2 2
最大選別速度(※5) 150ケ/分 150ケ/分 150ケ/分
電源 AC100V 50/60Hz AC100V 50/60Hz AC100V 50/60Hz
重量 6kg 8kg 10kg
使用モータ 15W(25W) (※6) 15W(25W) (※6) 15W(25W) (※6)
エア消費量 0.15Nℓ/1回 0.15Nℓ/1回 0.15Nℓ/1回
CD212(W)
ベルト幅 120mm
コンベア長さ 300mm
排出ストローク 100mm
選別段数 2
最大選別速度(※5) 150ケ/分
電源 AC100V 50/60Hz
重量 6kg
使用モータ 15W(25W) (※6)
エア消費量 0.15Nℓ/1回
CD220(W)
ベルト幅 200mm
コンベア長さ 350mm
排出ストローク 120mm
選別段数 2
最大選別速度(※5) 150ケ/分
電源 AC100V 50/60Hz
重量 8kg
使用モータ 15W(25W) (※6)
エア消費量 0.15Nℓ/1回
CD225(W)
ベルト幅 250mm
コンベア長さ 350mm
排出ストローク 120mm
選別段数 2
最大選別速度(※5) 150ケ/分
電源 AC100V 50/60Hz
重量 10kg
使用モータ 15W(25W) (※6)
エア消費量 0.15Nℓ/1回

(※5)計量品の寸法、形状等の条件によって異なります。
(※6)( )内は6321タイプの場合

フリッパ式

フリッパ式 標準仕様

型名 F312(W) F320(W) F325(W)
ベルト幅 120mm 200mm 250mm
コンベア長さ 400mm 580mm 680mm
選別段数 3 3 3
最大選別速度(※5) 150ケ/分 120ケ/分 120ケ/分
電源 AC100V 50/60Hz AC100V 50/60Hz AC100V 50/60Hz
重量 30kg 35kg 40kg
使用モータ 15W(25W)(※6) 15W(25W)(※6) 15W(25W)(※6)
エア消費量 0.15Nℓ/1回 0.15Nℓ/1回 0.15Nℓ/1回
F312(W)
ベルト幅 120mm
コンベア長さ 400mm
選別段数 3
最大選別速度(※5) 150ケ/分
電源 AC100V 50/60Hz
重量 30kg
使用モータ 15W(25W)(※6)
エア消費量 0.15Nℓ/1回
F320(W)
ベルト幅 200mm
コンベア長さ 580mm
選別段数 3
最大選別速度(※5) 120ケ/分
電源 AC100V 50/60Hz
重量 35kg
使用モータ 15W(25W)(※6)
エア消費量 0.15Nℓ/1回
F325(W)
ベルト幅 250mm
コンベア長さ 680mm
選別段数 3
最大選別速度(※5) 120ケ/分
電源 AC100V 50/60Hz
重量 40kg
使用モータ 15W(25W)(※6)
エア消費量 0.15Nℓ/1回

(※5)計量品の寸法、形状等の条件によって異なります。
(※6)( )内は6321タイプの場合

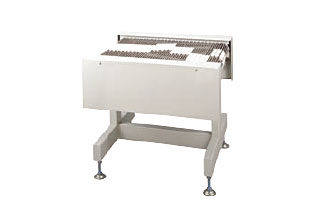

キャリア式

キャリア式 標準仕様

型名 C315(W) C215(W)
パレット幅 150mm 150mm
最大荷重 70g/cm 70g/cm
選別段数 3 2
最大選別速度(※5) 220ケ/分 300ケ/分
電源 AC100V 50/60Hz AC100V 50/60Hz
重量 80kg 80kg
使用モータ 200W 200W
エア消費量 0.04Nℓ/1回 0.04Nℓ/1回
C315(W)
パレット幅 150mm
最大荷重 70g/cm
選別段数 3
最大選別速度(※5) 220ケ/分
電源 AC100V 50/60Hz
重量 80kg
使用モータ 200W
エア消費量 0.04Nℓ/1回
C215(W)
パレット幅 150mm
最大荷重 70g/cm
選別段数 2
最大選別速度(※5) 300ケ/分
電源 AC100V 50/60Hz
重量 80kg
使用モータ 200W
エア消費量 0.04Nℓ/1回

(※5)計量品の寸法、形状等の条件によって異なります。

プッシャ式(ベルトタイプ)

プッシャ式(ローラータイプ)

プッシャ式(ベルトタイプ)/ プッシャ式(ローラータイプ) 標準仕様

型名 P212(W) P220(W) P250 P260
タイプ ベルトタイプ ベルトタイプ ローラータイプ ローラータイプ
ベルト幅 120mm 200mm 500mm 600mm
選別段数 2 2 2 2
最大選別速度(※5) 220ケ/分 220ケ/分 70ケ/分 50ケ/分
電源 AC100V 50/60Hz AC100V 50/60Hz AC100V 1Φ AC100V 1Φ
重量 5kg 7kg 150kg 170kg
使用モータ 15W(25W) (※6) 15W(25W) (※6) 200W 200W
エア消費量 0.6Nℓ/1回 1.2Nℓ/1回 7.0Nℓ/1回 17.0Nℓ/1回
P212(W)
タイプ ベルトタイプ
ベルト幅 120mm
選別段数 2
最大選別速度(※5) 220ケ/分
電源 AC100V 50/60Hz
重量 5kg
使用モータ 15W(25W) (※6)
エア消費量 0.6Nℓ/1回
P220(W)
タイプ ベルトタイプ
ベルト幅 200mm
選別段数 2
最大選別速度(※5) 220ケ/分
電源 AC100V 50/60Hz
重量 7kg
使用モータ 15W(25W) (※6)
エア消費量 1.2Nℓ/1回
P250
タイプ ローラータイプ
ベルト幅 500mm
選別段数 2
最大選別速度(※5) 70ケ/分
電源 AC100V 1Φ
重量 150kg
使用モータ 200W
エア消費量 7.0Nℓ/1回
P260
タイプ ローラータイプ
ベルト幅 600mm
選別段数 2
最大選別速度(※5) 50ケ/分
電源 AC100V 1Φ
重量 170kg
使用モータ 200W
エア消費量 17.0Nℓ/1回

(※5)計量品の寸法、形状等の条件によって異なります。
(※6)( )内は6321タイプの場合
