特殊ロードセル 9E01-L9
特殊ロードセル 9E01-L9
- 生産を終了しました
- 受注生産品
- 特注対応品
- ・圧縮用ロードセル
- ・高容量、汎用形センターホールロードセル
- ・ボルト・ワイヤーロープ等の張力測定に最適
- ・球座を内蔵したアンカーボルト用も製作可能
- ・試験成績書添付
カタログ・取扱説明書・外形寸法図
ラインナップ
| 型名 | 定格容量（質量） | 商品コード | JANコード | 備考 |
|---|---|---|---|---|
| 9E01-L9-10KN | 10kN | AV9E01-L9-10KN | 4981046115865 | 受注生産品 |
| 9E01-L9-20KN | 20kN | AV9E01-L9-20KN | 4981046115872 | 受注生産品 |
| 9E01-L9-50KN | 50kN | AV9E01-L9-50KN | 4981046115889 | 受注生産品 |
| 9E01-L9-100KN | 100kN | AV9E01-L9-100KN | 4981046115896 | 受注生産品 |
| 9E01-L9-200KN | 200kN | AV9E01-L9-200KN | 4981046115902 | 受注生産品 |
| 9E01-L9-500KN | 500kN | AV9E01-L9-500KN | 4981046115919 | 特注対応品（※1） |
| 9E01-L9-1MN | 1MN | AV9E01-L9-1MN | 4981046115926 | 特注対応品（※1） |
| 9E01-L9-10KN | |
| 定格容量（質量） | 10kN |
|---|---|
| 商品コード | AV9E01-L9-10KN |
| JANコード | 4981046115865 |
| 備考 | 受注生産品 |
| 9E01-L9-20KN | |
| 定格容量（質量） | 20kN |
|---|---|
| 商品コード | AV9E01-L9-20KN |
| JANコード | 4981046115872 |
| 備考 | 受注生産品 |
| 9E01-L9-50KN | |
| 定格容量（質量） | 50kN |
|---|---|
| 商品コード | AV9E01-L9-50KN |
| JANコード | 4981046115889 |
| 備考 | 受注生産品 |
| 9E01-L9-100KN | |
| 定格容量（質量） | 100kN |
|---|---|
| 商品コード | AV9E01-L9-100KN |
| JANコード | 4981046115896 |
| 備考 | 受注生産品 |
| 9E01-L9-200KN | |
| 定格容量（質量） | 200kN |
|---|---|
| 商品コード | AV9E01-L9-200KN |
| JANコード | 4981046115902 |
| 備考 | 受注生産品 |
| 9E01-L9-500KN | |
| 定格容量（質量） | 500kN |
|---|---|
| 商品コード | AV9E01-L9-500KN |
| JANコード | 4981046115919 |
| 備考 | 特注対応品（※1） |
| 9E01-L9-1MN | |
| 定格容量（質量） | 1MN |
|---|---|
| 商品コード | AV9E01-L9-1MN |
| JANコード | 4981046115926 |
| 備考 | 特注対応品（※1） |
（※1）別途お見積りをさせていただきます。
仕様
- 定格出力
- 1.5mV/V±1％
- 許容過負荷
- 150％RC
- 限界過負荷
- 200％RC
- 非直線性
- 0.2％RO
- ヒステリシス
- 0.2％RO
- 繰り返し性
- 0.1％RO
- 推奨印加電圧
- 12V以内
- 許容印加電圧
- 20V
- 入力抵抗
- 350Ω
- 出力抵抗
- 350Ω
- 温度補償範囲
- -10～60℃
- 許容温度範囲
- -30～80℃
- 零点の温度影響
- 0.01％RO/℃
- 出力の温度影響
- 0.01％/℃
- コネクタ・ケーブル
- コネクタ：レセプタクル（PRC03-21A10-7F）
- 材質
- 鉄
- 防塵・防水性
- -
- ケーブル色
- 赤：電源＋、青：電源－、白：出力＋、黒：出力－、シールド
- 適合指令（RoHS2指令）
- 〇
- オプション
- 延長ケーブル

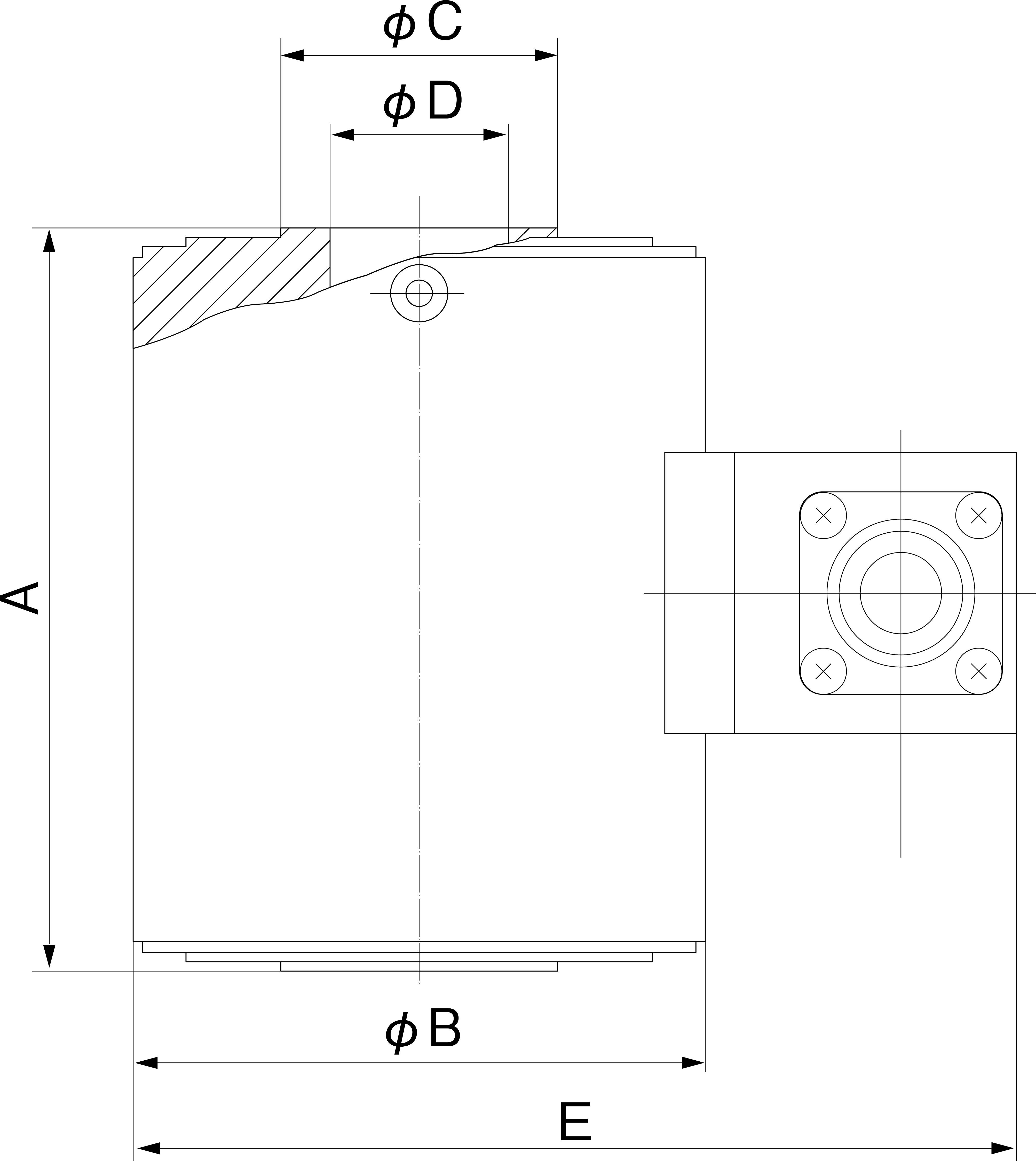

外形寸法図およびモデル別仕様
| 型名 | 定格容量 | A | B | C | D | E | 質量 | 固有振動数 |
|---|---|---|---|---|---|---|---|---|
| 9E01-L9-10KN | 10kN | 65 | 40 | 14 | 10 | 73 | 0.8kg | 4.4kHz |
| 9E01-L9-20KN | 20kN | 75 | 50 | 20 | 15 | 83 | 0.8kg | 6.3kHz |
| 9E01-L9-50KN | 50kN | 80 | 60 | 28 | 20 | 93 | 1.1kg | 8.2kHz |
| 9E01-L9-100KN | 100kN | 100 | 65 | 38 | 25 | 98 | 1.6kg | 8.3kHz |
| 9E01-L9-200KN | 200kN | 130 | 80 | 52 | 35 | 113 | 3.0kg | 7.0kHz |
| 9E01-L9-500KN | 500kN | 180 | 120 | 86 | 60 | 153 | 10kg | 8.1kHz |
| 9E01-L9-1MN | 1MN | 240 | 150 | 118 | 80 | 183 | 18kg | 5.2kHz |
