汎用ロードセル 9E01-L8

汎用ロードセル 9E01-L8

  • 受注生産品
  • 引張・圧縮用ロードセル(両方向の検査データ添付)
  • 剪断形・薄型気密構造
  • 取付けの自由度が高い(ネジ部/フランジ部固定)
  • 主な用途:材料試験機などの検出器として最適
  • 試験成績書添付

カタログ・取扱説明書・外形寸法図

ラインナップ

型名 定格容量(質量) 商品コード JANコード 備考
9E01-L8-1KN 1kN AV9E01-L8-1KN 4981046115780 受注生産品
9E01-L8-2KN 2kN AV9E01-L8-2KN 4981046115797 受注生産品
9E01-L8-5KN 5kN AV9E01-L8-5KN 4981046115803 受注生産品
9E01-L8-10KN 10kN AV9E01-L8-10KN 4981046115810 受注生産品
9E01-L8-20KN 20kN AV9E01-L8-20KN 4981046115827 受注生産品
9E01-L8-50KN 50kN AV9E01-L8-50KN 4981046115834 受注生産品
9E01-L8-100KN 100KN AV9E01-L8-100KN 4981046115841 受注生産品
9E01-L8-200KN 200kN AV9E01-L8-200KN 4981046115858 受注生産品
9E01-L8-1KN
定格容量(質量) 1kN
商品コード AV9E01-L8-1KN
JANコード 4981046115780
備考 受注生産品
9E01-L8-2KN
定格容量(質量) 2kN
商品コード AV9E01-L8-2KN
JANコード 4981046115797
備考 受注生産品
9E01-L8-5KN
定格容量(質量) 5kN
商品コード AV9E01-L8-5KN
JANコード 4981046115803
備考 受注生産品
9E01-L8-10KN
定格容量(質量) 10kN
商品コード AV9E01-L8-10KN
JANコード 4981046115810
備考 受注生産品
9E01-L8-20KN
定格容量(質量) 20kN
商品コード AV9E01-L8-20KN
JANコード 4981046115827
備考 受注生産品
9E01-L8-50KN
定格容量(質量) 50kN
商品コード AV9E01-L8-50KN
JANコード 4981046115834
備考 受注生産品
9E01-L8-100KN
定格容量(質量) 100KN
商品コード AV9E01-L8-100KN
JANコード 4981046115841
備考 受注生産品
9E01-L8-200KN
定格容量(質量) 200kN
商品コード AV9E01-L8-200KN
JANコード 4981046115858
備考 受注生産品

仕様

定格出力
0.75mV/V±1%(1kN)
1.0mV/V±1%(2kN)
1.5mV/V±1%(5kN~200kN)
許容過負荷
150%RC
限界過負荷
200%RC
非直線性
0.15%RO
ヒステリシス
0.15%RO
繰り返し性
0.1%RO
推奨印加電圧
12V以内
許容印加電圧
20V
入力抵抗
350Ω
出力抵抗
350Ω
温度補償範囲
-10~60℃
許容温度範囲
-30~80℃
零点の温度影響
0.01%RO/℃(1kN、2kN)
0.005%RO/℃(5kN~200kN)
出力の温度影響
0.01%/℃
コネクタ・ケーブル
コネクタ:レセプタクル(PRC03-21A10-7F)
材質
防塵・防水性
-
ケーブル色
赤:電源+、青:電源-、白:出力+、黒:出力-、シールド
付属品
中継ケーブル L-A-5(5m、φ8mm、4芯シールド)
適合指令(RoHS2指令)
オプション
延長ケーブル、ロードボタン、取付台座、自由金具、荷重受座、回転アタッチメント、ロットエンド
-
-

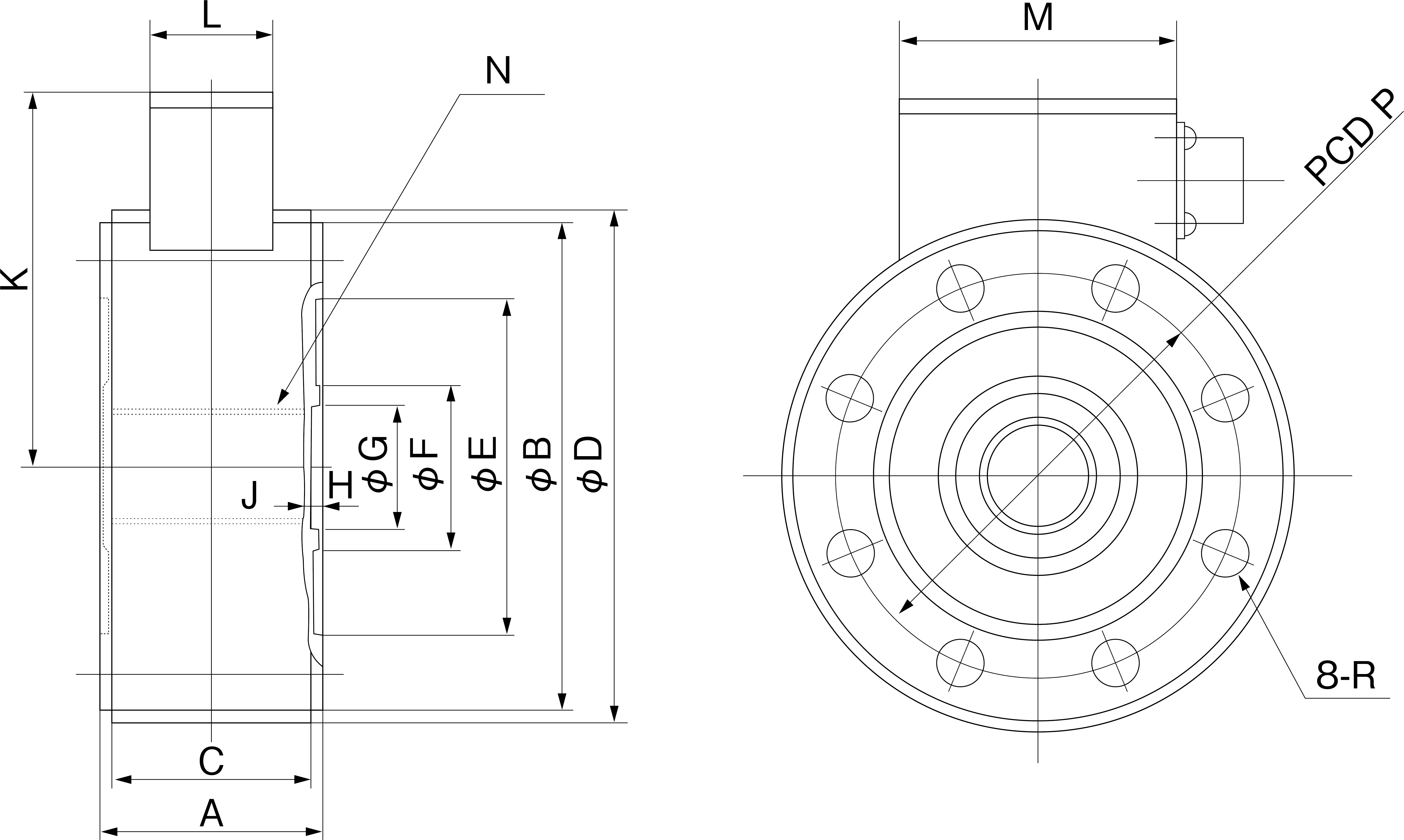

外形寸法図およびモデル別仕様

9E01-L8外形寸法画像

型名 定格容量 A B C D E F G(※1) H J K L M N P R 質量 固有振動数
9E01-L8-1KN 1kN 25 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 0.6kg 6.5kHz
9E01-L8-2KN 2kN 25 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 0.6kg 8.0kHz
9E01-L8-5KN 5kN 25 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 0.6kg 11kHz
9E01-L8-10KN 10kN 25 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 0.6kg 16kHz
9E01-L8-20KN 20kN 30 65 22 70 41 18 14 0.5 2 55 22 50 M12×1 52 6.5 0.7kg 21kHz
9E01-L8-50KN 50kN 30 88 27 92 60 30 22 1.0 2 67 22 50 M20×1.5 74 9 1.1kg 18kHz
9E01-L8-100KN 100kN 34 117 31 121 82 46 34 1.0 2 81 22 50 M32×2 100 11 2.2kg 16kHz
9E01-L8-200KN(※2) 200kN 50 166 116 60 44 1.0 2 117 40 70 M40×2 142 17 6kg 12kHz

(※1)Gの公差寸法は”H7″となります。
(※2)9E01-L8-200KNはカバーがありません。本体に中継ボックスが付いています。

アクセサリ

アクセサリ適合表

適合機種 定格容量 取付台座型名 自由金具型名 荷重受座型名 ロードボタン型名 回転アタッチメント型名 ロッドエンド型名
9E01-L8 1kN~10kN TCE-65 THA-1(受注生産品) TKA-2 TBC-12 TGC-12(受注生産品) TEC-12(受注生産品)(取り付け台座使用時) TEA-12(回転アタッチメント使用時)
20kN TCE-65 THA-2(受注生産品) TKA-2 TBC-12 TGD-12(受注生産品) TEC-12(受注生産品)(取り付け台座使用時) TEA-16(回転アタッチメント使用時)
50kN TCE-88 THA-5(受注生産品) TKA-5 TBC-20 TGC-20(受注生産品) TEB-20(受注生産品)(取り付け台座使用時) TEA-24(回転アタッチメント使用時)
100kN TCE-117 THA-10(受注生産品) TKA-10 TBC-32(受注生産品) TGC-32(受注生産品) TEB-32(特注対応品)(取り付け台座使用時) TEA-39(特注対応品)(回転アタッチメント使用時)
200kN TCE-166 THA-20(受注生産品) TKA-20(受注生産品) TBC-40 TGA-40(受注生産品) TEE-40(特注対応品)(取り付け台座使用時) TEA-50(特注対応品)(回転アタッチメント使用時)
