高精度ロードセル 9E01-L35

高精度ロードセル 9E01-L35

  • 受注生産品
  • 引張・圧縮用ロードセル(両方向の検査データ添付)
  • 不活性ガス封入、 完全密閉構造
  • 耐環境性が優れた金属ベローズ装着
  • 試験成績書添付

カタログ・取扱説明書・外形寸法図

ラインナップ

型名 定格容量(質量) 商品コード JANコード 備考
9E01-L35-20N 20N AV9E01-L35-20N 4981046116800 先端むき出し
受注生産品
9E01-L35-50N 50N AV9E01-L35-50N 4981046116817 先端むき出し
受注生産品
9E01-L35-100N 100N AV9E01-L35-100N 4981046116824 先端むき出し
受注生産品
9E01-L35-200N 200N AV9E01-L35-200N 4981046116831 先端むき出し
受注生産品
9E01-L35-500N 500N AV9E01-L35-500N 4981046116848 先端むき出し
受注生産品
9E01-L35-1KN 1kN AV9E01-L35-1KN 4981046116855 先端むき出し
受注生産品
9E01-L35-2KN 2kN AV9E01-L35-2KN 4981046116862 先端むき出し
受注生産品
9E01-L35-20NC 20N AV9E01-L35-20C 4981046126496 NDISコネクタ付き(※1)
受注生産品
9E01-L35-50NC 50N AV9E01-L35-50C 4981046126526 NDISコネクタ付き(※1)
受注生産品
9E01-L35-100NC 100N AV9E01-L35-100C 4981046126465 NDISコネクタ付き(※1)
受注生産品
9E01-L35-200NC 200N AV9E01-L35-200C 4981046126489 NDISコネクタ付き(※1)
受注生産品
9E01-L35-500NC 500N AV9E01-L35-500C 4981046126519 NDISコネクタ付き(※1)
受注生産品
9E01-L35-1KNC 1kN AV9E01-L35-1KC 4981046126472 NDISコネクタ付き(※1)
受注生産品
9E01-L35-2KNC 2kN AV9E01-L35-2KC 4981046126502 NDISコネクタ付き(※1)
受注生産品
9E01-L35-20N
定格容量(質量) 20N
商品コード AV9E01-L35-20N
JANコード 4981046116800
備考 先端むき出し
受注生産品
9E01-L35-50N
定格容量(質量) 50N
商品コード AV9E01-L35-50N
JANコード 4981046116817
備考 先端むき出し
受注生産品
9E01-L35-100N
定格容量(質量) 100N
商品コード AV9E01-L35-100N
JANコード 4981046116824
備考 先端むき出し
受注生産品
9E01-L35-200N
定格容量(質量) 200N
商品コード AV9E01-L35-200N
JANコード 4981046116831
備考 先端むき出し
受注生産品
9E01-L35-500N
定格容量(質量) 500N
商品コード AV9E01-L35-500N
JANコード 4981046116848
備考 先端むき出し
受注生産品
9E01-L35-1KN
定格容量(質量) 1kN
商品コード AV9E01-L35-1KN
JANコード 4981046116855
備考 先端むき出し
受注生産品
9E01-L35-2KN
定格容量(質量) 2kN
商品コード AV9E01-L35-2KN
JANコード 4981046116862
備考 先端むき出し
受注生産品
9E01-L35-20NC
定格容量(質量) 20N
商品コード AV9E01-L35-20C
JANコード 4981046126496
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L35-50NC
定格容量(質量) 50N
商品コード AV9E01-L35-50C
JANコード 4981046126526
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L35-100NC
定格容量(質量) 100N
商品コード AV9E01-L35-100C
JANコード 4981046126465
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L35-200NC
定格容量(質量) 200N
商品コード AV9E01-L35-200C
JANコード 4981046126489
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L35-500NC
定格容量(質量) 500N
商品コード AV9E01-L35-500C
JANコード 4981046126519
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L35-1KNC
定格容量(質量) 1kN
商品コード AV9E01-L35-1KC
JANコード 4981046126472
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L35-2KNC
定格容量(質量) 2kN
商品コード AV9E01-L35-2KC
JANコード 4981046126502
備考 NDISコネクタ付き(※1)
受注生産品

(※1)直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。

仕様

定格出力
2mV/V±0.2%
許容過負荷
150%RC
限界過負荷
200%RC
非直線性
0.015%RO
ヒステリシス
0.015%RO
繰り返し性
0.01%RO
推奨印加電圧
12V以内
許容印加電圧
20V
入力抵抗
350Ω
出力抵抗
350Ω
温度補償範囲
-10~60℃
許容温度範囲
-30~80℃
零点の温度影響
0.002%RO/℃
出力の温度影響
0.0015%/℃
コネクタ・ケーブル
直出しケーブル 5m(Φ6mm、4芯シールド)、NDISコネクタ又は先端むき出し
材質
アルミ
防塵・防水性
-
ケーブル色
赤:電源+、青:電源-、白:出力+、黒:出力-、黄:シールド
適合指令(RoHS2指令)
オプション
延長ケーブル

外形寸法図およびモデル別仕様

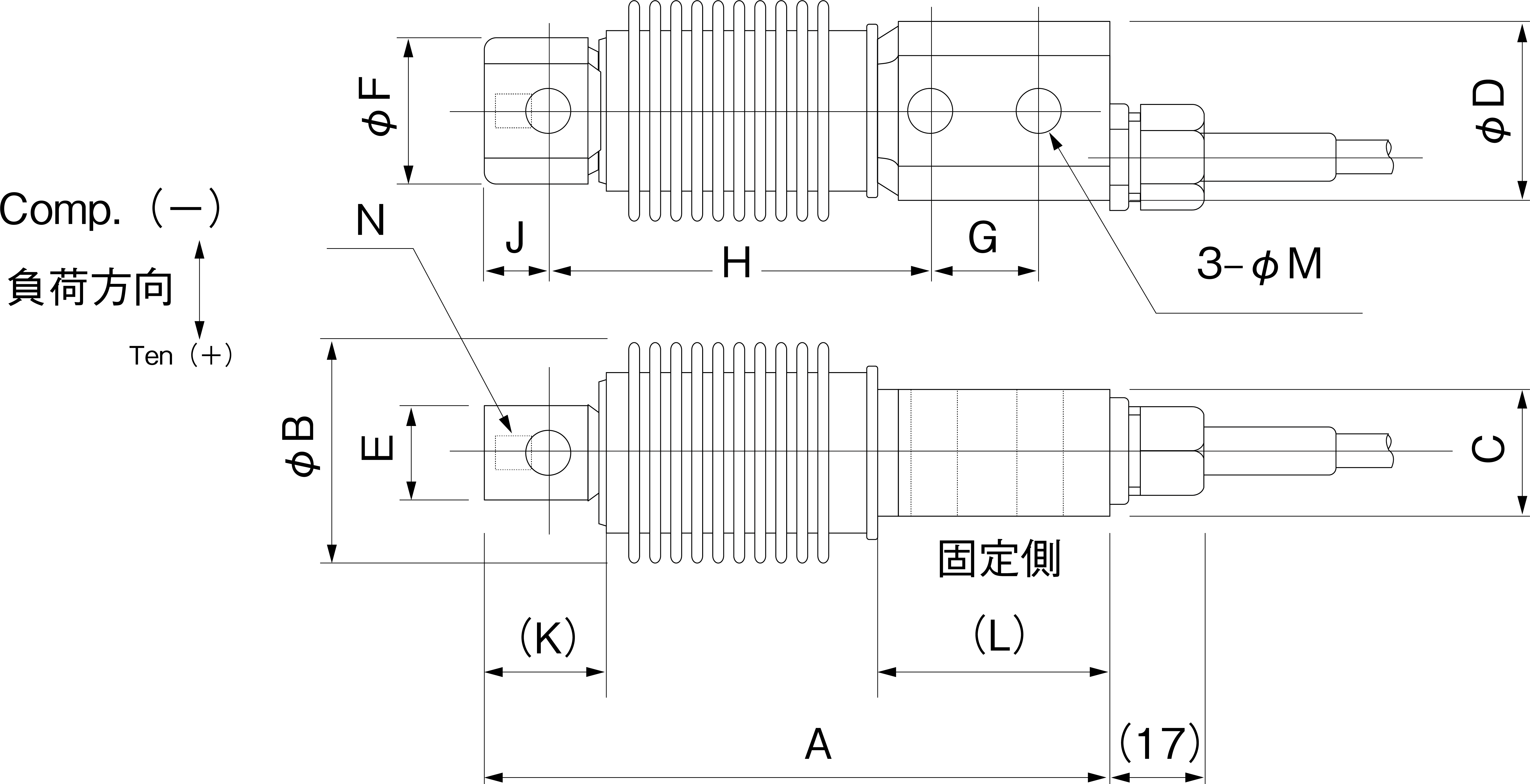

9E01-L35外形寸法画像

型名 定格容量 A B C D E F G H J K L M N 質量 固有振動数
9E01-L35-20N、
9E01-L35-20NC
20N 118 43 24 32 20 27 20 72 12 22 44 8.5 M8 0.25kg 0.2kHz
9E01-L35-50N、
9E01-L35-50NC
50N 118 43 24 32 20 27 20 72 12 22 44 8.5 M8 0.25kg 0.3kHz
9E01-L35-100N、
9E01-L35-100NC
100N 118 43 24 32 20 27 20 72 12 22 44 8.5 M8 0.25kg 0.5kHz
9E01-L35-200N、
9E01-L35-200NC
200N 118 43 24 32 20 27 20 72 12 22 44 8.5 M8 0.25kg 0.8kHz
9E01-L35-500N、
9E01-L35-500NC
500N 118 43 24 32 20 27 20 72 12 22 44 8.5 M8 0.25kg 1.4kHz
9E01-L35-1KN、
9E01-L35-1KNC
1kN 118 43 24 32 20 27 20 72 12 22 44 8.5 M8 0.25kg 2.6kHz
9E01-L35-2KN、
9E01-L35-2KNC
2kN 155 53 28 42.5 25 36 30 90 17.5 32.5 62.5 13 M10 0.48kg 2.2kHz
