高精度ロードセル　9E01-L33

高精度ロードセル　9E01-L33

  • 生産を終了しました
高精度ロードセル　9E01-L33 画像
高精度ロードセル　9E01-L33 画像
  • 受注生産品
  • ・引張用ロードセル
  • ・特殊防湿処理により高安定性を確保
  • ・用途：ホッパー＆パッカー計量器・試験機・産業機械等
  • ・試験成績書添付
お問い合わせ

カタログ・取扱説明書・外形寸法図

ラインナップ

型名 定格容量（質量） 商品コード JANコード 備考
9E01-L33-200N 200N AV9E01-L33-500N 4981046116732 先端むき出し
受注生産品
9E01-L33-500N 500N AV9E01-L33-200N 4981046116749 先端むき出し
受注生産品
9E01-L33-1KN 1kN AV9E01-L33-1KN 4981046116756 先端むき出し
受注生産品
9E01-L33-2KN 2kN AV9E01-L33-2KN 4981046116763 先端むき出し
受注生産品
9E01-L33-5KN 5kN AV9E01-L33-5KN 4981046116770 先端むき出し
受注生産品
9E01-L33-10KN 10kN AV9E01-L33-10KN 4981046116787 先端むき出し
受注生産品
9E01-L33-20KN 20kN AV9E01-L33-20KN 4981046116794 先端むき出し
受注生産品
9E01-L33-200NC※1 200N AV9E01-L33-200C 4981046126410 NDISコネクタ付き（※1）
受注生産品
9E01-L33-500NC※1 500N AV9E01-L33-500C 4981046126441 NDISコネクタ付き（※1）
受注生産品
9E01-L33-1KNC※1 1kN AV9E01-L33-1KC 4981046126403 NDISコネクタ付き（※1）
受注生産品
9E01-L33-2KNC※1 2kN AV9E01-L33-2KC 4981046126434 NDISコネクタ付き（※1）
受注生産品
9E01-L33-5KNC※1 5kN AV9E01-L33-5KC 4981046126458 NDISコネクタ付き（※1）
受注生産品
9E01-L33-10KNC※1 10kN AV9E01-L33-10KC 4981046126397 NDISコネクタ付き（※1）
受注生産品
9E01-L33-20KNC※1 20kN AV9E01-L33-20KC 4981046126427 NDISコネクタ付き（※1）
受注生産品
9E01-L33-200N
定格容量（質量） 200N
商品コード AV9E01-L33-500N
JANコード 4981046116732
備考 先端むき出し
受注生産品
9E01-L33-500N
定格容量（質量） 500N
商品コード AV9E01-L33-200N
JANコード 4981046116749
備考 先端むき出し
受注生産品
9E01-L33-1KN
定格容量（質量） 1kN
商品コード AV9E01-L33-1KN
JANコード 4981046116756
備考 先端むき出し
受注生産品
9E01-L33-2KN
定格容量（質量） 2kN
商品コード AV9E01-L33-2KN
JANコード 4981046116763
備考 先端むき出し
受注生産品
9E01-L33-5KN
定格容量（質量） 5kN
商品コード AV9E01-L33-5KN
JANコード 4981046116770
備考 先端むき出し
受注生産品
9E01-L33-10KN
定格容量（質量） 10kN
商品コード AV9E01-L33-10KN
JANコード 4981046116787
備考 先端むき出し
受注生産品
9E01-L33-20KN
定格容量（質量） 20kN
商品コード AV9E01-L33-20KN
JANコード 4981046116794
備考 先端むき出し
受注生産品
9E01-L33-200NC※1
定格容量（質量） 200N
商品コード AV9E01-L33-200C
JANコード 4981046126410
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L33-500NC※1
定格容量（質量） 500N
商品コード AV9E01-L33-500C
JANコード 4981046126441
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L33-1KNC※1
定格容量（質量） 1kN
商品コード AV9E01-L33-1KC
JANコード 4981046126403
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L33-2KNC※1
定格容量（質量） 2kN
商品コード AV9E01-L33-2KC
JANコード 4981046126434
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L33-5KNC※1
定格容量（質量） 5kN
商品コード AV9E01-L33-5KC
JANコード 4981046126458
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L33-10KNC※1
定格容量（質量） 10kN
商品コード AV9E01-L33-10KC
JANコード 4981046126397
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L33-20KNC※1
定格容量（質量） 20kN
商品コード AV9E01-L33-20KC
JANコード 4981046126427
備考 NDISコネクタ付き（※1）
受注生産品

（※1）直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。

仕様

定格出力
3mV/V±1％
許容過負荷
150％RC
限界過負荷
200％RC
非直線性
0.02％RO
ヒステリシス
0.02％RO
繰り返し性
0.01％RO
推奨印加電圧
12V以内
許容印加電圧
20V
入力抵抗
350Ω
出力抵抗
350Ω
温度補償範囲
-10～60℃
許容温度範囲
-30～80℃
零点の温度影響
0.002％RO/℃
出力の温度影響
0.002％/℃
コネクタ・ケーブル
直出しケーブル 5m（Φ6mm、4芯シールド）、NDISコネクタ又は先端むき出し
材質
鉄、アルミ
防塵・防水性
-
ケーブル色
赤：電源＋、青：電源－、白：出力＋、黒：出力－、黄：シールド
適合指令（RoHS2指令）
〇
オプション
延長ケーブル、回転アタッチメント、ロットエンド

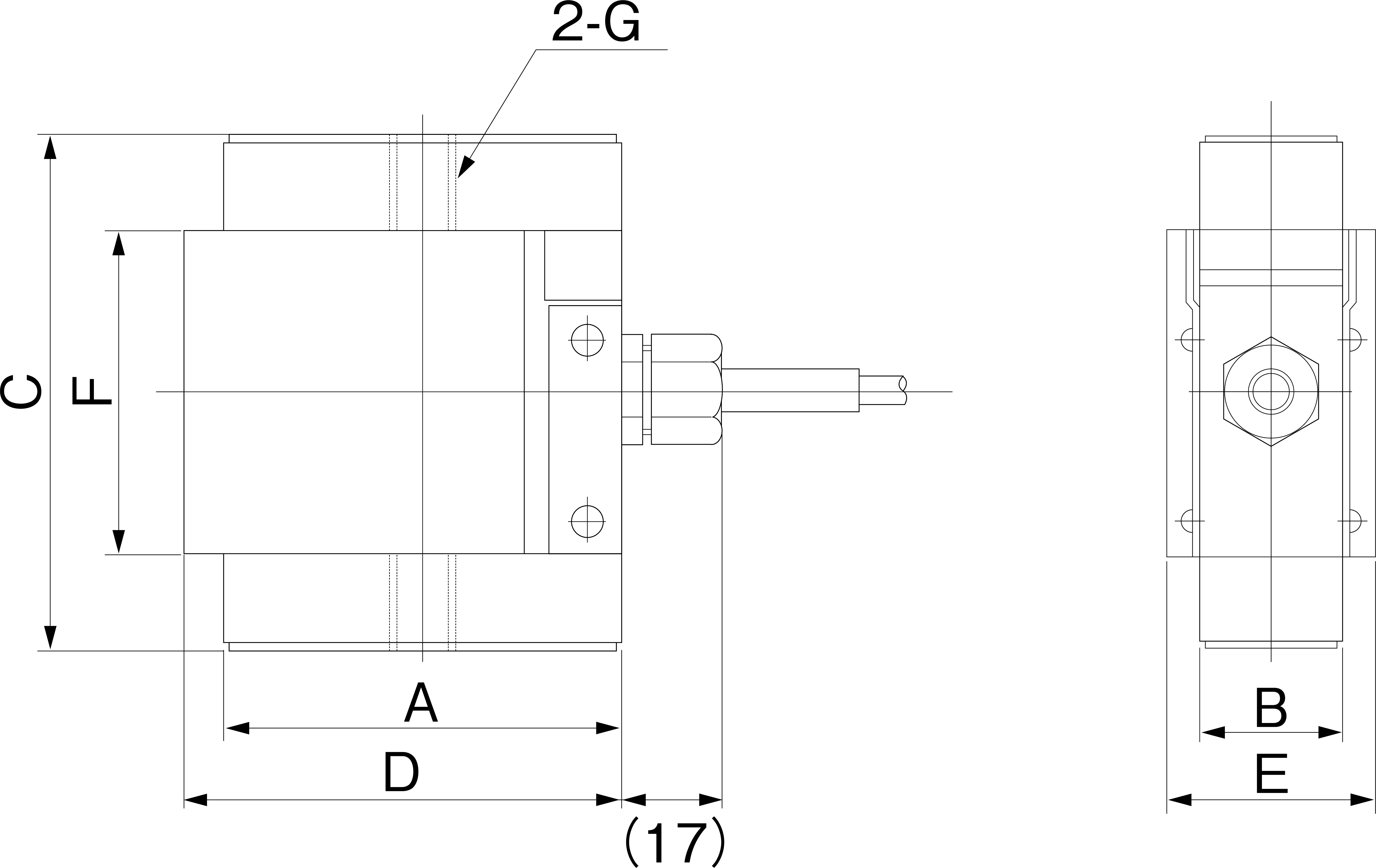

外形寸法図およびモデル別仕様

9E01-L33外形寸法画像

型名 定格容量 A B C D E F G 質量 固有振動数
9E01-L33-200N、
9E01-L33-200NC		 200N 70 25 90 77 37 58 M12×1.75深18 0.4kg 0.4kHz
9E01-L33-500N、
9E01-L33-500NC		 500N 70 25 90 77 37 58 M12×1.75深18 0.4kg 0.8kHz
9E01-L33-1KN、
9E01-L33-1KNC		 1kN 70 25 90 77 37 58 M12×1.75深18 0.4kg 1.3kHz
9E01-L33-2KN、
9E01-L33-2KNC		 2kN 70 25 90 77 37 58 M12×1.75深18 1.0kg 1.0kHz
9E01-L33-5KN、
9E01-L33-5KNC		 5kN 70 25 90 77 37 58 M12×1.75深18 1.0kg 2.4kHz
9E01-L33-10KN、
9E01-L33-10KNC		 10kN 80 30 108 87 42 71 M16×2深20 1.6kg 2.5kHz
9E01-L33-20KN、
9E01-L33-20KNC		 20kN 80 30 108 87 42 71 M16×2深20 1.6kg 4.5kHz

アクセサリ

アクセサリ適合表

適合機種 定格容量 回転アタッチメント型名 ロッドエンド型名
9E01-L33 200N～5kN TGA-12 TEA-12
10kN, 20kN TGA-16 TEA-16
