汎用ロードセル 9E01-L23
汎用ロードセル 9E01-L23
- 生産を終了しました
- 受注生産品
- 特注対応品
- ・引張・圧縮用ロードセル(両方向の検査データ添付)
- ・剪断形・薄型気密構造
- ・取付の自由度が高く使い易い
- ・耐偏芯特性と耐疲労特性に優れている
- ・主な用途:疲労試験機、産業機械等
- ・試験成績書添付
カタログ・取扱説明書・外形寸法図
ラインナップ
型名 | 定格容量(質量) | 商品コード | JANコード | 備考 |
---|---|---|---|---|
9E01-L23-5KN | 5kN | AV9E01-L23-5KN | 4981046116473 | 先端むき出し 受注生産品 |
9E01-L23-10KN | 10kN | AV9E01-L23-10KN | 4981046116480 | 先端むき出し 受注生産品 |
9E01-L23-20KN | 20kN | AV9E01-L23-20KN | 4981046116497 | 先端むき出し 受注生産品 |
9E01-L23-50KN | 50kN | AV9E01-L23-50KN | 4981046116503 | 先端むき出し 受注生産品 |
9E01-L23-100KN | 100kN | AV9E01-L23100KN | 4981046116510 | 先端むき出し 受注生産品 |
9E01-L23-200KN | 200kN | AV9E01-L23200KN | 4981046116527 | 先端むき出し 受注生産品 |
9E01-L23-500KN | 500kN | AV9E01-L23500KN | 4981046116534 | 先端むき出し 特注対応品(※1) |
9E01-L23-1MN | 1MN | AV9E01-L23-1MN | 4981046116541 | 先端むき出し 特注対応品(※1) |
9E01-L23-5KNC | 5kN | AV9E01-L23-5KC | 4981046126175 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-10KNC | 10kN | AV9E01-L23-10KC | 4981046126137 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-20KNC | 20kN | AV9E01-L23-20KC | 4981046126151 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-50KNC | 50kN | AV9E01-L23-50KC | 4981046126168 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-100KNC | 100kN | AV9E01-L23100KC | 4981046126182 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-200KNC | 200kN | AV9E01-L23200KC | 4981046126199 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-500KNC | 500kN | AV9E01-L23500KC | 4981046126205 | NDISコネクタ付き(※2) 特注対応品(※1) |
9E01-L23-1MNC | 1MN | AV9E01-L23-1MC | 4981046126144 | NDISコネクタ付き(※2) 特注対応品(※1) |
9E01-L23-5KN | |
定格容量(質量) | 5kN |
---|---|
商品コード | AV9E01-L23-5KN |
JANコード | 4981046116473 |
備考 | 先端むき出し 受注生産品 |
9E01-L23-10KN | |
定格容量(質量) | 10kN |
---|---|
商品コード | AV9E01-L23-10KN |
JANコード | 4981046116480 |
備考 | 先端むき出し 受注生産品 |
9E01-L23-20KN | |
定格容量(質量) | 20kN |
---|---|
商品コード | AV9E01-L23-20KN |
JANコード | 4981046116497 |
備考 | 先端むき出し 受注生産品 |
9E01-L23-50KN | |
定格容量(質量) | 50kN |
---|---|
商品コード | AV9E01-L23-50KN |
JANコード | 4981046116503 |
備考 | 先端むき出し 受注生産品 |
9E01-L23-100KN | |
定格容量(質量) | 100kN |
---|---|
商品コード | AV9E01-L23100KN |
JANコード | 4981046116510 |
備考 | 先端むき出し 受注生産品 |
9E01-L23-200KN | |
定格容量(質量) | 200kN |
---|---|
商品コード | AV9E01-L23200KN |
JANコード | 4981046116527 |
備考 | 先端むき出し 受注生産品 |
9E01-L23-500KN | |
定格容量(質量) | 500kN |
---|---|
商品コード | AV9E01-L23500KN |
JANコード | 4981046116534 |
備考 | 先端むき出し 特注対応品(※1) |
9E01-L23-1MN | |
定格容量(質量) | 1MN |
---|---|
商品コード | AV9E01-L23-1MN |
JANコード | 4981046116541 |
備考 | 先端むき出し 特注対応品(※1) |
9E01-L23-5KNC | |
定格容量(質量) | 5kN |
---|---|
商品コード | AV9E01-L23-5KC |
JANコード | 4981046126175 |
備考 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-10KNC | |
定格容量(質量) | 10kN |
---|---|
商品コード | AV9E01-L23-10KC |
JANコード | 4981046126137 |
備考 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-20KNC | |
定格容量(質量) | 20kN |
---|---|
商品コード | AV9E01-L23-20KC |
JANコード | 4981046126151 |
備考 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-50KNC | |
定格容量(質量) | 50kN |
---|---|
商品コード | AV9E01-L23-50KC |
JANコード | 4981046126168 |
備考 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-100KNC | |
定格容量(質量) | 100kN |
---|---|
商品コード | AV9E01-L23100KC |
JANコード | 4981046126182 |
備考 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-200KNC | |
定格容量(質量) | 200kN |
---|---|
商品コード | AV9E01-L23200KC |
JANコード | 4981046126199 |
備考 | NDISコネクタ付き(※2) 受注生産品 |
9E01-L23-500KNC | |
定格容量(質量) | 500kN |
---|---|
商品コード | AV9E01-L23500KC |
JANコード | 4981046126205 |
備考 | NDISコネクタ付き(※2) 特注対応品(※1) |
9E01-L23-1MNC | |
定格容量(質量) | 1MN |
---|---|
商品コード | AV9E01-L23-1MC |
JANコード | 4981046126144 |
備考 | NDISコネクタ付き(※2) 特注対応品(※1) |
(※1)別途お見積りをさせていただきます。
(※2)直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。
仕様
- 定格出力
- 2mV/V±1%
- 許容過負荷
- 150%RC
- 限界過負荷
- 200%RC
- 非直線性
- 0.05%RO(5kN~200kN)
0.15%RO(500kN、1MN)
- ヒステリシス
- 0.1%RO(5kN~200kN)
0.15%RO(500kN、1MN)
- 繰り返し性
- 0.03%RO(5kN~200kN)
0.1%RO(500kN、1MN)
- 推奨印加電圧
- 12V以内
- 許容印加電圧
- 20V
- 入力抵抗
- 350Ω
- 出力抵抗
- 350Ω
- 温度補償範囲
- -10~60℃
- 許容温度範囲
- -30~80℃
- 零点の温度影響
- 0.005%RO/℃
- 出力の温度影響
- 0.01%/℃
- コネクタ・ケーブル
- 直出しケーブル 5m(Φ8mm、4芯シールド)、NDISコネクタ又は先端むき出し
- 材質
- 鉄
- 防塵・防水性
- -
- ケーブル色
- 赤:電源+、青:電源-、白:出力+、黒:出力-、黄:シールド
- 適合指令(RoHS2指令)
- 〇
- オプション
- 延長ケーブル、ロードボタン、取付台座、自由金具、荷重受座、回転アタッチメント、ロットエンド

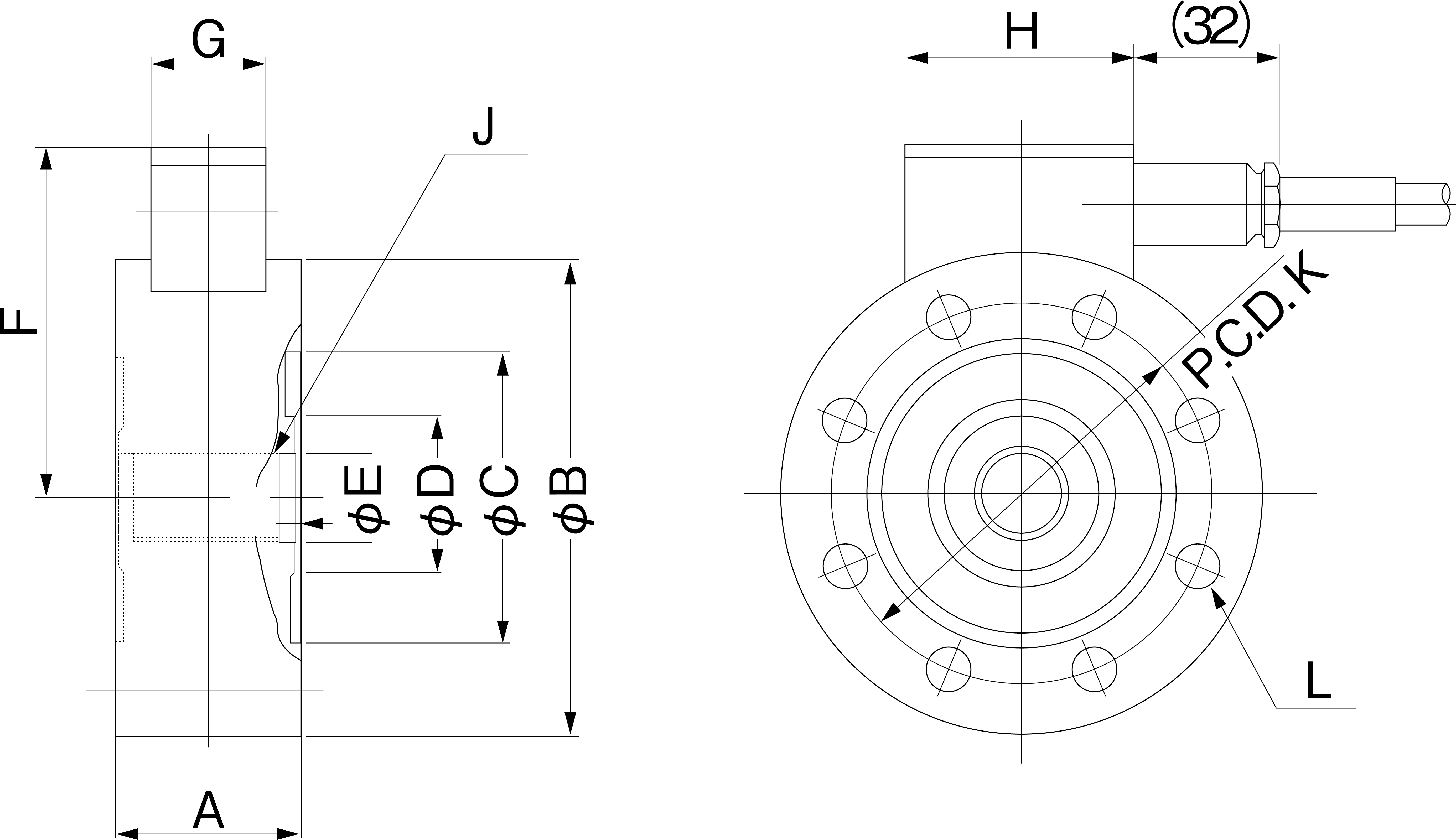

外形寸法図およびモデル別仕様
型名 | 定格容量 | A | B | C | D | E (※3) |
F | G | H | J | K | L | 質量 | 固有振動数 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
9E01-L23-5KN、 9E01-L23-5KNC |
5kN | 40 | 105 | 65 | 35 | 20 | 77 | 25 | 50 | M18×1.5 | 85 | 8-φ9 | 2.2kg | 3.5kHz |
9E01-L23-10KN、 9E01-L23-10KNC |
10kN | 40 | 105 | 65 | 35 | 20 | 77 | 25 | 50 | M18×1.5 | 85 | 8-φ9 | 2.2kg | 5.0kHz |
9E01-L23-20KN、 9E01-L23-20KNC |
20kN | 40 | 105 | 65 | 35 | 20 | 77 | 25 | 50 | M18×1.5 | 85 | 8-φ9 | 2.2kg | 7.6kHz |
9E01-L23-50KN、 9E01-L23-50KNC |
50kN | 50 | 120 | 74 | 40 | 26 | 86 | 25 | 50 | M24×1.5 | 95 | 8-φ11 | 3.7kg | 8.8kHz |
9E01-L23-100KN、 9E01-L23-100KNC |
100kN | 65 | 160 | 100 | 60 | 40 | 108.5 | 30 | 55 | M36×2 | 130 | 8-φ18 | 8.5kg | 7.0kHz |
9E01-L23-200KN、 9E01-L23-200KNC |
200kN | 80 | 220 | 140 | 80 | 55 | 140.5 | 30 | 55 | M50×2 | 180 | 8-φ26 | 20kg | 5.6kHz |
9E01-L23-500KN、 9E01-L23-500KNC |
500kN | 100 | 330 | 200 | 135 | 90 | 203.5 | 40 | 70 | M85×2 | 265 | 8-φ33 | 54kg | 5.9kHz |
9E01-L23-1MN、 9E01-L23-1MNC |
1MN | 140 | 460 | 280 | 190 | 115 | 270 | 40 | 70 | M110×3 | 370 | 16-φ33 | 150kg | 3.3kHz |
(※3)Eの公差寸法は”H7″となります。
アクセサリ
アクセサリ適合表
適合機種 | 定格容量 | 取付台座型名 | 自由金具型名 | 荷重受座型名 | ロードボタン型名 | 回転アタッチメント型名 | ロッドエンド型名 | |
---|---|---|---|---|---|---|---|---|
9E01-L23 | 5kN, 10kN | TCF-105(受注生産品) | THA-1(受注生産品) | TKA-2 | TBB-12 | TGB-18(受注生産品) | TEC-18(受注生産品) | TEA-16(回転アタッチメント使用時) |
20kN | TCF-105(受注生産品) | THA-2(受注生産品) | TKA-2 | TBB-16 | TGB-18(受注生産品) | TEC-18(受注生産品) | TEA-16(回転アタッチメント使用時) | |
50kN | TCF-120(受注生産品) | THA-5(受注生産品) | TKA-5 | TBB-24(受注生産品) | TGB-24(受注生産品) | TEB-24(受注生産品) | TEA-24(回転アタッチメント使用時) | |
100kN | TCF-160(受注生産品) | THA-10(受注生産品) | TKA-10 | TBA-36(受注生産品) | TGB-36(受注生産品) | TEC-36(特注対応品) | TEA-39(特注対応品)(回転アタッチメント使用時) | |
200kN | TCF-220(受注生産品) | THA-20(受注生産品) | TKA-20(受注生産品) | TBB-50(受注生産品) | TGB-50(受注生産品) | TEA-50(特注対応品) | ||
500kN | - | - | - | - | - | - | ||
1MN | - | - | - | - | - | - |
