高精度ロードセル 9E01-L21
高精度ロードセル 9E01-L21
- 生産を終了しました
カタログ・取扱説明書・外形寸法図
ラインナップ
| 型名 | 定格容量（質量） | 商品コード | JANコード | 備考 |
|---|---|---|---|---|
| 9E01-L21-500N | 500N | AV9E01-L21-500N | 4981046116367 | 先端むき出し 受注生産品 |
| 9E01-L21-1KN | 1kN | AV9E01-L21-1KN | 4981046116374 | 先端むき出し 受注生産品 |
| 9E01-L21-2KN | 2kN | AV9E01-L21-2KN | 4981046116381 | 先端むき出し 受注生産品 |
| 9E01-L21-5KN | 5kN | AV9E01-L21-5KN | 4981046116398 | 先端むき出し 受注生産品 |
| 9E01-L21-500NC | 500N | AV9E01-L21-500C | 4981046126045 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L21-1KNC | 1kN | AV9E01-L21-1KC | 4981046126021 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L21-2KNC | 2kN | AV9E01-L21-2KC | 4981046126038 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L21-5KNC | 5kN | AV9E01-L21-5KC | 4981046126052 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L21-500N | |
| 定格容量（質量） | 500N |
|---|---|
| 商品コード | AV9E01-L21-500N |
| JANコード | 4981046116367 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L21-1KN | |
| 定格容量（質量） | 1kN |
|---|---|
| 商品コード | AV9E01-L21-1KN |
| JANコード | 4981046116374 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L21-2KN | |
| 定格容量（質量） | 2kN |
|---|---|
| 商品コード | AV9E01-L21-2KN |
| JANコード | 4981046116381 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L21-5KN | |
| 定格容量（質量） | 5kN |
|---|---|
| 商品コード | AV9E01-L21-5KN |
| JANコード | 4981046116398 |
| 備考 | 先端むき出し 受注生産品 |
| 9E01-L21-500NC | |
| 定格容量（質量） | 500N |
|---|---|
| 商品コード | AV9E01-L21-500C |
| JANコード | 4981046126045 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L21-1KNC | |
| 定格容量（質量） | 1kN |
|---|---|
| 商品コード | AV9E01-L21-1KC |
| JANコード | 4981046126021 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L21-2KNC | |
| 定格容量（質量） | 2kN |
|---|---|
| 商品コード | AV9E01-L21-2KC |
| JANコード | 4981046126038 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
| 9E01-L21-5KNC | |
| 定格容量（質量） | 5kN |
|---|---|
| 商品コード | AV9E01-L21-5KC |
| JANコード | 4981046126052 |
| 備考 | NDISコネクタ付き（※1） 受注生産品 |
（※1）直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。
仕様
- 定格出力
- 2mV/V±1％
- 許容過負荷
- 150％RC
- 限界過負荷
- 200％RC
- 非直線性
- 0.02％RO
- ヒステリシス
- 0.02％RO
- 繰り返し性
- 0.01％RO
- 推奨印加電圧
- 12V以内
- 許容印加電圧
- 20V
- 入力抵抗
- 350Ω
- 出力抵抗
- 350Ω
- 温度補償範囲
- -10～60℃
- 許容温度範囲
- -30～80℃
- 零点の温度影響
- 0.002％RO/℃
- 出力の温度影響
- 0.002％/℃
- コネクタ・ケーブル
- 直出しケーブル 5m（Φ8mm、6芯シールド）、NDISコネクタ又は先端むき出し
- 材質
- 鉄
- 防塵・防水性
- -
- ケーブル色
- 赤：電源＋、黒：電源－、緑：出力＋、白：出力－、黄：センシング＋、青：センシング－、シールド
- 適合指令（RoHS2指令）
- 〇
- オプション
- 延長ケーブル、ロードボタン、取付台座、荷重受座、回転アタッチメント、ロットエンド

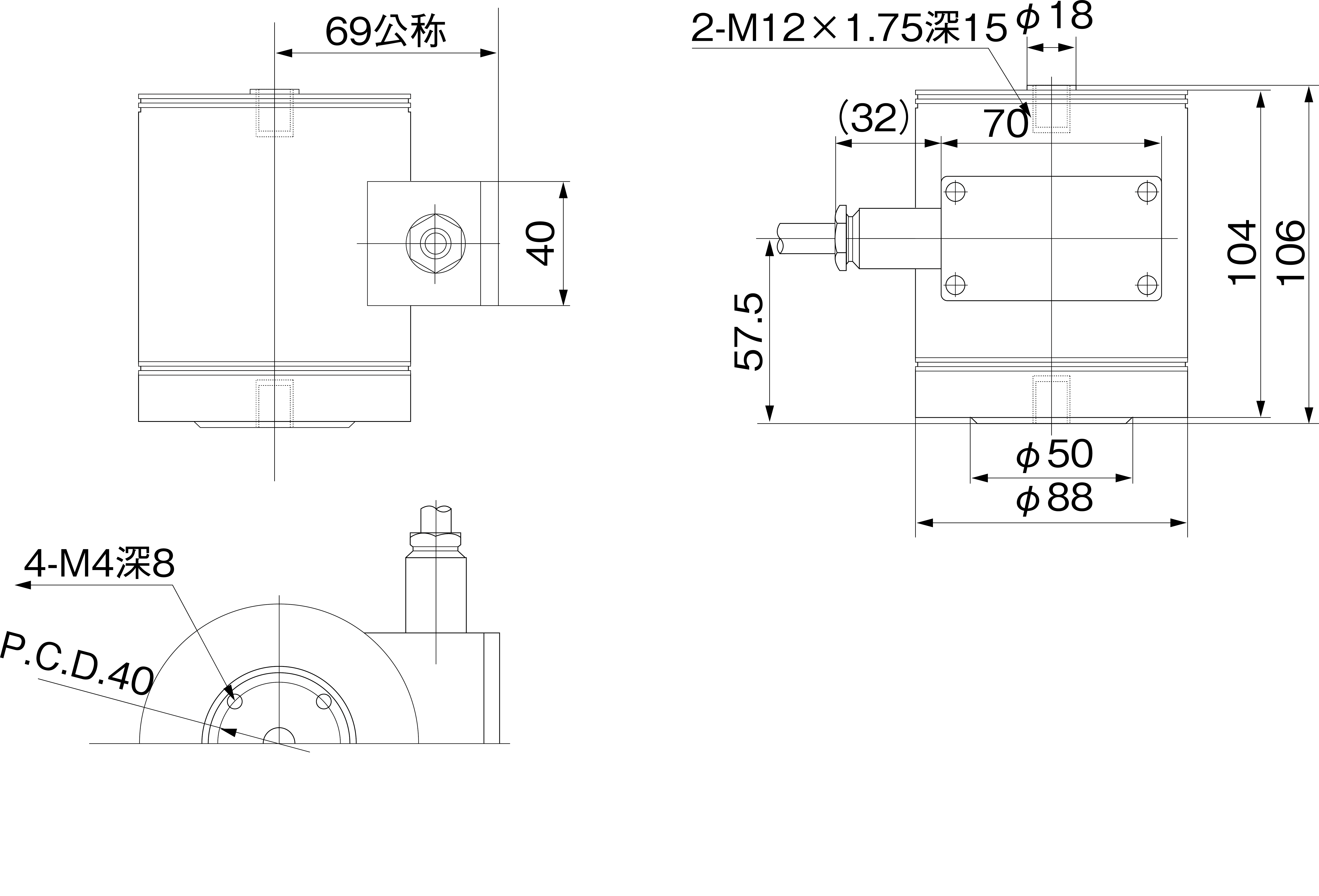

外形寸法図およびモデル別仕様
| 型名 | 定格容量 | 質量 | 固有振動数 |
|---|---|---|---|
| 9E01-L21-500N、 9E01-L21-500NC |
500N | 3.0kg | 0.8kHz |
| 9E01-L21-1KN、 9E01-L21-1KNC |
1kN | 3.0kg | 0.8kHz |
| 9E01-L21-2KN、 9E01-L21-2KNC |
2kN | 3.0kg | 1.6kHz |
| 9E01-L21-5KN、 9E01-L21-5KNC |
5kN | 3.0kg | 2.0kHz |
