小型ロードセル 9E01-L19WA
小型ロードセル 9E01-L19WA
- 生産を終了しました
- 受注生産品
- ・引張用小形ロードセル
- ・完全防水対応（JIS C 0920 7等級／防浸形、水中使用可能）
- ・オールステンレス製（SUS630）
- ・不活性ガス封入、密閉構造
- ・試験成績書添付
カタログ・取扱説明書・外形寸法図
ラインナップ
| 型名 | 定格容量（質量） | 商品コード | JANコード | 備考 |
|---|---|---|---|---|
| 9E01-L19WA-500N | 500N | AV9E01-L19WA500 | 4981046116305 | 先端むき出し、受注生産品 |
| 9E01-L19WA-1KN | 1kN | AV9E01-L19WA1KN | 4981046116312 | 先端むき出し、受注生産品 |
| 9E01-L19WA-2KN | 2kN | AV9E01-L19WA2KN | 4981046116329 | 先端むき出し、受注生産品 |
| 9E01-L19WA-5KN | 5kN | AV9E01-L19WA5KN | 4981046116336 | 先端むき出し、受注生産品 |
| 9E01-L19WA-10KN | 10kN | AV9E01-L19WA10K | 4981046116343 | 先端むき出し、受注生産品 |
| 9E01-L19WA-20KN | 20kN | AV9E01-L19WA20K | 4981046116350 | 先端むき出し、受注生産品 |
| 9E01-L19WA-500NC | 500N | AV9E01L19WA500C | 4981046160131 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-1KNC | 1kN | AV9E01-L19WA1KC | 4981046160148 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-2KNC | 2kN | AV9E01-L19WA2KC | 4981046160155 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-5KNC | 5kN | AV9E01-L19WA5KC | 4981046160162 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-10KNC | 10kN | AV9E01L19WA10KC | 4981046160179 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-20KNC | 20kN | AV9E01L19WA20KC | 4981046160186 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-500N | |
| 定格容量（質量） | 500N |
|---|---|
| 商品コード | AV9E01-L19WA500 |
| JANコード | 4981046116305 |
| 備考 | 先端むき出し、受注生産品 |
| 9E01-L19WA-1KN | |
| 定格容量（質量） | 1kN |
|---|---|
| 商品コード | AV9E01-L19WA1KN |
| JANコード | 4981046116312 |
| 備考 | 先端むき出し、受注生産品 |
| 9E01-L19WA-2KN | |
| 定格容量（質量） | 2kN |
|---|---|
| 商品コード | AV9E01-L19WA2KN |
| JANコード | 4981046116329 |
| 備考 | 先端むき出し、受注生産品 |
| 9E01-L19WA-5KN | |
| 定格容量（質量） | 5kN |
|---|---|
| 商品コード | AV9E01-L19WA5KN |
| JANコード | 4981046116336 |
| 備考 | 先端むき出し、受注生産品 |
| 9E01-L19WA-10KN | |
| 定格容量（質量） | 10kN |
|---|---|
| 商品コード | AV9E01-L19WA10K |
| JANコード | 4981046116343 |
| 備考 | 先端むき出し、受注生産品 |
| 9E01-L19WA-20KN | |
| 定格容量（質量） | 20kN |
|---|---|
| 商品コード | AV9E01-L19WA20K |
| JANコード | 4981046116350 |
| 備考 | 先端むき出し、受注生産品 |
| 9E01-L19WA-500NC | |
| 定格容量（質量） | 500N |
|---|---|
| 商品コード | AV9E01L19WA500C |
| JANコード | 4981046160131 |
| 備考 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-1KNC | |
| 定格容量（質量） | 1kN |
|---|---|
| 商品コード | AV9E01-L19WA1KC |
| JANコード | 4981046160148 |
| 備考 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-2KNC | |
| 定格容量（質量） | 2kN |
|---|---|
| 商品コード | AV9E01-L19WA2KC |
| JANコード | 4981046160155 |
| 備考 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-5KNC | |
| 定格容量（質量） | 5kN |
|---|---|
| 商品コード | AV9E01-L19WA5KC |
| JANコード | 4981046160162 |
| 備考 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-10KNC | |
| 定格容量（質量） | 10kN |
|---|---|
| 商品コード | AV9E01L19WA10KC |
| JANコード | 4981046160179 |
| 備考 | NDISコネクタ付き (※1)、受注生産品 |
| 9E01-L19WA-20KNC | |
| 定格容量（質量） | 20kN |
|---|---|
| 商品コード | AV9E01L19WA20KC |
| JANコード | 4981046160186 |
| 備考 | NDISコネクタ付き (※1)、受注生産品 |
(※1) 直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。
仕様
- 定格出力
- 2mV/V±1％
- 許容過負荷
- 150％RC（500N～10kN）
120％RC（20kN）
- 限界過負荷
- 200％RC（500N～10kN）
120％RC（20kN）
- 非直線性
- 0.15％RO
- ヒステリシス
- 0.15％RO
- 繰り返し性
- 0.1％RO
- 推奨印加電圧
- 12V以内
- 許容印加電圧
- 20V
- 入力抵抗
- 425Ω
- 出力抵抗
- 350Ω
- 温度補償範囲
- -10～60℃
- 許容温度範囲
- -30～80℃
- 零点の温度影響
- 0.01％RO/℃
- 出力の温度影響
- 0.01％/℃
- コネクタ・ケーブル
- 直出しケーブル 5m（Φ8.5mm、4芯シールド）、NDISコネクタ又は先端むき出し
- 材質
- ステンレス
- 防塵・防水性
- JIS C0920 7等級、水中使用可能
- ケーブル色
- 赤：電源＋、黒：電源－、緑：出力＋、白：出力－、シールド
- 適合指令（RoHS2指令）
- ×
- オプション
- 延長ケーブル

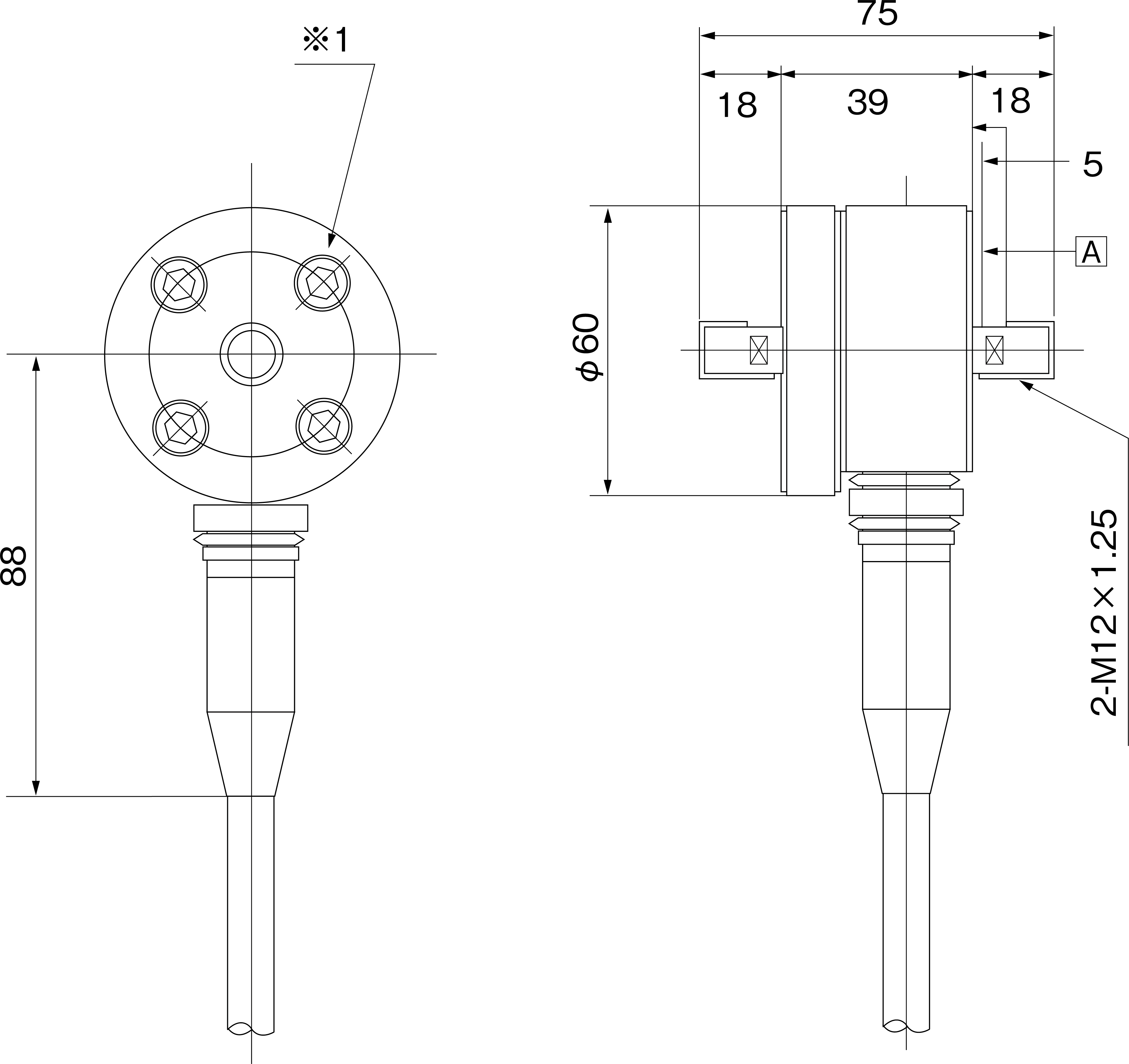

外形寸法図およびモデル別仕様
| 型名 | 定格容量 | 質量 | 固有振動数 |
|---|---|---|---|
| 9E01-L19WA-500N、 9E01-L19WA-500NC |
500N | 0.8kg | 3.6kHz |
| 9E01-L19WA-1KN、 9E01-L19WA-1KNC |
1kN | 0.8kg | 5.4kHz |
| 9E01-L19WA-2KN、 9E01-L19WA-2KNC |
2kN | 0.8kg | 7.8kHz |
| 9E01-L19WA-5KN、 9E01-L19WA-5KNC |
5kN | 0.8kg | 13kHz |
| 9E01-L19WA-10KN、 9E01-L19WA-10KNC |
10kN | 0.9kg | 16kHz |
| 9E01-L19WA-20KN、 9E01-L19WA-20KNC |
20kN | 0.9kg | 23kHz |
