小型ロードセル　9E01-L19

小型ロードセル　9E01-L19

  • 生産を終了しました
小型ロードセル　9E01-L19 画像
小型ロードセル　9E01-L19 画像
  • 受注生産品
  • ・引張用小形ロードセル
  • ・不活性ガス封入、密閉構造
  • ・オールステンレス製（SUS630）
  • ・主な用途：試験器・産業機器等
  • ・試験成績書添付
お問い合わせ

カタログ・取扱説明書・外形寸法図

ラインナップ

型名 定格容量（質量） 商品コード JANコード 備考
9E01-L19-500N 500N AV9E01-L19-500N 4981046116244 先端むき出し
受注生産品
9E01-L19-1KN 1kN AV9E01-L19-1KN 4981046116251 先端むき出し
受注生産品
9E01-L19-2KN 2kN AV9E01-L19-2KN 4981046116268 先端むき出し
受注生産品
9E01-L19-5KN 5kN AV9E01-L19-5KN 4981046116275 先端むき出し
受注生産品
9E01-L19-10KN 10kN AV9E01-L19-10KN 4981046116282 先端むき出し
受注生産品
9E01-L19-20KN 20kN AV9E01-L19-20KN 4981046116299 先端むき出し
受注生産品
9E01-L19-500NC 500N AV9E01-L19-500C 4981046125949 NDISコネクタ付き（※1）
受注生産品
9E01-L19-1KNC 1kN AV9E01-L19-1KC 4981046125918 NDISコネクタ付き（※1）
受注生産品
9E01-L19-2KNC 2kN AV9E01-L19-2KC 4981046125932 NDISコネクタ付き（※1）
受注生産品
9E01-L19-5KNC 5kN AV9E01-L19-5KC 4981046125956 NDISコネクタ付き（※1）
受注生産品
9E01-L19-10KNC 10kN AV9E01-L19-10KC 4981046125901 NDISコネクタ付き（※1）
受注生産品
9E01-L19-20KNC 20kN AV9E01-L19-20KC 4981046125925 NDISコネクタ付き（※1）
受注生産品
9E01-L19-500N
定格容量（質量） 500N
商品コード AV9E01-L19-500N
JANコード 4981046116244
備考 先端むき出し
受注生産品
9E01-L19-1KN
定格容量（質量） 1kN
商品コード AV9E01-L19-1KN
JANコード 4981046116251
備考 先端むき出し
受注生産品
9E01-L19-2KN
定格容量（質量） 2kN
商品コード AV9E01-L19-2KN
JANコード 4981046116268
備考 先端むき出し
受注生産品
9E01-L19-5KN
定格容量（質量） 5kN
商品コード AV9E01-L19-5KN
JANコード 4981046116275
備考 先端むき出し
受注生産品
9E01-L19-10KN
定格容量（質量） 10kN
商品コード AV9E01-L19-10KN
JANコード 4981046116282
備考 先端むき出し
受注生産品
9E01-L19-20KN
定格容量（質量） 20kN
商品コード AV9E01-L19-20KN
JANコード 4981046116299
備考 先端むき出し
受注生産品
9E01-L19-500NC
定格容量（質量） 500N
商品コード AV9E01-L19-500C
JANコード 4981046125949
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L19-1KNC
定格容量（質量） 1kN
商品コード AV9E01-L19-1KC
JANコード 4981046125918
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L19-2KNC
定格容量（質量） 2kN
商品コード AV9E01-L19-2KC
JANコード 4981046125932
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L19-5KNC
定格容量（質量） 5kN
商品コード AV9E01-L19-5KC
JANコード 4981046125956
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L19-10KNC
定格容量（質量） 10kN
商品コード AV9E01-L19-10KC
JANコード 4981046125901
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L19-20KNC
定格容量（質量） 20kN
商品コード AV9E01-L19-20KC
JANコード 4981046125925
備考 NDISコネクタ付き（※1）
受注生産品

（※1）直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。

仕様

定格出力
2mV/V±1％
許容過負荷
150％RC（500N～10kN）
120％RC（20kN）
限界過負荷
200％RC（500N～10kN）
120％RC（20kN）
非直線性
0.15％RO
ヒステリシス
0.15％RO
繰り返し性
0.1％RO
推奨印加電圧
12V以内
許容印加電圧
20V
入力抵抗
425Ω
出力抵抗
350Ω
温度補償範囲
-10～60℃
許容温度範囲
-30～80℃
零点の温度影響
0.01％RO/℃
出力の温度影響
0.01％/℃
コネクタ・ケーブル
直出しケーブル 5m（Φ6mm、4芯シールド）、NDISコネクタ又は先端むき出し
材質
ステンレス
防塵・防水性
-
ケーブル色
赤：電源＋、青：電源－、白：出力＋、黒：出力－、黄：シールド
適合指令（RoHS2指令）
〇
オプション
延長ケーブル、回転アタッチメント、ロードエンド

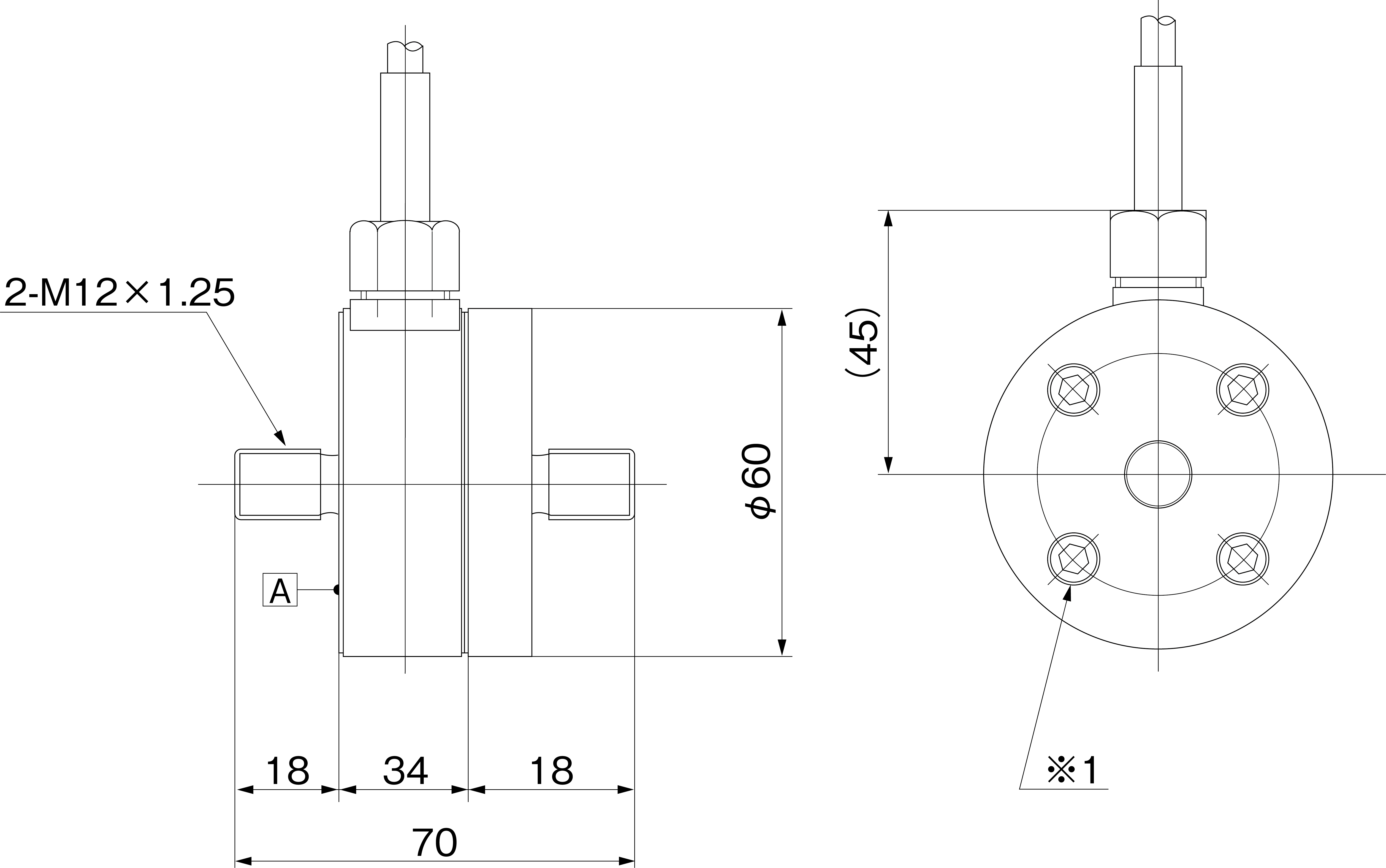

外形寸法図およびモデル別仕様

9E01-L19外形寸法画像

型名 定格容量 質量 固有振動数
9E01-L19-500N、
9E01-L19-500NC		 500N 1.0kg 3.6kHz
9E01-L19-1KN、
9E01-L19-1KNC		 1kN 1.0kg 5.4kHz
9E01-L19-2KN、
9E01-L19-2KNC		 2kN 1.0kg 7.8kHz
9E01-L19-5KN、
9E01-L19-5KNC		 5kN 1.0kg 13kHz
9E01-L19-10KN、
9E01-L19-10KNC		 10kN 1.1kg 16kHz
9E01-L19-20KN、
9E01-L19-20KNC		 20kN 1.1kg 23kHz

アクセサリ

アクセサリ適合表

適合機種 定格容量 回転アタッチメント型名 ロッドエンド型名
9E01-L19 500N～10kN TGE-12（受注生産品） TEF-12
20kN TGF-12（受注生産品） TEF-12

アクセサリ詳細
