高精度ロードセル　9E01-L15A

高精度ロードセル　9E01-L15A

  • 生産を終了しました
高精度ロードセル　9E01-L15A 画像
高精度ロードセル　9E01-L15A 画像
  • 受注生産品
  • ・引張用ロードセル
  • ・高精度・高安定性・不活性ガス封入
  • ・耐環境性が優れた 完全密閉構造
  • ・リモートセンシング対応
  • ・主な用途：計量機・産業機械等
  • ・試験成績書添付
お問い合わせ

ラインナップ

型名 定格容量（質量） 商品コード JANコード 備考
9E01-L15A-10KN 10kN AV9E01-L15A10KN 4981046125673 先端むき出し
受注生産品
9E01-L151A-20KN 20kN AV9E01-L15A20KN 4981046125680 先端むき出し
受注生産品
9E01-L15A-50KN 50kN AV9E01-L15A50KN 4981046125697 先端むき出し
受注生産品
9E01-L15A-100KN 100kN AV9E01L15A100KN 4981046125703 先端むき出し
受注生産品
9E01-L15A-200KN 200kN AV9E01L15A200KN 4981046125710 先端むき出し
受注生産品
9E01-L15A-10KNC 10kN AV9E01-L15A10KC 4981046163491 NDISコネクタ付き（※1）
受注生産品
9E01-L15A-20KNC 20kN AV9E01-L15A20KC 4981046163507 NDISコネクタ付き（※1）
受注生産品
9E01-L15A-50KNC 50kN AV9E01-L15A50KC 4981046163514 NDISコネクタ付き（※1）
受注生産品
9E01-L15A-100KNC 100kN AV9E01L15A100KC 4981046163521 NDISコネクタ付き（※1）
受注生産品
9E01-L15A-200KNC 200kN AV9E01L15A200KC 4981046163538 NDISコネクタ付き（※1）
受注生産品
9E01-L15A-10KN
定格容量（質量） 10kN
商品コード AV9E01-L15A10KN
JANコード 4981046125673
備考 先端むき出し
受注生産品
9E01-L151A-20KN
定格容量（質量） 20kN
商品コード AV9E01-L15A20KN
JANコード 4981046125680
備考 先端むき出し
受注生産品
9E01-L15A-50KN
定格容量（質量） 50kN
商品コード AV9E01-L15A50KN
JANコード 4981046125697
備考 先端むき出し
受注生産品
9E01-L15A-100KN
定格容量（質量） 100kN
商品コード AV9E01L15A100KN
JANコード 4981046125703
備考 先端むき出し
受注生産品
9E01-L15A-200KN
定格容量（質量） 200kN
商品コード AV9E01L15A200KN
JANコード 4981046125710
備考 先端むき出し
受注生産品
9E01-L15A-10KNC
定格容量（質量） 10kN
商品コード AV9E01-L15A10KC
JANコード 4981046163491
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L15A-20KNC
定格容量（質量） 20kN
商品コード AV9E01-L15A20KC
JANコード 4981046163507
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L15A-50KNC
定格容量（質量） 50kN
商品コード AV9E01-L15A50KC
JANコード 4981046163514
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L15A-100KNC
定格容量（質量） 100kN
商品コード AV9E01L15A100KC
JANコード 4981046163521
備考 NDISコネクタ付き（※1）
受注生産品
9E01-L15A-200KNC
定格容量（質量） 200kN
商品コード AV9E01L15A200KC
JANコード 4981046163538
備考 NDISコネクタ付き（※1）
受注生産品

（※1）直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。

仕様

定格出力
3mV/V±1％
許容過負荷
150％RC
限界過負荷
200％RC
非直線性
0.03％RO
ヒステリシス
0.03％RO
繰り返し性
0.02％RO
推奨印加電圧
12V以内
許容印加電圧
20V
入力抵抗
350Ω
出力抵抗
350Ω
温度補償範囲
-10～60℃
許容温度範囲
-30～80℃
零点の温度影響
0.002％RO/℃
出力の温度影響
0.002％/℃
コネクタ・ケーブル
直出しケーブル 5m（Φ8mm、6芯シールド）、NDISコネクタ又は先端むき出し
材質
鉄
防塵・防水性
-
ケーブル色
赤：電源＋、黒：電源－、緑：出力＋、白：出力－、黄：センシング＋、青：センシング－、シールド
適合指令（RoHS2指令）
〇
オプション
延長ケーブル、リングフック、回転アタッチメント、ロットエンド

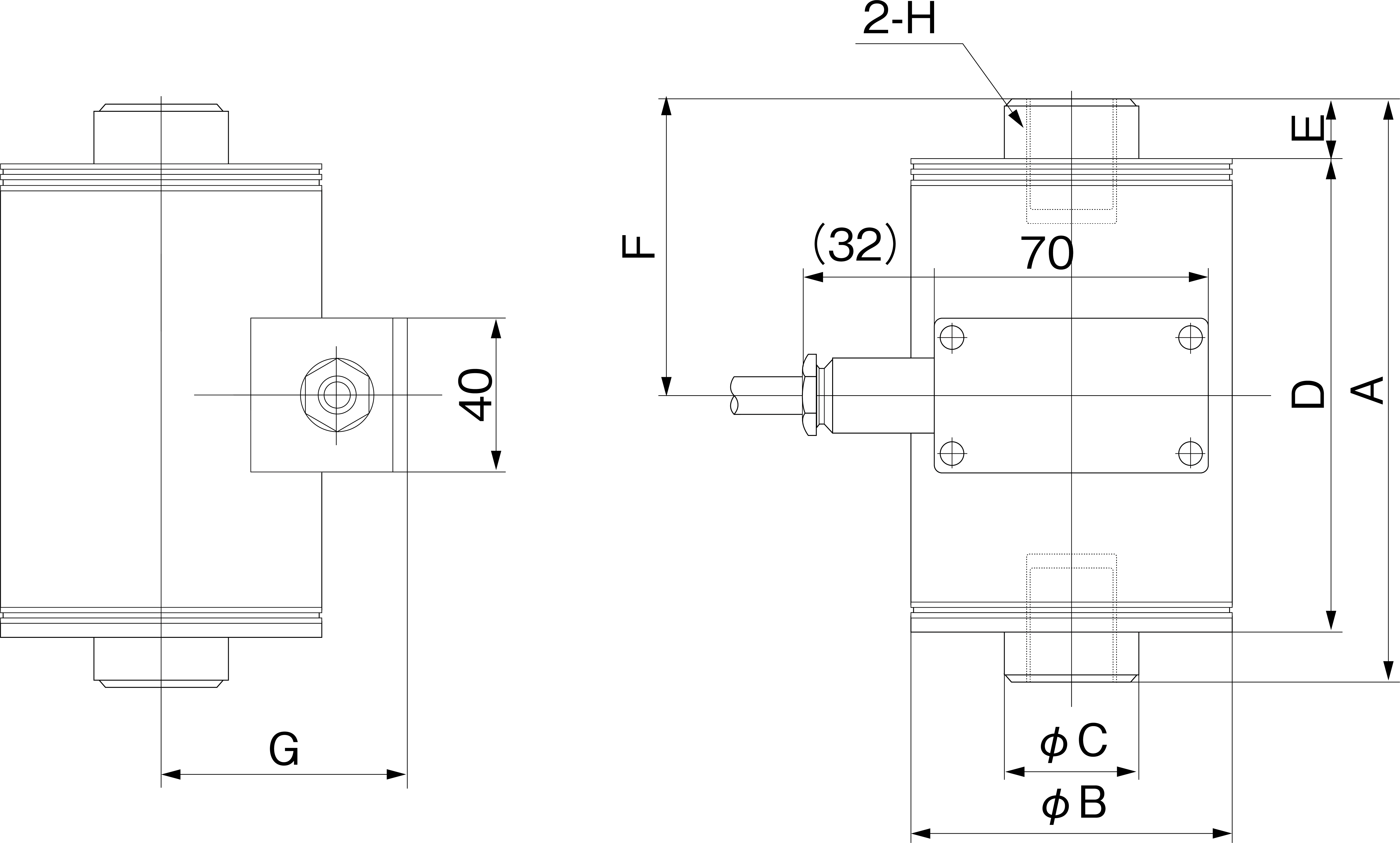

外形寸法図およびモデル別仕様

9E01-L15A外形寸法画像

型名 定格容量 A B C D E F G H 質量 固有振動数
9E01-L15A-10KN、
9E01-L15A-10KNC		 10kN 115 85 18 93 12 60 66.5 M12×1.75深14 2.9kg 3.3kHz
9E01-L15A-20KN、
9E01-L15A-20KNC		 20kN 148.5 85 35 119.5 16 75.5 66.5 M24×2深32 3.4kg 2.5kHz
9E01-L15A-50KN、
9E01-L15A-50KNC		 50kN 148.5 85 35 119.5 16 75.5 66.5 M24×2深32 3.4kg 2.9kHz
9E01-L15A-100KN、
9E01-L15A-100KNC		 100kN 213 127 48 160 30 110 95.5 M36×2深45 7.4kg 2.3kHz
9E01-L15A-200KN、
9E01-L15A-200KNC		 200kN 290 166 70 210 40 140 118 M48×3深60 18kg 1.9kHz

アクセサリ

アクセサリ適合表

適合機種 定格容量 リングフック型名 回転アタッチメント型名 ロッドエンド型名
9E01-L15A 10kN TDD-12 TGA-12 TEA-12
20kN, 50kN TDD-24 TGA-24（受注生産品） TEA-24
100kN TDD-36（受注生産品） TGA-36（受注生産品） TEB-36（特注対応品） TEA-39（特注対応品）（回転アタッチメント使用時）
200kN TDD-48（受注生産品） TGA-48（受注生産品） TEC-48（特注対応品） TEA-50（特注対応品）（回転アタッチメント使用時）

アクセサリ詳細
