高精度ロードセル 9E01-L11A

高精度ロードセル 9E01-L11A

  • 受注生産品
  • 圧縮用ロードセル
  • 不活性ガス封入、密閉構造
  • 耐環境性が優れた 完全密閉構造
  • リモートセンシング対応
  • 主な用途:計量機・産業機械等
  • 試験成績書添付

ラインナップ

型名 定格容量(質量) 商品コード JANコード 備考
9E01-L11A-10KN 10kN AV9E01-L11A10KN 4981046161824 先端むき出し
受注生産品
9E01-L11A-20KN 20kN AV9E01-L11A20KN 4981046161831 先端むき出し
受注生産品
9E01-L11A-50KN 50kN AV9E01-L11A50KN 4981046161848 先端むき出し
受注生産品
9E01-L11A-100KN 100kN AV9E01L11A100KN 4981046161855 先端むき出し
受注生産品
9E01-L11A-200KN 200kN AV9E01L11A200KN 4981046161862 先端むき出し
受注生産品
9E01-L11A-10KNC 10kN AV9E01-L11A10KC 4981046163446 NDISコネクタ付き(※1)
受注生産品
9E01-L11A-20KNC 20kN AV9E01-L11A20KC 4981046163453 NDISコネクタ付き(※1)
受注生産品
9E01-L11A-50KNC 50kN AV9E01-L11A50KC 4981046163460 NDISコネクタ付き(※1)
受注生産品
9E01-L11A-100KNC 100kN AV9E01L11A100KC 4981046163477 NDISコネクタ付き(※1)
受注生産品
9E01-L11A-200KNC 200kN AV9E01L11A200KC 4981046163484 NDISコネクタ付き(※1)
受注生産品
9E01-L11A-10KN
定格容量(質量) 10kN
商品コード AV9E01-L11A10KN
JANコード 4981046161824
備考 先端むき出し
受注生産品
9E01-L11A-20KN
定格容量(質量) 20kN
商品コード AV9E01-L11A20KN
JANコード 4981046161831
備考 先端むき出し
受注生産品
9E01-L11A-50KN
定格容量(質量) 50kN
商品コード AV9E01-L11A50KN
JANコード 4981046161848
備考 先端むき出し
受注生産品
9E01-L11A-100KN
定格容量(質量) 100kN
商品コード AV9E01L11A100KN
JANコード 4981046161855
備考 先端むき出し
受注生産品
9E01-L11A-200KN
定格容量(質量) 200kN
商品コード AV9E01L11A200KN
JANコード 4981046161862
備考 先端むき出し
受注生産品
9E01-L11A-10KNC
定格容量(質量) 10kN
商品コード AV9E01-L11A10KC
JANコード 4981046163446
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L11A-20KNC
定格容量(質量) 20kN
商品コード AV9E01-L11A20KC
JANコード 4981046163453
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L11A-50KNC
定格容量(質量) 50kN
商品コード AV9E01-L11A50KC
JANコード 4981046163460
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L11A-100KNC
定格容量(質量) 100kN
商品コード AV9E01L11A100KC
JANコード 4981046163477
備考 NDISコネクタ付き(※1)
受注生産品
9E01-L11A-200KNC
定格容量(質量) 200kN
商品コード AV9E01L11A200KC
JANコード 4981046163484
備考 NDISコネクタ付き(※1)
受注生産品

(※1)直出しケーブルにNDISコネクタを取付けた製品です。納品される製品の銘板、試験成績書、取扱説明書は、コネクタを取付けない製品と同じ型名となります。

仕様

定格出力
3mV/V±1%
許容過負荷
150%RC
限界過負荷
200%RC
非直線性
0.03%RO
ヒステリシス
0.03%RO
繰り返し性
0.02%RO
推奨印加電圧
12V以内
許容印加電圧
20V
入力抵抗
350Ω
出力抵抗
350Ω
温度補償範囲
-10~60℃
許容温度範囲
-30~80℃
零点の温度影響
0.002%RO/℃
出力の温度影響
0.002%/℃
コネクタ・ケーブル
直出しケーブル 5m(Φ8mm、6芯シールド)、NDISコネクタ又は先端むき出し
材質
防塵・防水性
-
ケーブル色
赤:電源+、黒:電源-、緑:出力+、白:出力-、黄:センシング+、青:センシング-、シールド
適合指令(RoHS2指令)
オプション
延長ケーブル、取付台座、自由金具、荷重受座

外形寸法図およびモデル別仕様

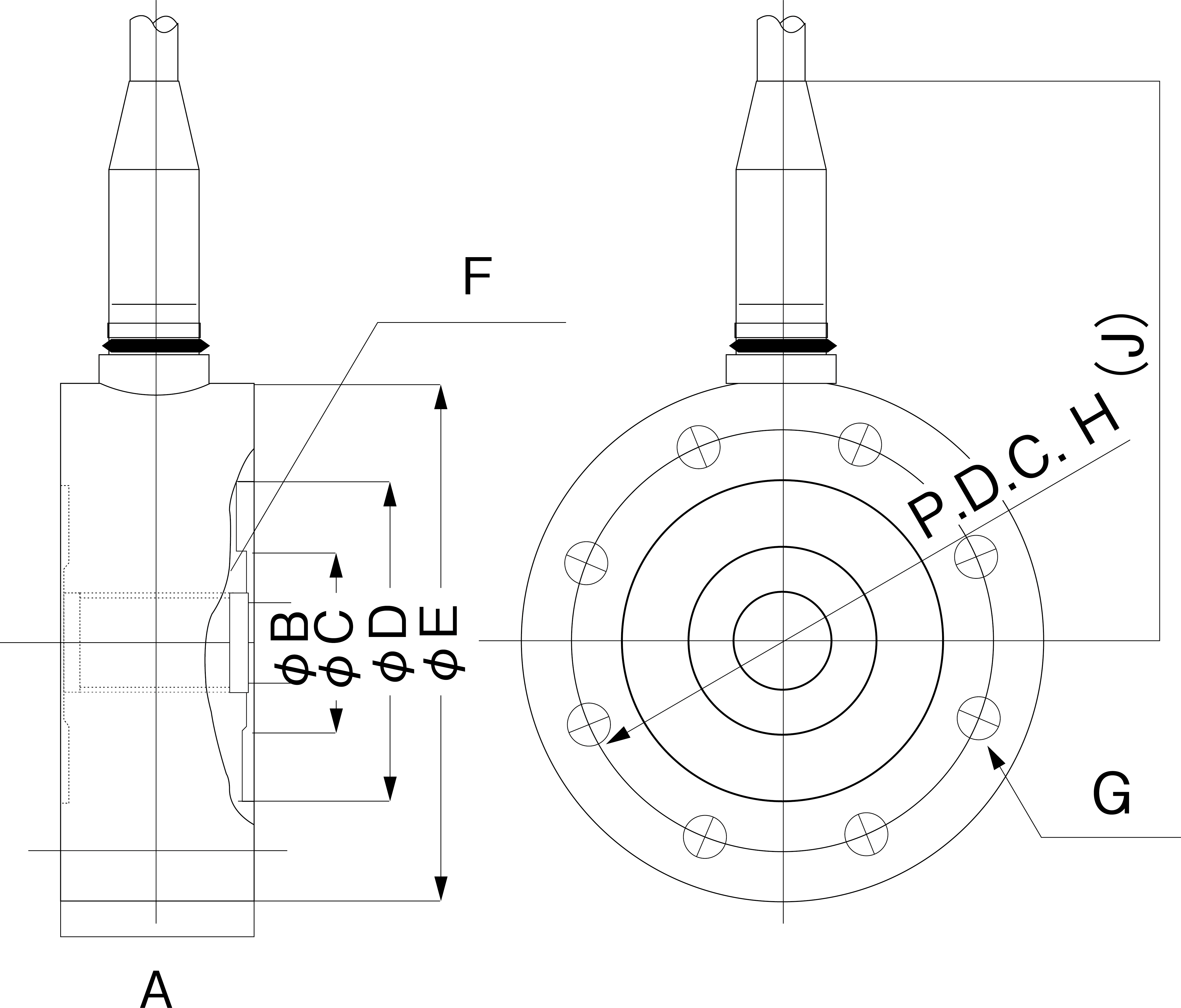

9E01-L11A外形寸法画像

型名 定格容量 A B C D E F G H J 質量 固有振動数
9E01-L11A-10KN、
9E01-L11A-10KNC
10kN 110 88 16 102 55 69 球 R70 60 M6深10 3.0kg 3.0kHz
9E01-L11A-20KN、
9E01-L11A-20KNC
20kN 130 88 24 120 67 69 球 R100 60 M6深10 4.2kg 2.3kHz
9E01-L11A-50KN、
9E01-L11A-50KNC
50kN 130 88 24 120 67 69 球 R100 60 M6深10 4.2kg 2.6kHz
9E01-L11A-100KN、
9E01-L11A-100KNC
100kN 190 127 28 180 90 95 球 R100 80 M8深15 11kg 2.1kHz
9E01-L11A-200KN、
9E01-L11A-200KNC
200kN 280 166 33 268 135 117 球 R100 90 M8深15 27kg 1.7kHz

アクセサリ

アクセサリ適合表

適合機種 定格容量 取付台座型名 自由金具型名 荷重受座型名
9E01-L11A 10kN TCA-60(受注生産品) THA-1(受注生産品) TKA-2
20kN TCA-60(受注生産品) THA-2(受注生産品) TKA-2
50kN TCA-60(受注生産品) THA-5(受注生産品) TKA-5
100kN TCB-80(特注対応品) THA-10(受注生産品) TKA-10
200kN TCB-90(特注対応品) THA-20(受注生産品) TKA-20(受注生産品)
