汎用ロードセル 9E01-L1
汎用ロードセル 9E01-L1
- 生産を終了しました
カタログ・取扱説明書・外形寸法図
ラインナップ
| 型名 | 定格容量（質量） | 商品コード | JANコード | 備考 |
|---|---|---|---|---|
| 9E01-L1-10KN | 10kN | AV9E01-L1-10KN | 4981046115452 | 受注生産品 |
| 9E01-L1-20KN | 20kN | AV9E01-L1-20KN | 4981046115469 | 受注生産品 |
| 9E01-L1-50KN | 50kN | AV9E01-L1-50KN | 4981046115476 | 受注生産品 |
| 9E01-L1-100KN | 100KN | AV9E01-L1-100KN | 4981046115483 | 受注生産品 |
| 9E01-L1-200KN | 200kN | AV9E01-L1-200KN | 4981046115490 | 受注生産品 |
| 9E01-L1-500KN | 500kN | AV9E01-L1-500KN | 4981046115506 | 特注対応品（※1） |
| 9E01-L1-1MN | 1MN | AV9E01-L1-1MN | 4981046115513 | 特注対応品（※1） |
| 9E01-L1-10KN | |
| 定格容量（質量） | 10kN |
|---|---|
| 商品コード | AV9E01-L1-10KN |
| JANコード | 4981046115452 |
| 備考 | 受注生産品 |
| 9E01-L1-20KN | |
| 定格容量（質量） | 20kN |
|---|---|
| 商品コード | AV9E01-L1-20KN |
| JANコード | 4981046115469 |
| 備考 | 受注生産品 |
| 9E01-L1-50KN | |
| 定格容量（質量） | 50kN |
|---|---|
| 商品コード | AV9E01-L1-50KN |
| JANコード | 4981046115476 |
| 備考 | 受注生産品 |
| 9E01-L1-100KN | |
| 定格容量（質量） | 100KN |
|---|---|
| 商品コード | AV9E01-L1-100KN |
| JANコード | 4981046115483 |
| 備考 | 受注生産品 |
| 9E01-L1-200KN | |
| 定格容量（質量） | 200kN |
|---|---|
| 商品コード | AV9E01-L1-200KN |
| JANコード | 4981046115490 |
| 備考 | 受注生産品 |
| 9E01-L1-500KN | |
| 定格容量（質量） | 500kN |
|---|---|
| 商品コード | AV9E01-L1-500KN |
| JANコード | 4981046115506 |
| 備考 | 特注対応品（※1） |
| 9E01-L1-1MN | |
| 定格容量（質量） | 1MN |
|---|---|
| 商品コード | AV9E01-L1-1MN |
| JANコード | 4981046115513 |
| 備考 | 特注対応品（※1） |
（※1）別途お見積りをさせていただきます。
仕様
- 定格出力
- 1.5mV/V±1％
- 許容過負荷
- 150％RC
- 限界過負荷
- 200％RC
- 非直線性
- 0.2％RO
- ヒステリシス
- 0.2％RO
- 繰り返し性
- 0.1％RO
- 推奨印加電圧
- 12V以内
- 許容印加電圧
- 20V
- 入力抵抗
- 350Ω
- 出力抵抗
- 350Ω
- 温度補償範囲
- -10～60℃
- 許容温度範囲
- -30～80℃
- 零点の温度影響
- 0.01％RO/℃
- 出力の温度影響
- 0.01％/℃
- コネクタ・ケーブル
- コネクタ：レセプタクル（PRC03-21A10-7F）
- 材質
- 鉄
- 防塵・防水性
- -
- ケーブル色
- 赤：電源＋、青：電源－、白：出力＋、黒：出力－、シールド
- 付属品
- 中継ケーブル L-A-5（5m、φ8mm、4芯シールド）
- 適合指令（RoHS2指令）
- 〇
- オプション
- 延長ケーブル
- -
- -

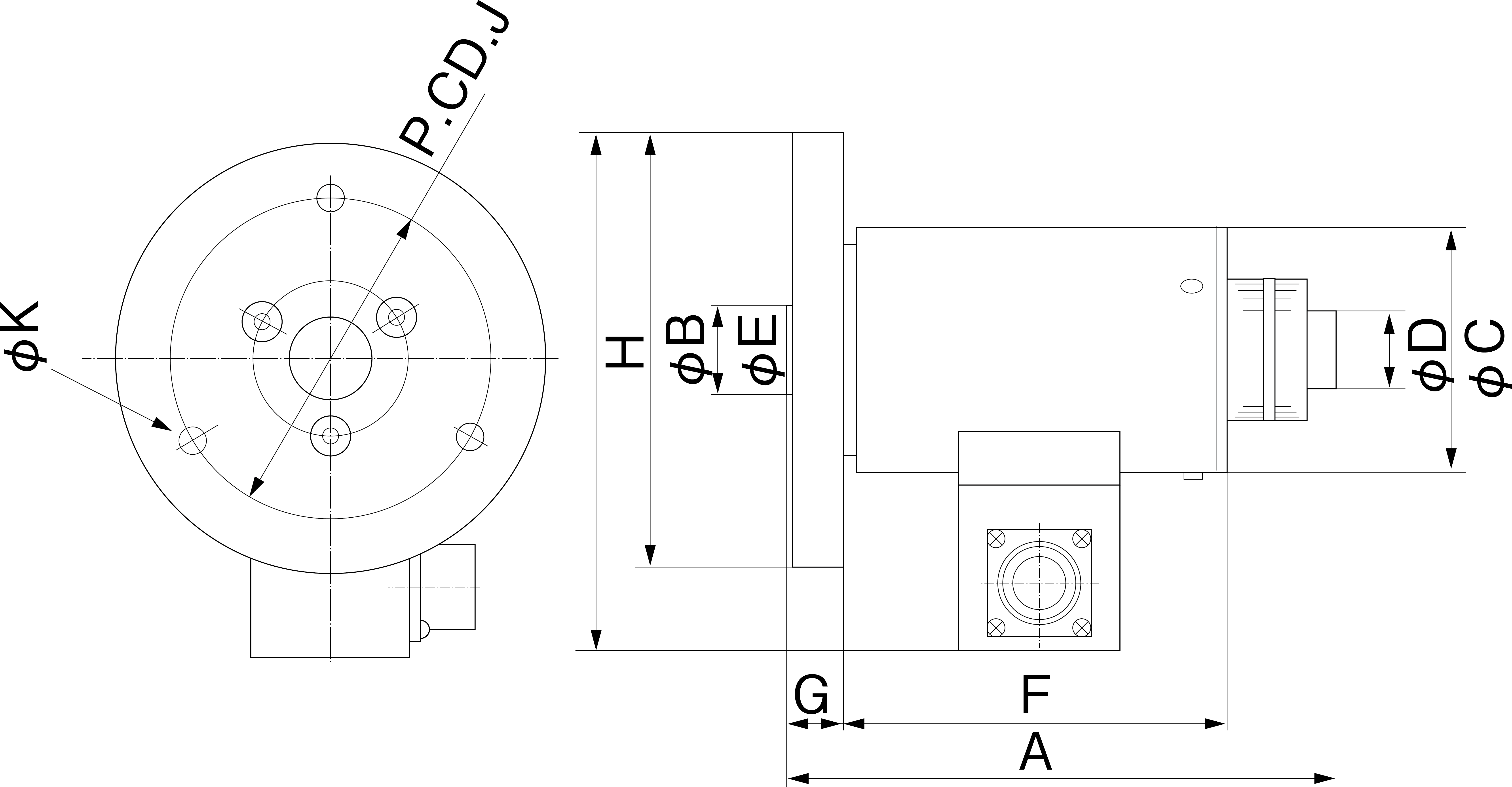

外形寸法図およびモデル別仕様
| 型名 | 定格容量 | A | B | C | D | E | F | G | H | J | K | 質量 | 固有振動数 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9E01-L1-10KN | 10kN | 102 | 80 | 45 | 14 | 18 | 71 | 10.5 | 94.5 | 60 | 3-φ5.5 | 1.4kg | 1.3kHz |
| 9E01-L1-20KN | 20kN | 102 | 80 | 45 | 14 | 18 | 71 | 10.5 | 94.5 | 60 | 3-φ5.5 | 1.4kg | 5.4kHz |
| 9E01-L1-50KN | 50kN | 110 | 80 | 40 | 20 | 15 | 95 | 10.5 | 93 | 65 | 4-φ6.5 | 1.6kg | 9.0kHz |
| 9E01-L1-100KN | 100KN | 120 | 100 | 50 | 30 | 21 | 105 | 10.5 | 108 | 80 | 4-φ8.5 | 2kg | 8.3kHz |
| 9E01-L1-200KN | 200kN | 150 | 120 | 66 | 40 | 30 | 134 | 11 | 126 | 100 | 4-φ8.5 | 3.2kg | 8.1kHz |
| 9E01-L1-500KN | 500kN | 210 | 150 | 98 | 60 | 48 | 185 | 20 | 157 | 125 | 4-φ10.5 | 13kg | 4.8kHz |
| 9E01-L1-1MN | 1MN | 276 | 250 | 143 | 100 | 68 | 245 | 21 | 225 | 190 | 4-φ13 | 30kg | 3.7kHz |
