力計測用ロードセルアクセサリ 荷重受座
力計測用ロードセルアクセサリ 荷重受座
- 生産を終了しました
ラインナップ
| 型名 | 商品コード | JANコード | 適合ロードセル | 備考 |
|---|---|---|---|---|
| TKA-2 | AVTKA-2 | 4981046117203 | 9E01-L3-50N ～ 5KN 9E01-L4-10KN ～ 20KN 9E01-L8- 1KN～20KN 9E01-L11A-10KN, -20KN 9E01-L18-500N ～ 20KN 9E01-L21-500N～5KN 9E01-L22A-10KN, 20KN 9E01-L23-5KN,10KN, 20KN |
|
| TKA-5 | AVTKA-5 | 4981046128834 | 9E01-L4-50KN 9E01-L8-50KN 9E01-L11A-50KN 9E01-L18-50KN 9E01-L22A-50KN 9E01-L23-50KN |
|
| TKA-10 | AVTKA-10 | 4981046128841 | 9E01-L4-100KN 9E01-L8-100KN 9E01-L11A-100KN 9E01-L18-100KN 9E01-L22A-100KN 9E01-L23-100KN |
|
| TKA-20 | AVTKA-20 | 4981046128858 | 9E01-L4-200KN 9E01-L8-200KN 9E01-L11A-200KN 9E01-L18-200KN 9E01-L22A-200KN 9E01-L23-200KN |
受注生産品 |

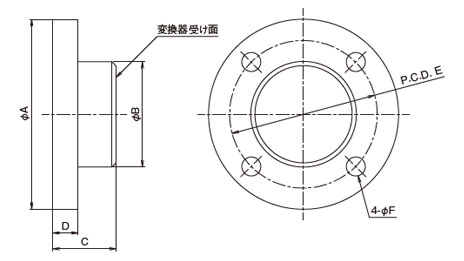

外形寸法図およびモデル別仕様
単位：mm
| 型名 | φA | φB | C | D | E | F |
|---|---|---|---|---|---|---|
| TKA-2 | 60 | 30 | 20 | 10 | 45 | 6.5 |
| TKA-5 | 70 | 40 | 25 | 10 | 55 | 6.5 |
| TKA-10 | 90 | 50 | 30 | 12 | 70 | 9 |
| TKA-20 | 100 | 60 | 35 | 15 | 80 | 9 |
