力計測用ロードセルアクセサリ 自由金具
力計測用ロードセルアクセサリ 自由金具
- 生産を終了しました
- 受注生産品
ラインナップ
| 型名 | 商品コード | JANコード | 適合ロードセル | 備考 |
|---|---|---|---|---|
| THA-1 | AVTHA-1 | 4981046128865 | 9E01-L3-50N ～ 5KN 9E01-L4-10KN 9E01-L8-1KN ～ 10KN 9E01-L11A-10KN 9E01-L18-500N ～ 10KN 9E01-L22A-10KN 9E01-L23-5KN, -10KN |
受注生産品 |
| THA-2 | AVTHA-2 | 4981046128872 | 9E01-L4-20KN 9E01-L8-20KN 9E01-L11A-20KN 9E01-L18-20KN 9E01-L22A-20KN 9E01-L23-20KN |
受注生産品 |
| THA-5 | AVTHA-5 | 4981046128889 | 9E01-L4-50KN 9E01-L8-50KN 9E01-L11A-50KN 9E01-L18-50KN 9E01-L22A-50KN 9E01-L23-50KN |
受注生産品 |
| THA-10 | AVTHA-10 | 4981046128896 | 9E01-L4-100KN 9E01-L8-100KN 9E01-L11A-100KN 9E01-L18-100KN 9E01-L22A-100KN 9E01-L23-100KN |
受注生産品 |
| THA-20 | AVTHA-20 | 4981046128902 | 9E01-L4-200KN 9E01-L8-200KN 9E01-L11A-200KN 9E01-L18-200KN 9E01-L22A-200KN 9E01-L23-200KN |
受注生産品 |

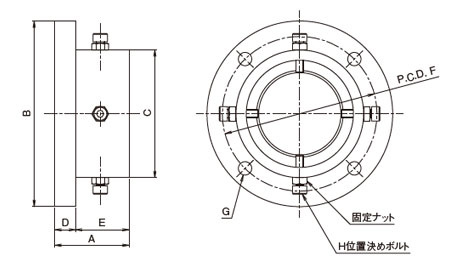

外形寸法図およびモデル別仕様
単位：mm
| 型名 | A | φB | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| THA-1 | 36 | 90 | 62 | 10 | 26 | 75 | 4-Φ6.5 | M4 |
| THA-2 | 40 | 105 | 77 | 10 | 30 | 90 | 4-Φ6.5 | M4 |
| THA-5 | 55 | 160 | 120 | 15 | 40 | 140 | 4-Φ9 | M5 |
| THA-10 | 65 | 190 | 150 | 20 | 45 | 170 | 4-Φ9 | M6 |
| THA-20 | 90 | 260 | 207 | 25 | 65 | 235 | 4-Φ14 | M8 |
