力計測用ロードセルアクセサリ ロッドエンド
力計測用ロードセルアクセサリ ロッドエンド
- 生産を終了しました
ラインナップ
| 型名 | 商品コード | JANコード | 適合ロードセル | 備考 |
|---|---|---|---|---|
| TEA-12 | AVTEA-12 | 4981046128353 | 9E01-L4-10KN 9E01-L8-1KN～10KN 9E01-L15A-10KN 9E01-L21-500N ～ 5KN 9E01-L22A-10KN 9E01-L33-200N ～ 5KN |
|
| TEA-16 | AVTEA-16 | 4981046128360 | 9E01-L4-20KN 9E01-L8-20KN 9E01-L22A-20KN 9E01-L23-5KN ～ 20KN 9E01-L33-10KN, -20KN |
|
| TEA-24 | AVTEA-24 | 4981046128377 | 9E01-L4-50KN 9E01-L8-50KN 9E01-L15A-20KN, -50KN 9E01-L22A-50KN 9E01-L23-50KN |
|
| TEA-39 | AVTEA-39 | 4981046128551 | 9E01-L4-100KN 9E01-L8-100KN 9E01-L15A-100KN 9E01-L22A-100KN 9E01-L23-100KN |
受注生産品 |
| TEA-50 | AVTEA-50 | 4981046128438 | 9E01-L4-200KN 9E01-L8-200KN 9E01-L15A-200KN 9E01-L22A-200KN 9E01-L23-200KN |
受注生産品 |
| TEB-12 | AVTEB-12 | 4981046128490 | 9E01-L5-50N ～ 5KN | |
| TEB-14 | AVTEB-14 | 4981046128445 | 9E01-L4-10KN | |
| TEB-18 | AVTEB-18 | 4981046128452 | 9E01-L4-20KN | 受注生産品 |
| TEB-20 | AVTEB-20 | 4981046128520 | 9E01-L8-50KN | 受注生産品 |
| TEB-24 | AVTEB-24 | 4981046128414 | 9E01-L23-50KN | 受注生産品 |
| TEB-28 | AVTEB-28 | 4981046128469 | 9E01-L4-50KN | 受注生産品 |
| TEB-32 | AVTEB-32 | 4981046128537 | 9E01-L8-100KN | 特注対応品 |
| TEB-36 | AVTEB-36 | 4981046128384 | 9E01-L15A-100KN 9E01-L22A-100KN |
特注対応品 |
| TEC-12 | AVTEC-12 | 4981046128513 | 9E01-L8-1KN ～ 20KN | 受注生産品 |
| TEC-18 | AVTEC-18 | 4981046128407 | 9E01-L23-5KN ～ 20KN | 受注生産品 |
| TEC-36 | AVTEC-36 | 4981046128421 | 9E01-L23-100KN | 特注対応品 |
| TEC-40 | AVTEC-40 | 4981046128476 | 9E01-L4-100KN | 特注対応品 |
| TEC-48 | AVTEC-48 | 4981046128391 | 9E01-L15A-200KN 9E01-L22A-200KN |
特注対応品 |
| TEC-54 | AVTEC-54 | 4981046128483 | 9E01-L4-200KN | 特注対応品 |
| TEE-40 | AVTEE-40 | 4981046128544 | 9E01-L8-200KN | 特注対応品 |
| TEF-12 | AVTEF-12 | 4981046128506 | 9E01-L19-500N ～ 20KN |

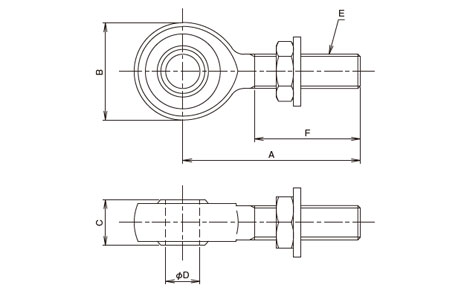

外形寸法図およびモデル別仕様
単位：mm
| 型名 | A | B | C(0/-0.13) | ΦD(h7) | E | F |
|---|---|---|---|---|---|---|
| TEA-12 | 62 | 34 | 16 | 12 | M12×1.75 | 37 |
| TEA-16 | 66.5 | 39 | 19 | 16 | M16×2 | 39.5 |
| TEA-24 | 105 | 70 | 35 | 25 | M24×2 | 59 |
| TEA-39 | 173 | 100 | 43（※1） | 40 | M39×2 | 80 |
| TEA-50 | 231 | 120 | 53（※1） | 50 | M50×2 | 105 |
| TEB-12 | 75 | 26 | 14 | 10 | M12×1.5 | 24 |
| TEB-14 | 94.5 | 34 | 16 | 12 | M14×1.5 | 26 |
| TEB-18 | 116 | 39 | 19 | 16 | M18×1.5 | 37 |
| TEB-20 | 165 | 70 | 35 | 25 | M20×1.5 | 39 |
| TEB-24 | 188 | 70 | 35 | 25 | M24×1.5 | 62 |
| TEB-28 | 177 | 70 | 35 | 25 | M28×1.5 | 51 |
| TEB-32 | 262 | 100 | 43 | 40 | M32×2 | 52 |
| TEB-36 | 277 | 100 | 43 | 40 | M36×2 | 67 |
| TEC-12 | 99.5 | 34 | 16 | 12 | M12×1 | 31 |
| TEC-18 | 129 | 39 | 19 | 16 | M18×1.5 | 50 |
| TEC-36 | 277 | 100 | 43（※1） | 40 | M36×2 | 67 |
| TEC-40 | 280 | 100 | 43（※1） | 40 | M40×1.5 | 69 |
| TEC-48 | 364 | 120 | 53（※1） | 50 | M48×3 | 89 |
| TEC-54 | 366 | 120 | 53（※1） | 50 | M54×2 | 91 |
| TEE-40 | 346.5 | 120 | 53 | 50 | M40×2 | 71.5 |
| TEF-12（※2） | 50 | 34 | 16 | 12 | M12×1.25 | 24 |
変換器のネジ寸法に合わせるため、接続金具を使用しているものがあります。
ネジ部にはナットが付属します。
（※1）公差は-0.25となります
（※2）雌ネジです
*1 公差は-0.25となります。
*2 雌ネジです
