力計測用ロードセルアクセサリ　取付台座

力計測用ロードセルアクセサリ　取付台座

  • 生産を終了しました
力計測用ロードセルアクセサリ　取付台座 画像
力計測用ロードセルアクセサリ　取付台座 画像
お問い合わせ

ラインナップ

型名 商品コード JANコード 適合ロードセル 備考
TCA-42 AVTCA-42 4981046128278 9E01-L18-500N ～ 20KN 　
TCA-60 AVTCA-60 4981046128247 9E01-L3- 50N ～ 5KN
9E01-L11A-10KN ～ 50KN		 受注生産品
TCA-80 AVTCA-80 4981046128254 9E01-L18-50KN,-100KN
9E01-L22A-10KN, -20KN		 　
TCA-90 AVTCA-90 4981046128261 9E01-L18-200KN 受注生産品
TCA-95 AVTCA-95 4981046128117 9E01-L22A-50KN 受注生産品
TCA-120 AVTCA-120 4981046128124 9E01-L22A-100KN 受注生産品
TCA-160 AVTCA-160 4981046128131 9E01-L22A-200KN 受注生産品
TCB-40 AVTCB-40 4981046128230 9E01-L21-500N ～ 5KN 特注対応品
TCB-80 AVTCB-80 4981046128100 9E01-L11A-100KN 特注対応品
TCB-90 AVTCB-90 － 9E01-L11A-200KN 特注対応品
TCE-65 AVTCE-65 4981046128315 9E01-L8-1KN ～ 20KN お問い合わせください
TCE-88 AVTCE-88 4981046128322 9E01-L8-50KN お問い合わせください
TCE-117 AVTCE-117 4981046128339 9E01-L8-100KN お問い合わせください
TCE-166 AVTCE-166 4981046128346 9E01-L8-200KN お問い合わせください
TCF-105 AVTCF-105 4981046128148 9E01-L23-5KN ～ 20KN お問い合わせください
TCF-120 AVTCF-120 4981046128155 9E01-L23-50KN お問い合わせください
TCF-160 AVTCF-160 4981046128162 9E01-L23-100KN お問い合わせください
TCF-220 AVTCF-220 4981046128179 9E01-L23-200KN お問い合わせください
TCG-24 AVTCG-24 4981046128186 9E01-L4-10KN 受注生産品
TCG-30 AVTCG-30 4981046128193 9E01-L4-20KN 受注生産品
TCG-45 AVTCG-45 4981046128209 9E01-L4-50KN 受注生産品
TCG-60 AVTCG-60 4981046128216 9E01-L4-100KN 受注生産品
TCG-85 AVTCG-85 4981046128223 9E01-L4-200KN 受注生産品
TCH-42 AVTCH-42 4981046128285 9E01-L18WA-500N ～ 20KN 受注生産品
TCH-76 AVTCH-76 4981046128292 9E01-L18WA-50KN,-100KN 受注生産品
TCH-90 AVTCH-90 4981046128308 9E01-L18WA-200KN 受注生産品

外形寸法図およびモデル別仕様

TCA / TCB

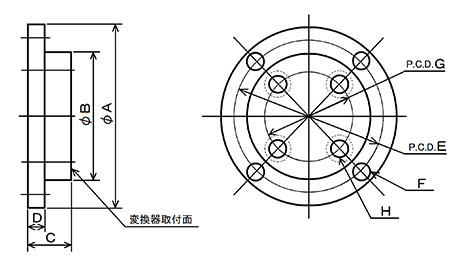

TCA / TCB 外形寸法図画像

単位：mm

型名 φA φB C D E F G H 取付ボルト（付属品）
TCA-42 82 60 25 10 72 5.5 42 5.5 M5×25L
TCA-60 120 90 30 10 105 6.5 60 6.5 M6×30L
TCA-80 140 100 35 15 120 9 80 9 M8×35L
TCA-90 160 120 40 15 140 9 90 9 M8×40L
TCA-95 165 123 40 15 145 9 95 9 M8×40L
TCA-120 200 160 45 15 180 9 120 9 M8×50L
TCA-160 240 200 50 20 220 9 160 9 M8×55L
TCB-40 110 88 30 10 100 5.5 40 4.5 M4×30L, M12×30L
TCB-80 170 127 40 15 150 9 80 9 M8×40L
TCB-90 205 166 45 15 185 9 90 9 M8×50

TCE-65～TCE-166

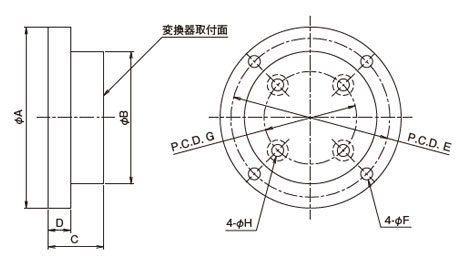

TCE-65～TCE-166外形寸法図画像

単位：mm

型名 A B C D E 取付ボルト（付属品）
TCE-65 65 65 25 M12×1,深さ20 φ6.5キリ通し φ11 ザグリ深さ6.5 M6×55
TCE-88 88 88 30 M20×1.5,深さ25 φ9キリ通し φ14 ザグリ深さ8.5 M8×65
TCE-117 117 117 34 M32×2,深さ30 φ11キリ通し φ17.5 ザグリ深さ11 M10×70
TCE-166 166 166 50 M40×2,深さ45 φ17キリ通し φ26 ザグリ深さ17.5 M16×110

TCF-105～TCF-220

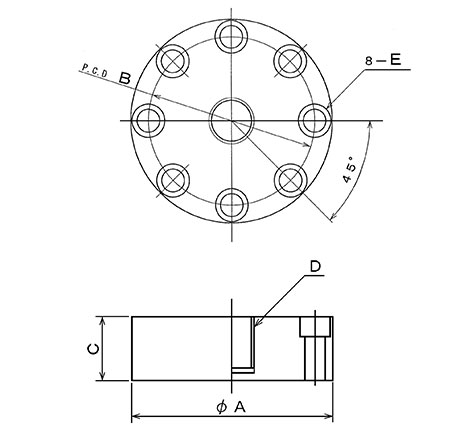

TCF-105～TCF-220外形寸法図画像

単位：mm

型名 A B C D E 取付ボルト（付属品）
TCF-105 105 85 30 M18×1.5,深さ25 φ9キリ通し φ14 ザグリ深さ8.5 M8×70
TCF-120 120 95 40 M24×1.5,深さ35 φ11キリ通し φ17.5 ザグリ深さ11 M10×100
TCF-160 160 130 50 M36×2,深さ45 φ18キリ通し φ26 ザグリ深さ17.5 M16×120
TCF-220 220 180 70 M50×2,深さ65 φ26キリ通し φ38 ザグリ深さ25.5 M24×160

TCG-24～TCG-85

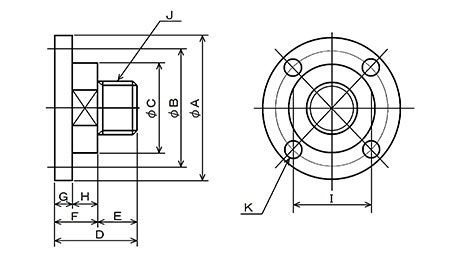

TCG-24～TCG-85外形寸法図画像

単位：mm

型名 A B C D E F G H J K
TCG-24 46 35 24 36 14 22 10 12 M14×1.5 φ6.5
TCG-30 60 45 30 46 20 26 12 14 M18×1.5 φ6.5
TCG-45 85 65 45 64 32 32 12 20 M28×1.5 φ9
TCG-60 100 80 60 82 42 40 15 25 M40×1.5 φ11
TCG-85 125 105 85 112 62 50 15 35 M54×2 φ14

TCH-42～TCH-90

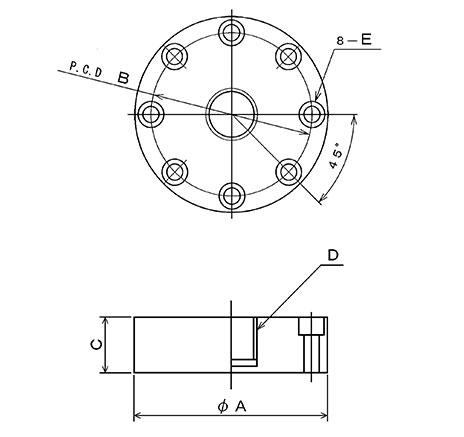

TCH-42～TCH-90外形寸法図画像

単位：mm

型名 A B C D E F G H 取付ボルト（付属品）
TCH-42 82 60 25 10 72 5.5 42 5.5 M5×25L
TCH-76 140 100 35 15 120 9 76 6.5 M6×35L
TCH-90 160 120 40 15 140 9 90 9 M8×40L
