バッテリHILS(BMS(Battery Management System)の開発・検証ツール)

バッテリHILS(BMS(Battery Management System)の開発・検証ツール)

BMS(Battery Management System)の制御ロジック開発・検証を行うHILSシステムです。
ソフトウェア(PC)から自由に設定可能なアナログ出力を用いて、バッテリのセル状態をシミュレートします。
少数から最大192セルを直列スタックした高電圧まで模擬が可能です。
バッテリHILSを使用することで、バッテリの劣化状態再現や長い充電時間、安全性など、実バッテリでの課題を解消し、効率的な制御ロジック開発・検証が行えます。
A&DのバッテリHILSは、BMSの制御ロジック開発・検証に必要なI/Oをラインナップしているのはもちろん、サードパーティ製バッテリモデルに対応しており、モデルの組み込みからBMSをHILSに接続するまでのシステム構築エンジニアリングにより、納入後すぐに使用できるシステムを提供します。

ウェビナー動画

バッテリHILSのご紹介

「バッテリマネジメントシステムのバランシング検証」 アプリケーションデモのご紹介

特長

多機能かつコンパクト

  • バッテリセル電圧出力、セル電圧/電流モニタ、断線、ノイズ重畳をバッテリHILS専用I/Oボードに集約
  • I/Oボード1枚で12セルの模擬ができ、ボード追加で12セル毎に拡張可能

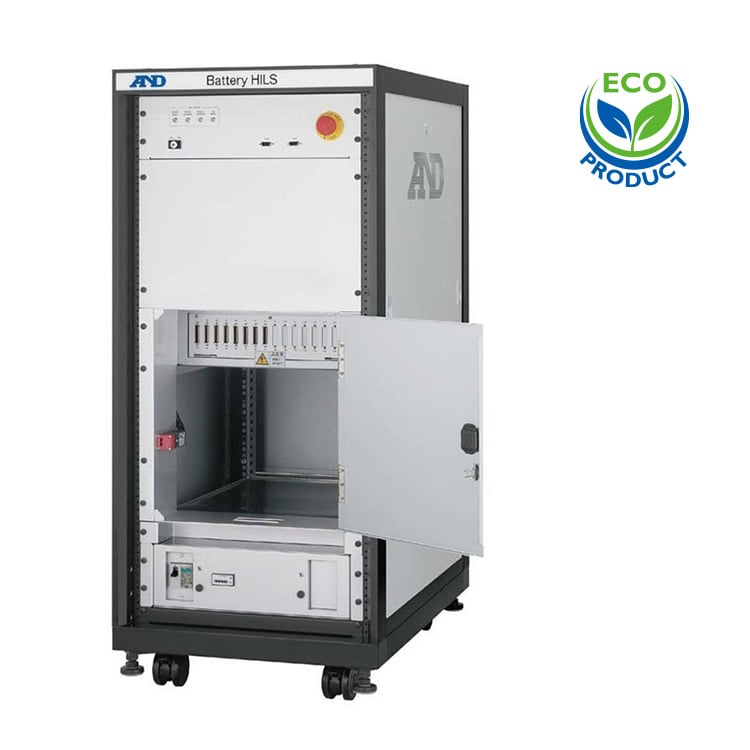

  • システムサイズ:570(W) × 1440(H) × 850(D) mm で最大192セルまで対応可能
  • HILSプラットフォーム”HELIOS”をベースとしたシステムのため、各種センサやスイッチ模擬、通信などの機能もサポート

安全設計

  • BMSをラック内に収納することで、高電圧部の接触事故を防止
  • 筐体内温度監視や過電流保護機能を搭載しており、無人での連続運転も安心

すぐに使える

  • セル電圧設定や計測などの機能を持った標準アプリケーション(Simulinkモデル+オペレーションGUI)の提供
  • モデル組み込みからECU接続までの、システム構築エンジニアリング提供

バッテリモデル

  • Nexty Electronics社のバッテリモデルを使用可能
  • バッテリモデルに負荷電流を入力することで、セル電圧や温度、充電率などのバッテリ状態を演算

セル電圧模擬部の仕様

項目 スペック
サイズ(システムラック) 570(W) × 1440(H) × 850(D) mm
セル電圧出力:レンジ 0~5V
セル電圧出力:精度 ±1mV
セル電圧出力:出力電流 ±200mA
セル電圧計測機能 0~5V
セル電流計測機能 ±200mAレンジ / ±20mAレンジ
故障模擬 あり
ノイズ重畳 詳細スペックはお問い合わせください
サイズ(システムラック)
スペック 570(W) × 1440(H) × 850(D) mm
セル電圧出力:レンジ
スペック 0~5V
セル電圧出力:精度
スペック ±1mV
セル電圧出力:出力電流
スペック ±200mA
セル電圧計測機能
スペック 0~5V
セル電流計測機能
スペック ±200mAレンジ / ±20mAレンジ
故障模擬
スペック あり
ノイズ重畳
スペック 詳細スペックはお問い合わせください
